Qu'est-ce qu'un transformateur électrique ?

Fonctionnement des transformateurs : la science de l’induction électromagnétique

La physique derrière le processus

• Courant variable = Champ magnétique variableLorsqu'un courant alternatif traverse un fil conducteur, il crée un champ magnétique dont l'amplitude varie en fonction du sens du courant. Contrairement au courant continu, qui produit un champ magnétique statique, c'est la variation constante du courant alternatif qui rend l'induction possible.
• Champ magnétique variable = Tension induiteLorsque ce champ magnétique fluctuant traverse une seconde bobine, il « repousse » les électrons de cette dernière, créant ainsi une tension induite. L’amplitude de cette tension dépend de la vitesse de variation du champ et du nombre de spires de la bobine.

Explication étape par étape : Comment les transformateurs exploitent l’induction

1. Excitation de la bobine primaireLe courant alternatif provenant du réseau électrique alimente la bobine primaire, générant un champ magnétique variable autour d'elle.
2. Concentration du champ magnétiqueLe noyau du transformateur, généralement composé d'acier au silicium à grains orientés ou de métal amorphe, dirige et intensifie ce champ magnétique, assurant ainsi une perte d'énergie minimale.
3. Induction par bobine secondaireLe champ magnétique concentré traverse la bobine secondaire, induisant une tension. Le rapport entre le nombre de spires de la bobine primaire et celui de la bobine secondaire détermine si la tension augmente ou diminue.
4. Transfert d'énergieLa puissance (moins les pertes minimales) est transférée de la bobine primaire à la bobine secondaire, la tension étant ajustée au niveau requis.

Pourquoi la climatisation est non négociable

Facteurs qui améliorent l'efficacité des transformateurs

• Matériau de baseLes noyaux métalliques amorphes réduisent les pertes par hystérésis et par courants de Foucault jusqu'à 70 % par rapport à l'acier au silicium traditionnel.
• Conception de bobine: Une géométrie d'enroulement optimisée et un cuivre à haute conductivité minimisent les pertes résistives (pertes I²R) et améliorent la dissipation de la chaleur.
• Fréquence : Des fréquences plus élevées (par exemple, 400 Hz dans les applications aérospatiales) permettent d'utiliser des transformateurs plus petits et plus légers, bien que les réseaux électriques fonctionnent généralement à 50 ou 60 Hz.

Anatomie d'un transformateur électrique : composants clés et leurs fonctions

Composants essentiels : Le cœur de la transformation de tension

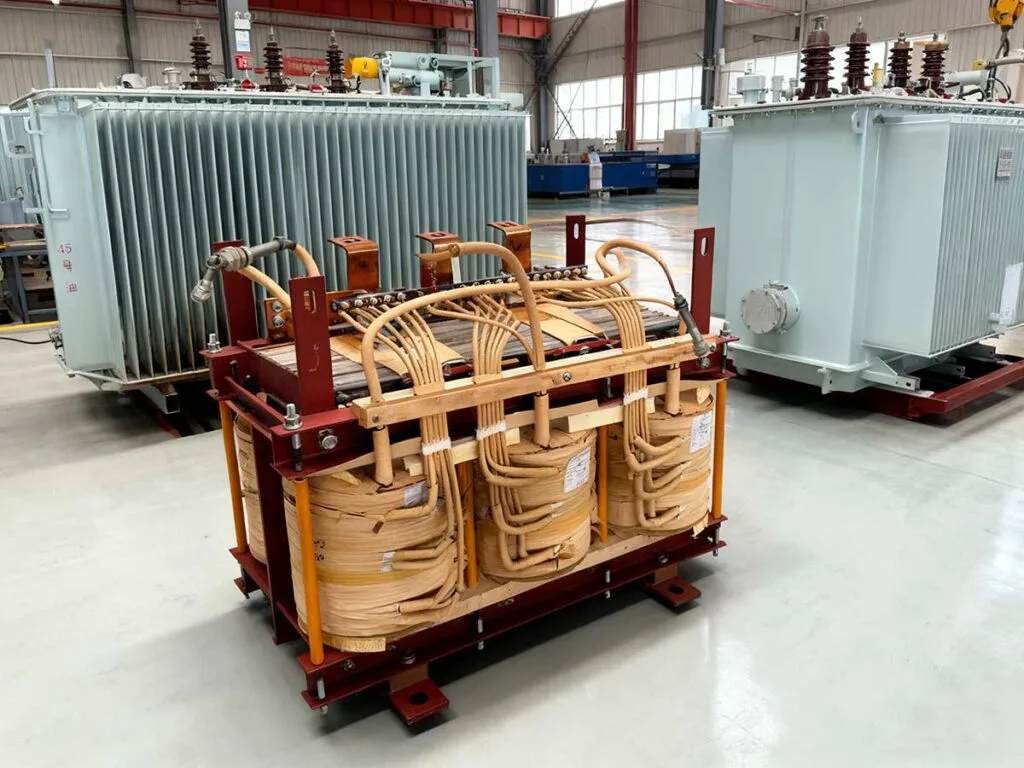

Bobines (primaires et secondaires)

• Bobine primaireIl reçoit l'énergie du réseau ou d'une source et génère le champ magnétique initial. Le nombre de ses spires détermine la compatibilité avec la tension d'entrée.
• Bobine secondaireCe transformateur induit une tension à partir du champ magnétique ; le nombre de spires détermine la tension de sortie. Le rapport de transformation (primaire : secondaire) contrôle directement la tension (par exemple, un rapport de 10 : = une élévation de tension de 10).

Core

• SourceL'acier au silicium à grains orientés (le plus courant) ou le métal amorphe (pour les modèles à haut rendement) minimisent les pertes d'énergie.
• DesignLa construction stratifiée réduit les courants de Foucault, ces courants de circulation qui gaspillent de l'énergie sous forme de chaleur.
• FormeLes conceptions de type EI ou à coque optimisent la distribution du flux magnétique, assurant un transfert d'énergie efficace.

Composants de soutien : sécurité, refroidissement et intégrité structurelle

Systèmes d'isolation

• Isolation de bobine: Du fil émaillé, du papier kraft ou des polymères synthétiques (par exemple, Nomex) séparent les spires et les couches individuelles de la bobine.
• Isolation à l'huileDans les grands transformateurs, l'huile minérale ou les esters biodégradables assurent à la fois l'isolation et le refroidissement.
• BushingsLes isolateurs en porcelaine ou en composite acheminent les câbles haute tension à l'intérieur/à l'extérieur de l'enceinte, empêchant ainsi les contournements.

Systèmes de refroidissement

Caractéristiques structurelles et de protection

• Enceinte/RéservoirLe boîtier en acier protège les composants internes des débris, des intempéries et des accès non autorisés. Pour les unités extérieures, il est étanche afin d'empêcher toute infiltration d'humidité.
• Appuyez sur ChangeursLes dispositifs manuels ou automatiques ajustent les spires de la bobine pour régler précisément la tension (essentiel pour maintenir la stabilité lors des fluctuations de charge).
• Soupapes de sûreté: Prévenir la rupture du réservoir en relâchant la surpression due à la dilatation de l'huile (fréquente dans les modèles immergés dans l'huile).
• Relais Buchholz: Détecte l'accumulation de gaz ou la perte d'huile dans les transformateurs remplis d'huile, déclenchant des alarmes ou des arrêts pour éviter les dommages.
• Capteurs de températureSurveiller les températures des enroulements et de l'huile afin d'éviter toute surchauffe.

Comment les composants fonctionnent ensemble

Transformation de tension : Processus d'élévation et d'abaissement de tension dans la distribution d'énergie

Pourquoi la transformation de tension

Transformateurs élévateurs : Alimentation des lignes de transmission longue distance

• Tension d'entrée: 10–25 kV (sortie typique des générateurs).
• Tension de sortie: 115–765 kV (en fonction de la distance de transmission).
• Avantage clé: Réduit le courant afin de minimiser les pertes en ligne. Par exemple, une ligne de transport de 500 kV perd 75 % d'énergie en moins qu'une ligne de 138 kV transportant la même puissance.

Transformateurs abaisseurs : Fournir une énergie sûre et utilisable

1. Transformateurs de sous-stationRéduire la tension de transport (115–765 kV) à la tension de distribution (4–35 kV). Ces unités de grande taille sont équipées de changeurs de prises pour assurer la stabilité malgré d'importantes variations de charge.
2. Transformateurs de distributionIl faut ensuite abaisser la tension à des niveaux adaptés aux besoins des consommateurs : 120/240 V pour un usage résidentiel (Amérique du Nord) ou 230 V pour les applications commerciales et industrielles (Europe, Asie). Ce sont les unités fixées sur poteau ou sur socle que l’on voit dans les quartiers résidentiels.

Le processus de transformation : un examen plus approfondi

1. Excitation primaireLe courant alternatif circule dans la bobine primaire, créant un champ magnétique fluctuant.
2. Concentration du fluxLe noyau dirige le champ magnétique à travers la bobine secondaire.
3. Induction de tensionLe nombre de spires de la bobine secondaire détermine la tension de sortie. Plus il y a de spires, plus la tension est élevée (convertisseur élévateur) ; moins il y a de spires, plus la tension est basse (convertisseur abaisseur).
4. Optimisation de l'efficacitéLes transformateurs modernes minimisent les pertes grâce à des matériaux de noyau de haute qualité, une conception de bobine optimisée et un refroidissement avancé, atteignant ainsi des rendements de 99 % ou plus.

Pertes et comment les atténuer

Applications concrètes au-delà de la distribution sur réseau

• les énergies renouvelablesTransformateurs élévateurs pour les parcs solaires/éoliens ; transformateurs abaisseurs pour les systèmes de stockage par batteries.
• Véhicules électriquesDes transformateurs embarqués convertissent la tension du réseau en 400/800 V pour la charge de la batterie.
• Machinerie industrielleTransformateurs abaisseurs sur mesure pour moteurs, soudeuses et équipements de précision.
• Vitrines et Écrans Numériques: De minuscules transformateurs dans les chargeurs de téléphone et les adaptateurs secteur convertissent le 120/230 V en basses tensions (5–12 V).

Types de transformateurs : conçus pour diverses applications

Transformateurs de puissance : Transfert d'énergie en masse

• Transformateurs élévateurs de puissanceSituées dans les centrales électriques et les installations d'énergies renouvelables, ces unités élèvent la tension des générateurs (10–25 kV) aux niveaux de transport (115–765 kV). Leurs capacités varient de 50 MVA à plus de 1 000 MVA.
• Transformateurs de puissance abaisseursInstallés dans les sous-stations, ils abaissent la tension de transport aux niveaux de distribution (4–35 kV). Équipés de changeurs de prises en charge, ils maintiennent une tension stable malgré les fluctuations de charge.

Transformateurs de distribution : distribution locale d'énergie

• Monté sur poteauInstallés sur les poteaux électriques, ils sont courants dans les zones périurbaines et rurales. Leur puissance apparente varie de 10 à 100 kVA, avec des tensions de sortie de 120/240 V ou 208Y/120 V.
• Monté sur coussinInstallés au sol dans des coffrets sécurisés, ces groupes électrogènes sont utilisés en milieu urbain, dans les zones industrielles et les quartiers desservis par des lignes électriques souterraines. D'une puissance allant jusqu'à 500 kVA, ils sont idéaux pour les bâtiments commerciaux ou résidentiels collectifs.
• Monté sur coffre-fortTransformateurs souterrains pour les environnements urbains denses (centres-villes, par exemple) où l'espace en surface est limité. Conçus pour résister aux inondations et à l'humidité.

Transformateurs de mesure : Mesure de précision et protection

• Transformateurs de courant (TC)Abaissée à des niveaux mesurables (5 A ou 1 A) les courants élevés (jusqu'à 10 000 A) pour les compteurs et les relais de protection, cette fonction est essentielle pour la détection des surcharges ou des courts-circuits.
• Transformateurs de tension (VT) / Transformateurs de potentiel (PT)Réduire les hautes tensions (jusqu'à 765 kV) à des niveaux bas et sûrs (120 V) pour la surveillance et le comptage. Garantir une mesure précise de la tension sans exposer les équipements à des niveaux dangereux.

Transformateurs à usage spécial

• Transformateurs d'isolement: Assurer une séparation électrique entre l'entrée et la sortie, évitant les boucles de masse et protégeant les équipements sensibles (par exemple, les dispositifs médicaux, les instruments de laboratoire).
• AutotransformateursL'utilisation d'un seul enroulement pour les bobines primaire et secondaire permet de réduire la taille, d'alléger et d'améliorer le rendement des transformateurs traditionnels. Ce type de transformateur est idéal pour les applications nécessitant une variation de tension minimale (par exemple, 208 V → 240 V).
• Transformateurs triphasésConçus pour les réseaux électriques industriels, ils gèrent le courant alternatif triphasé (courant dans les usines, les centres de données et les grands bâtiments commerciaux). Ils sont plus efficaces que trois transformateurs monophasés de même capacité.
• Transformateurs de type secEncapsulés dans de la résine, ils sont résistants au feu et adaptés à une utilisation en intérieur (par exemple, hôpitaux, immeubles de grande hauteur, centres de données) où les transformateurs remplis d'huile présentent un danger.

Transformateurs électroniques : solutions d'alimentation miniatures

• Transformateurs FlybackUtilisés dans les alimentations à découpage (SMPS) pour téléphones, ordinateurs portables et téléviseurs. Fournissent une alimentation basse tension isolée (5–24 V) par rapport à la tension du réseau.
• Transformateurs audioOptimiser le transfert du signal dans les équipements audio (haut-parleurs, amplificateurs) et les systèmes de télécommunications. Réduire le bruit et améliorer la qualité sonore.
• Transformateurs d'impulsionsTransmettre des impulsions numériques dans des circuits à haute vitesse (par exemple, cartes mères d'ordinateurs, appareils IoT) tout en assurant une isolation électrique.

Technologies émergentes des transformateurs

• Transformateurs à semi-conducteurs (SST): Combiner l'électronique de puissance aux principes traditionnels des transformateurs, permettant un flux de puissance bidirectionnel, la régulation de la tension et l'intégration aux énergies renouvelables.
• Transformateurs supraconducteursL'utilisation de matériaux supraconducteurs pour les enroulements permet de réduire les pertes à un niveau quasi nul. Cette technologie est idéale pour les applications à haute capacité, mais son utilisation reste actuellement limitée par son coût.
• Transformateurs intelligentsDotés de capteurs IoT et de commandes pilotées par l'IA, ils permettent la maintenance prédictive, l'équilibrage de charge en temps réel et l'intégration aux réseaux intelligents.

Le rôle des transformateurs dans les réseaux électriques modernes : efficacité, sécurité et innovation

Efficacité : Réduire le gaspillage d'énergie à chaque étape

• Matériaux de base avancésLes noyaux métalliques amorphes réduisent les pertes dans le noyau de 30 à 70 % par rapport à l'acier au silicium traditionnel. Un seul transformateur de 500 kVA à noyau amorphe permet d'économiser environ 10 000 kWh par an, soit l'équivalent de la consommation annuelle d'une maison.
• Conceptions d'enroulement optimiséesLes enroulements en cuivre à haute conductivité et l'isolation améliorée réduisent les pertes par effet Joule, tandis que la géométrie optimisée de la bobine minimise les fuites de courant.
• Normes d'efficacité énergétiqueLes normes internationales telles que IEEE C57.120 et IEC 60076 incitent les fabricants à produire des transformateurs plus efficaces, les modèles haut de gamme dépassant les exigences minimales de 5 à 10 %.

Sécurité : Protection des personnes, des équipements et de l'environnement

• La Sécurité IncendieLes transformateurs secs utilisent une isolation en résine ininflammable, tandis que les modèles à bain d'huile utilisent des esters biodégradables au lieu d'huile minérale, réduisant ainsi les risques d'incendie et les dommages environnementaux.
• Détection de fautesDes capteurs intelligents surveillent la température, la pression et la qualité de l'huile, déclenchant des alarmes ou des arrêts automatiques avant que les défauts ne s'aggravent. Les relais Buchholz des transformateurs immergés dans l'huile détectent l'accumulation de gaz due aux arcs électriques internes, prévenant ainsi les explosions.
• Atténuation des arcs électriques: L'amélioration de l'isolation et des systèmes de coupure rapide des défauts réduit les risques d'arc électrique, protégeant ainsi le personnel de maintenance.
• Protection environnementaleLes boîtiers étanches empêchent les fuites d'huile, et les matériaux recyclables (acier, cuivre) minimisent l'impact environnemental en fin de vie.

Innovation : Permettre le développement de réseaux intelligents et d'énergies renouvelables

• Intégration des énergies renouvelablesLes transformateurs bidirectionnels gèrent le flux d'énergie des parcs solaires/éoliens vers le réseau et vice versa, en gérant la production variable des sources renouvelables.
• Connectivité au réseau intelligentLes transformateurs connectés transmettent en temps réel des données sur la charge, la température et les performances aux systèmes de gestion du réseau. Cela permet une maintenance prédictive, un équilibrage de la charge et la prévention des pannes.
• Recharge de véhicule électrique (VE)Des transformateurs spécialisés installés dans les stations de recharge convertissent la tension du réseau en 400/800 V, permettant une recharge rapide tout en évitant les surcharges du réseau.
• Prise en charge des micro-réseauxLes transformateurs permettent la création de micro-réseaux autonomes (essentiels pour les zones reculées ou la reprise après sinistre) en régulant la tension entre la production distribuée, le stockage et les charges.

Transformers traditionnels vs modernes : une comparaison

Tendances futures qui façonnent la technologie des transformateurs

1. Intégration des technologies numériquesL’analyse pilotée par l’IA et les jumeaux numériques (répliques virtuelles des transformateurs) permettent une maintenance prédictive et une optimisation des performances.
2. ÉlectrificationAvec l’électrification des bâtiments, des transports et de l’industrie, les transformateurs devront supporter des charges plus élevées et des applications plus diversifiées (par exemple, la recharge des véhicules électriques, les pompes à chaleur).
3. DurabilitéLes fabricants privilégient les matériaux écologiques, les conceptions recyclables et les technologies à faibles pertes afin de réduire l'empreinte carbone des transformateurs tout au long de leur cycle de vie.

Meilleures pratiques pour la mise en œuvre de transformateurs modernes

• Prioriser le coût du cycle de vieBien que les modèles à haut rendement aient des coûts initiaux plus élevés, ils permettent de réaliser des économies importantes en matière d'énergie et d'entretien sur une période de 25 à 40 ans.
• Adoptez la technologie intelligenteLes transformateurs compatibles avec l'Internet des objets (IoT) offrent une visibilité sur les performances du système, vous aidant ainsi à éviter les temps d'arrêt imprévus.
• Planifier la croissance: Choisissez des transformateurs avec une capacité supplémentaire de 10 à 20 % pour faire face aux futures augmentations de charge (par exemple, nouveaux équipements, recharge de véhicules électriques).
• Tenir compte des conditions environnementalesChoisissez des transformateurs adaptés à votre environnement, qu'il s'agisse de températures extrêmes, d'embruns côtiers ou d'exigences de sécurité incendie en intérieur.

Conclusion
