Qu'est-ce qu'un transformateur de puissance et un transformateur de distribution ?

Dans le système électrique mondial, les transformateurs de puissance et de distribution sont deux acteurs essentiels mais souvent méconnus qui assurent la distribution de l'électricité des centrales électriques jusqu'à nos foyers, bureaux et usines. Sans ces appareils, l'électricité à haute tension produite dans les centrales serait inutilisable : soit trop forte pour alimenter nos téléphones et réfrigérateurs, soit trop faible pour parcourir des centaines de kilomètres sans gaspillage d'énergie.

Bien que les deux types de transformateurs aient pour fonction principale de transférer l'énergie électrique entre les circuits par induction électromagnétique, ils sont conçus pour des étapes totalement différentes de la chaîne d'alimentation. Ce guide vous expliquera en détail le rôle de chaque transformateur, son fonctionnement, ses principaux types et les différences essentielles qui les distinguent, le tout dans un langage simple et accessible.

Qu'est-ce qu'un transformateur de distribution ?

Un transformateur de distribution est le dernier maillon de la chaîne entre le réseau électrique et les utilisateurs finaux (vous, votre quartier ou les commerces locaux). Son rôle principal est de convertir l'électricité moyenne tension provenant des lignes de distribution (généralement de 11 kV à 33 kV) en basses tensions utilisables au quotidien, typiquement 120 V ou 240 V dans les habitations, ou 480 V dans les petits bâtiments commerciaux.

Imaginez ceci : si le réseau électrique était un système d'adduction d'eau, les transformateurs de distribution seraient les petites vannes de votre rue qui réduisent la pression élevée de l'eau provenant de la conduite principale à un niveau qui ne fera pas éclater les robinets de votre maison.

Caractéristiques principales des transformateurs de distribution

1. Fonctionnalité de descente

La caractéristique principale des transformateurs de distribution est leur capacité à abaisser la tension. La haute tension est idéale pour transporter l'électricité sur de courtes distances (comme d'un poste de transformation local à votre rue) car elle réduit les pertes d'énergie, mais elle est dangereuse pour les appareils électroménagers. Les transformateurs de distribution remédient à ce problème grâce à deux ensembles de bobines de cuivre enroulées autour d'un noyau de fer.

• Le bobine primairese raccorde à la ligne de distribution moyenne tension et comporte davantage de spires de fil.
• Le bobine secondaireIl se connecte à votre domicile/entreprise et comporte moins de virages.

La différence dans le nombre de spires (appelée « rapport de spires ») détermine la réduction de tension : plus il y a de spires au primaire, plus la chute de tension est importante.

2. Taille compacte et installation flexible

Contrairement aux gros transformateurs de puissance, les transformateurs de distribution sont suffisamment petits pour être installés dans des espaces restreints. Vous en avez probablement déjà vu des dizaines sans vous en rendre compte.

• Monté sur poteauLe type le plus courant dans les zones résidentielles est celui des boîtiers métalliques que l'on voit fixés sur les poteaux électriques. Ils sont faciles d'accès pour la maintenance et conviennent parfaitement aux quartiers desservis par des lignes électriques aériennes.
• Monté sur socleOn les trouve dans les zones très fréquentées (centres commerciaux, complexes d'appartements ou centres-villes) où les luminaires sur poteaux seraient gênants. Ils reposent sur des dalles de béton au niveau du sol, souvent protégés par des boîtiers métalliques, et sont parfois peints pour se fondre dans le décor.
• SouterrainUtilisées dans les villes ou les quartiers où les lignes aériennes sont interdites (pour des raisons esthétiques ou de sécurité), ces lignes sont scellées dans des boîtiers étanches afin de les protéger de l'humidité et de la corrosion.

3. Conçu pour des charges variables

Les transformateurs de distribution gèrent les variations imprévisibles de la demande . À un moment donné, votre rue peut consommer peu d'électricité (par exemple, à 3 h du matin), et l'instant d'après, tout le monde peut utiliser la climatisation, le four et la télévision (par exemple, à 7 h). Ces transformateurs sont conçus pour supporter ces variations rapides sans surchauffe ni panne.

4. Faibles pertes en fer

Les transformateurs de distribution, fonctionnant souvent en continu (même en cas de faible charge), sont conçus pour minimiser les pertes fer (énergie dissipée sous forme de chaleur dans le noyau de fer). Contrairement aux transformateurs de puissance, ils ne comportent aucune pièce mobile et leur taille réduite leur permet de générer moins de chaleur.

5. Distinct des lignes d'alimentation de distribution

Il est facile de confondre les transformateurs de distribution avec les lignes d'alimentation, mais ils ont des rôles différents :

• Lignes d'alimentationCe sont les câbles qui transportent l'électricité moyenne tension d'un poste de transformation vers une zone entière (par exemple, un quartier ou une zone industrielle). Ils relient plusieurs bâtiments simultanément.
• Transformateurs de distributionChaque unité se connecte à un ou un petit ensemble de bâtiments(Par exemple, un seul immeuble d'appartements ou 5 à 10 maisons). Ils « divisent » la puissance de la ligne d'alimentation en basse tension utilisable pour chaque utilisateur.

Types de transformateurs de distribution (par application)

Les transformateurs de distribution sont classés selon les réseaux électriques qu'ils alimentent et leur lieu d'installation. Voici les quatre types les plus courants :

1. Transformateurs de distribution monophasés

• Que sont ilsConçu pour les systèmes d'alimentation monophasés, utilisés dans la plupart des foyers et des petites entreprises (puisque la plupart des appareils électroménagers — réfrigérateurs, téléviseurs, lampes — fonctionnent sur une alimentation monophasée).
• Comment ils travaillentLa bobine primaire se raccorde à une ligne d'alimentation triphasée (le réseau principal) via trois bornes distinctes, mais n'utilise qu'une seule phase. La bobine secondaire possède une sortie (120 V ou 240 V) qui se connecte directement au tableau électrique de l'utilisateur.
• Meilleur pour: Maisons d'habitation, petits commerces, éclairage public et petits appareils électroménagers (par exemple, machines à laver, micro-ondes).

2. Transformateurs de distribution triphasés

• Que sont ilsConçu pour les systèmes d'alimentation triphasés, qui fournissent une électricité plus stable et de forte puissance, idéal pour les équipements nécessitant beaucoup d'énergie (par exemple, les moteurs industriels, les grandes unités de climatisation, les usines).
• Comment ils travaillentCes générateurs comportent trois bobines primaires (une par phase du réseau) et trois bobines secondaires. Ces dernières sont généralement connectées en triangle, avec un fil neutre commun (la terre) pour des raisons de sécurité. Chaque bobine secondaire produit une tension déphasée de 120 degrés par rapport aux autres, assurant ainsi un courant électrique stable.
• Exemple: Un transformateur triphasé Dans une usine, on peut fournir 480 V pour faire fonctionner un moteur de convoyeur, tout en abaissant une partie de la tension à 240 V pour l'éclairage des bureaux.
• Meilleur pourUsines, entrepôts, grands bâtiments commerciaux (par exemple, centres commerciaux) et équipements industriels.

3. Transformateurs de distribution montés sur socle

• Que sont ilsLogés dans un boîtier métallique étanche et installés sur une dalle de béton au niveau du sol, ces appareils sont généralement verrouillés pour empêcher toute manipulation et comportent des étiquettes de sécurité signalant la haute tension.
• Principaux avantages: Sûrs pour les zones à fort passage, silencieux (puisqu'ils sont fermés) et faciles à entretenir (les techniciens peuvent y accéder sans grimper aux poteaux).
• Meilleur pour: Complexes d'appartements, quartiers d'affaires du centre-ville, écoles et zones où les poteaux aériens ne sont pas autorisés.

4. Transformateurs de distribution montés sur poteaux

• Que sont ilsMontés à 10-20 mètres du sol sur des poteaux électriques, ces connecteurs sont généralement cylindriques ou rectangulaires et possèdent des bornes exposées (recouvertes d'isolant) qui se raccordent aux lignes aériennes.
• Principaux avantagesPeu coûteux à installer, ils n'occupent pas d'espace au sol et sont faciles à réparer (les techniciens utilisent des nacelles élévatrices pour y accéder).
• Fonctionnalités supplémentairesBeaucoup comprennent des parafoudres (pour se protéger contre la foudre) et des traversées (connecteurs isolés qui se fixent aux lignes électriques).
• Meilleur pour: Quartiers suburbains, zones rurales et lieux à faible fréquentation piétonne.

Qu'est-ce qu'un transformateur de puissance ?

Un transformateur de puissance est un appareil robuste qui intervient en amont de la chaîne de distribution électrique , entre les centrales électriques et les sous-stations locales. Son rôle est soit d'élever la tension de l'électricité produite dans les centrales (afin qu'elle puisse parcourir de longues distances avec une perte d'énergie minimale), soit de réduire la tension de l'électricité à haute tension lorsqu'elle atteint une sous-station (avant d'être distribuée sur les lignes de distribution).

Pour reprendre l'analogie du réseau d'eau : les transformateurs électriques sont comme les grosses pompes et vannes d'une station d'épuration qui augmentent la pression de l'eau pour qu'elle puisse être distribuée dans les quartiers éloignés. Sans eux, la majeure partie de l'électricité produite dans une centrale serait perdue sous forme de chaleur avant même d'atteindre les consommateurs.

Caractéristiques clés des transformateurs de puissance

1. Manipulation haute tension

Les transformateurs de puissance sont conçus pour fonctionner avec des tensions extrêmement élevées, allant de 11 kV jusqu'à 1 200 kV (pour le transport d'électricité sur de très longues distances). Par exemple :

• Une centrale thermique au charbon produit de l'électricité à 11 kV. Un transformateur élève cette tension à 220 kV ou 500 kV afin qu'elle puisse être transportée sur plus de 100 kilomètres jusqu'à une ville.
• Lorsque l'électricité atteint le poste de transformation de la ville, un autre transformateur la réduit à 33 kV ou 11 kV — c'est cette tension qui est acheminée vers les lignes de distribution.

2. Isolation robuste

La haute tension implique un risque élevé d'arcs électriques (étincelles qui jaillissent entre les fils), c'est pourquoi les transformateurs de puissance utilisent des matériaux isolants épais et de haute qualité :

• Huile minéraleLa plupart des transformateurs de puissance sont remplis d'huile minérale, qui sert à la fois d'isolant et de fluide de refroidissement (elle absorbe la chaleur et la transfère aux radiateurs situés à l'extérieur de l'appareil).
• Isolation solideCertaines unités modernes utilisent de la résine époxy ou une isolation en papier (imbibé d'huile) pour éviter les arcs électriques entre les bobines.

Ces matériaux permettent aux transformateurs de puissance de supporter des tensions bien supérieures à leur capacité nominale et de se protéger contre les courts-circuits.

3. Grande taille et installation fixe

Les transformateurs de puissance sont des structures massives ; certains pèsent plusieurs dizaines de tonnes et ont la taille d'un petit camion. Une fois installés, ils ne sont jamais déplacés et sont toujours placés dans des sous-stations dédiées (zones clôturées et sécurisées) afin de les protéger contre les dommages et les accès non autorisés.

4. Résistance élevée aux courts-circuits

Si une ligne électrique est endommagée (par exemple, par la chute d'un arbre), un court-circuit peut se produire, provoquant une surtension dans le transformateur. Les transformateurs de puissance sont conçus pour supporter ces surtensions (jusqu'à plusieurs centaines d'ampères) pendant de courtes périodes sans se détériorer. En revanche, les transformateurs de distribution ne peuvent supporter que quelques dizaines d'ampères de courant de court-circuit.

5. Pertes de fer et de cuivre

Les transformateurs de puissance perdent de l'énergie sous forme de chaleur, mais ces pertes sont différentes de celles des transformateurs de distribution :

• Pertes de ferCes pertes sont dues aux courants de Foucault (de faibles courants dans le noyau de fer) et à l'hystérésis (la résistance du noyau aux variations du champ magnétique). Elles sont constantes, même lorsque le transformateur est peu sollicité.
• Pertes de cuivreCausée par la résistance des bobines de cuivre, cette résistance augmente avec l'intensité du courant traversant le transformateur (elle est donc plus élevée lorsque le transformateur est fortement chargé).

Les transformateurs de puissance étant volumineux, leurs pertes totales sont plus élevées que celles des transformateurs de distribution, mais leur rendement reste impressionnant (voir ci-dessous).

6. High Efficiency

Malgré leur taille, les transformateurs de puissance sont très efficaces. La plupart affichent un rendement de 97 % à 99 %, ce qui signifie que seulement 1 % à 3 % de l'énergie qu'ils traitent est perdue sous forme de chaleur. C'est essentiel car ils transforment chaque jour des quantités massives d'électricité (parfois des gigawatts) ; même une perte de 1 % représenterait un gaspillage d'énergie de plusieurs millions de dollars par an.

Types courants de transformateurs de puissance (par tension et utilisation)

Les transformateurs de puissance sont classés selon leur tension nominale et leur rôle dans le réseau électrique. Voici les principaux types :

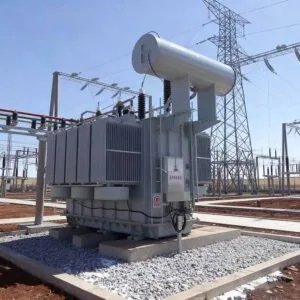

1. Transformateurs de puissance élévateurs

• Emploi: Augmenter la tension de l'électricité produite par les centrales électriques (11 kV à 33 kV) à des tensions de transport élevées (132 kV, 220 kV, 500 kV ou 765 kV).
• Pourquoi cela compteLa haute tension réduit les pertes par effet Joule (dissiper l'énergie sous forme de chaleur dans les lignes électriques). Par exemple, doubler la tension divise l'intensité du courant par deux, ce qui réduit les pertes d'énergie de 75 %. L'électricité peut ainsi parcourir plus de 160 kilomètres (100 miles) entre une centrale électrique et une ville sans gaspillage d'énergie significatif.
• Où ils sont utilisés: Dans les centrales électriques (charbon, gaz naturel, nucléaire, éolienne ou solaire), juste après la production d'électricité.

2. Transformateurs de puissance abaisseurs

• Emploi: Réduire les hautes tensions de transport (par exemple, 500 kV) à des tensions moyennes (par exemple, 33 kV ou 11 kV) que les lignes de distribution peuvent supporter.
• Où ils sont utilisésDans les sous-stations régionales (situées en périphérie des villes), l'électricité est abaissée avant d'être envoyée vers les lignes de distribution locales, puis vers les transformateurs de distribution.

3. Transformateurs de puissance 220 kV

• Que sont ilsTransformateur de puissance de moyenne puissance couramment utilisé pour le transport d'électricité sur de courtes et moyennes distances (50 à 200 km). Il offre un bon compromis entre efficacité, taille et coût, ce qui le rend idéal pour le raccordement de petites centrales électriques (par exemple, des parcs éoliens) au réseau principal.
• FonctionnalitésIls présentent un faible coût par kilowatt (kW), un poids plume compte tenu de leur puissance, un volume réduit et une maintenance aisée. De plus, ils fonctionnent silencieusement et offrent des performances fiables même à charge partielle (par exemple, en cas de faible vent dans un parc éolien).

4. Transformateurs de puissance à ultra-haute tension (UHT)

• Que sont ilsConçus pour des tensions supérieures à 800 kV (par exemple, 1 000 kV), ces câbles sont utilisés pour le transport d'électricité sur de très longues distances (plus de 800 km) et sont essentiels pour raccorder les grandes centrales électriques (par exemple, les barrages hydroélectriques dans les régions isolées) aux villes densément peuplées.
• DéfisLa fabrication de transformateurs à très haute tension (THT) exige une ingénierie de pointe : une isolation plus épaisse, des systèmes de refroidissement plus performants et une fabrication de précision sont nécessaires pour éviter les arcs électriques. Seules quelques entreprises (comme CHH Power) se spécialisent dans les transformateurs THT.

Partie 3 : Transformateur de puissance vs transformateur de distribution — Principales différences

Bien que les deux transformateurs utilisent l'induction électromagnétique, leur conception, leur rôle et leurs capacités sont radicalement différents. Pour vous faciliter la tâche, nous avons répertorié les principales différences dans le tableau ci-dessous :

Exemple concret : comment ils travaillent ensemble

Examinons un parcours typique de l'électricité pour voir comment les transformateurs de puissance et de distribution collaborent :

1. Un parc éolien produit de l'électricité à 33 kV.
2. A transformateur élévateur de puissanceLe parc éolien augmente la tension à 220 kV afin qu'elle puisse parcourir 150 kilomètres jusqu'à une ville.
3. Lorsque l'électricité de 220 kV atteint le poste de transformation de la ville, un transformateur abaisseur de puissancela réduit à 11 kV.
4. L'électricité de 11 kV est acheminée vers les quartiers via des lignes de distribution.
5. A transformateur de distribution monté sur poteauSur votre rue, la tension chute de 11 kV à 240 V.
6. Le courant de 240 V arrive au tableau électrique de votre maison et alimente vos lumières, votre télévision et votre réfrigérateur.

Solutions de transformateurs de qualité supérieure CHH Power

En matière de transformateurs de puissance et de distribution fiables, CHH Power est une marque mondiale de confiance forte de plusieurs décennies d'expérience en ingénierie électrique. Les transformateurs CHH Power sont conçus pour garantir sécurité, durabilité et efficacité, qu'il s'agisse d'un petit transformateur sur poteau pour un quartier résidentiel ou d'un transformateur de puissance de 220 kV pour un parc éolien.

Voici un aperçu plus détaillé des gammes de transformateurs les plus populaires de CHH Power :

1. CHH Power Transformateurs de distribution (jusqu'à 35 kV)

Les transformateurs de distribution de CHH Power sont conçus pour répondre aux exigences des applications résidentielles, commerciales et industrielles légères. Leurs principales caractéristiques sont les suivantes :

• Haute sécuritéLes modèles fermés (pour les unités montées sur socle) et les parafoudres protègent contre les tentatives de sabotage, la foudre et les pics de tension.
• Force mécanique: Les boîtiers métalliques robustes résistent aux intempéries (pluie, neige, vent) et à la corrosion (idéal pour les zones côtières).
• Stabilité thermiqueLes systèmes de refroidissement empêchent la surchauffe pendant les périodes de forte charge (par exemple, l'utilisation de la climatisation en été).
• Résistance à l'HumiditéLes enveloppes étanches des unités souterraines empêchent l'eau de pénétrer, prolongeant ainsi leur durée de vie.
• Longue vie de serviceLes bobines en cuivre et les noyaux en fer de haute qualité réduisent l'usure ; de nombreux appareils durent plus de 20 ans.

Idéal pour : les quartiers résidentiels de banlieue, les complexes d'appartements, les petites usines et les centres commerciaux.

2. CHH Power Transformateurs de puissance 220 kV

Les transformateurs de puissance 220 kV de CHH Power sont un choix privilégié pour le transport d'énergie sur moyenne distance (50 à 200 km) et sont utilisés dans les parcs éoliens, les centrales solaires et les sous-stations régionales. Leurs principales caractéristiques sont les suivantes :

• RentableFaible coût par kW – idéal pour les projets à budget limité.
• Gain de place: Faible volume par kW de capacité, ce qui leur permet de s'intégrer dans des sous-stations compactes.
• Entretien facileConception simple avec des pièces accessibles (les techniciens peuvent les entretenir rapidement).
• Fonctionnement silencieuxFaibles niveaux de bruit (important pour les sous-stations situées à proximité des zones résidentielles).
• Performances fiables à charge partielle: Fonctionne efficacement même lorsque la demande en énergie est faible (par exemple, les jours nuageux dans un parc solaire).

Comment ça marche : Utilise un noyau magnétique pour transférer l'énergie entre les bobines primaires (220 kV) et secondaires (33 kV/11 kV) - sans pièces mobiles, il nécessite donc un entretien minimal.

Conclusion

Les transformateurs de puissance et les transformateurs de distribution sont tous deux essentiels au réseau électrique, mais ils remplissent des rôles distincts :

• Transformateurs de puissanceElles gèrent le transport de l'électricité sur de longues distances : l'élévation de la tension pour le transport et son abaissement dans les sous-stations. Elles sont imposantes, performantes et conçues pour assurer la stabilité du réseau.
• Transformateurs de distributionIls gèrent le « dernier kilomètre » — en fournissant une électricité basse tension et sécurisée à votre domicile ou votre entreprise. Ils sont petits, flexibles et conçus pour une utilisation variable.

Lors du choix d'un transformateur, l'essentiel est de l'adapter à vos besoins :

Si vous êtes une entreprise de services publics construisant un poste de transformation, un transformateur de puissance CHH Power 220 kV est un choix fiable.

Si vous êtes un promoteur immobilier construisant un complexe d'appartements, un transformateur de distribution CHH Power monté sur socle assurera la sécurité et l'alimentation électrique des résidents.

Avec des marques comme CHH Power, vous avez l'assurance d'un transformateur durable, soumis à des tests rigoureux garantissant sécurité et efficacité. Que vous alimentiez une maison ou une ville entière, le choix du bon transformateur est essentiel pour une alimentation électrique sans faille.
