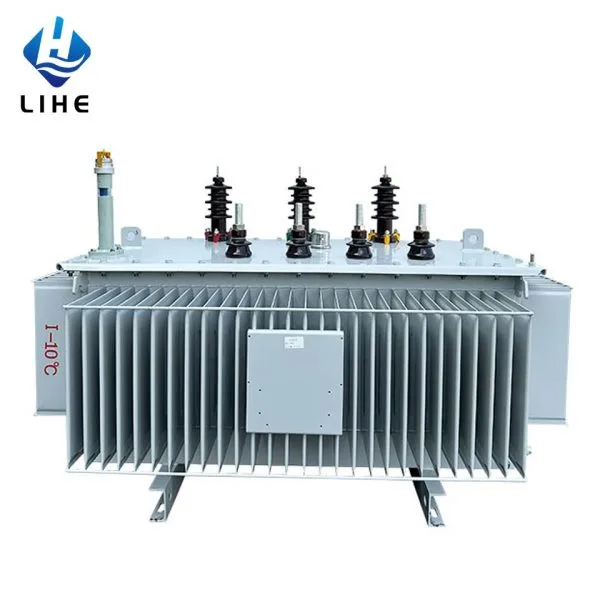

Máy biến áp phẳng vô định hình ngâm dầu

Hiển thị sản phẩm

Tổng quan kỹ thuật về máy biến áp phẳng và mô hình tiết kiệm năng lượng hợp kim vô định hình

1. Chức năng cốt lõi của máy biến áp

Máy biến áp cho phép chuyển đổi điện áp lưới đến mức điện áp cụ thể của hệ thống hoặc tải, tạo điều kiện thuận lợi cho việc truyền tải và phân phối điện.

2. Máy biến áp hợp kim vô định hình

• Công nghệ: Sử dụng lõi hợp kim vô định hình gốc sắt với các đặc tính từ mềm vượt trội, đạt được hiệu quả năng lượng cao (tổn thất không tải ≤0.15W/kg).
• Tiêu chuẩn tuân thủ:
  1. GB 1094: Máy biến áp điện (tương đương với IEC 60076-1).
  2. GB / T 6451: Thông số kỹ thuật cho máy biến áp điện ba pha ngâm dầu.
  3. GB / T 25446: Thông số kỹ thuật cho máy biến áp phân phối hợp kim vô định hình ngâm dầu.
  4. GB 20052: Giới hạn và cấp hiệu suất năng lượng cho máy biến áp điện (căn chỉnh với IEC 60076-20).

3. Phân loại hiệu quả năng lượng

Dòng sản phẩm được phân loại thành ba cấp độ hiệu quả:

1. Hiệu suất S25 Class I (NX1): Hiệu suất cực cao (tương thích với IEC 60076-20 Cấp 3).
2. Hiệu suất S21 Class II (NX2): Hiệu quả nâng cao (cuộc họp NEMA TP-2 tiêu chuẩn).
3. Hiệu suất S15 Lớp III (NX3): Hiệu quả cơ bản cho các ứng dụng nhạy cảm về chi phí.

Đặc điểm cấu trúc

Máy biến áp tiết kiệm năng lượng hợp kim vô định hình

1. Ưu điểm của lõi hợp kim vô định hình

• Thuộc tính vật liệu:
  • Cấu trúc phi tinh thể với tổn thất trễ thấp và điện trở suất cao, giảm thiểu tổn thất dòng điện xoáy (giảm tổn thất lõi ≥75% so với máy biến áp loại S11).
  • Phù hợp với IEC 60404-8-8 (vật liệu từ tính).

2. Thiết kế lõi và cuộn dây

• Lõi quấn năm chi ba pha:
  • Mặt cắt hình chữ nhật để phân phối từ thông tối ưu.
• Cấu hình cuộn dây:
  • Cuộn dây HV: Dây tráng men polyvinyl acetal.
  • Cuộn dây LV: Kết cấu dây dẹt hoặc lá đồng, tăng cường khả năng chịu ngắn mạch (≥25kA/3 giây trên IEC 60076-5).

3. Hiệu suất điện

• Nhóm kết nối Dyn11:
  • Đàn áp sóng hài bậc cao (THD ≤3% mỗi IEEE 519).
  • Mạnh khả năng chịu mất cân bằng tải (độ lệch pha ≤10%).
• Tẩm dầu chân không:
  • Loại bỏ các túi khí trong cuộn dây (tỷ lệ khử khí ≥99.9%, mỗi IEC 60296).
  • Đảm bảo độ bền điện môi ổn định (≥40kV AC/1 phút).

4. Làm mát và niêm phong tiên tiến

• Bộ tản nhiệt dạng vây:
  • Thay thế ống dẫn dầu thông thường, cải thiện hiệu quả tản nhiệt (nhiệt độ tăng ≤60K).
• Đệm chứa đầy khí:
  • Được lắp đặt phía trên thùng chứa để bù cho sự giãn nở/co lại của dầu.
• Niêm phong kín:
  • Bảo vệ IP55 (IEC 60529) ngăn ngừa quá trình oxy hóa dầu và sự xâm nhập của hơi ẩm.
  • cho phép hoạt động không cần bảo trì với tuổi thọ kéo dài (≥30 năm).

Các thông số hiệu suất kỹ thuật
