Mô tả Chi tiết

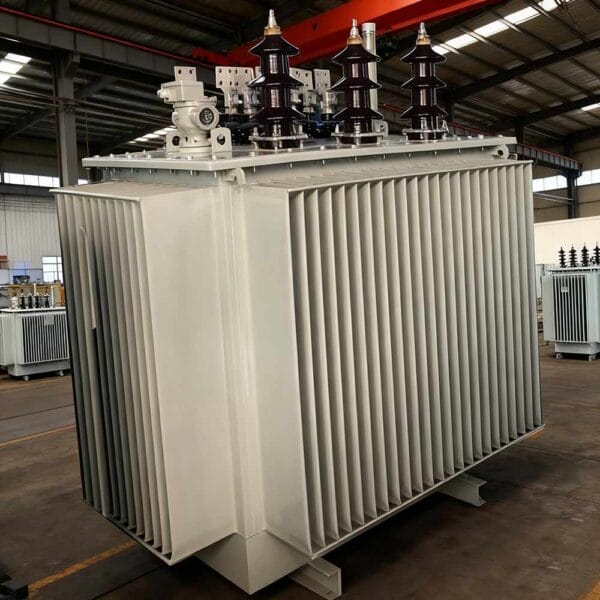

Mô tả về máy biến áp phân phối 3 pha 10kv

Điện áp 10kV Máy biến áp phân phối 3 pha Tuân thủ nghiêm ngặt hai tiêu chuẩn quốc gia quan trọng: GB1094-2013 (Máy biến áp) và GB/T6451-2015 (Thông số kỹ thuật và yêu cầu đối với máy biến áp điện ba pha ngâm dầu). Nhờ khả năng đáp ứng và hiệu suất vượt trội, sản phẩm này đã được Ủy ban Kinh tế và Thương mại Nhà nước công nhận là lựa chọn thiết bị chủ chốt cho các dự án xây dựng và nâng cấp lưới điện quốc gia tại khu vực thành thị và nông thôn.

â € <

Trong số các dòng máy biến áp phân phối 3 pha 10kV, model S11 nổi bật với thiết kế chất lượng cao. Máy sử dụng đồng cao cấp cho cuộn dây, đảm bảo độ dẫn điện ổn định và tuổi thọ cao. Hơn nữa, dòng S11 áp dụng công nghệ và vật liệu mới tiên tiến cho lớp cách điện cuộn dây và các linh kiện chủ động. Nâng cấp này mang lại hai lợi ích rõ ràng: giảm đáng kể tổn thất không tải và tổn thất có tải (giúp tiết kiệm năng lượng) và hiệu suất và cấu trúc tổng thể đáng tin cậy, vượt trội hơn.

â € <

Cho dù là để mở rộng lưới điện đô thị hay nâng cấp cơ sở hạ tầng điện nông thôn, Máy biến áp phân phối 3 pha 10kv (đặc biệt là dòng S11) đều mang lại hiệu suất ổn định và hiệu quả—là lựa chọn thiết thực và tiết kiệm chi phí cho các chuyên gia trong ngành điện.

Thông số của máy biến áp phân phối 3 pha 10kv

Công suất định mức (kVA)	Kết hợp điện áp			Biểu tượng nhóm kết nối	Tổn thất không tải R（W）	Tổn thất tải R（W）75℃	Trở kháng Điện áp (%)	Dòng điện không tải (%)	Chiều dài L（mm）	Chiều rộng Rộng (mm）	Chiều cao H(mm)	Đo Ngang*Dọc (mm)	Các bộ phận hoạt động Trọng lượng (Kg)	Trọng lượng dầu (Kg)	Tổng trọng lượng (Kg)
Công suất định mức (kVA)	Điện áp cao (KV)	Phạm vi khai thác của điện áp cao	Điện áp thấp (KV)	Biểu tượng nhóm kết nối	Tổn thất không tải R（W）	Tổn thất tải R（W）75℃	Trở kháng Điện áp (%)	Dòng điện không tải (%)	Chiều dài L（mm）	Chiều rộng Rộng (mm）	Chiều cao H(mm)	Đo Ngang*Dọc (mm)	Các bộ phận hoạt động Trọng lượng (Kg)	Trọng lượng dầu (Kg)	Tổng trọng lượng (Kg)
30	6 6.3 10 10.5	± 5% ±2×2.5%	0.4	Dyn11 Yzn11 Yyn0	100	630/600	4	2.8	980	735	1145	400*400	178	78	355
50					130	910/870		2.5	1017	758	1205	450*400	240	92	415
63					150	1090/1040		2.4	1035	785	1285	450*400	285	105	505
80					180	1310/1250		2.2	1065	800	1290	450*400	330	110	540
100					200	1580/1500		2.1	1072	820	1305	450*400	345	116	590
125					240	1890/1800		2	1155	1105	1310	450*550	415	135	705
160					280	2310/2200		1.9	1235	850	1535	550*550	485	155	835
200					340	2730/2600		1.8	1282	860	1557	550*550	582	168	965
250					400	3200/3050		1.7	1310	940	1605	550*550	695	210	1135
315					480	3830/3650		1.6	1465	1120	1915	660*650	855	255	1520
400					570	4520/4300		1.5	1440	1165	1725	660*660	950	295	1590
500					680	5410/5150		1.4	1510	1250	1845	660*650	1150	320	1905
630					810	6200		1.3	1650	1140	1920	660*650	1500	435	2015
800					980	7500	4.5	1.2	2125	1175	2315	820*820	1910	760	3510
1000					1150	10300		1.1	2150	1380	2570	820*820	2125	880	3850
1250					1360	12000		1	2355	1485	2570	820*820	2605	960	4610
1600					1640	14500		0.9	2385	1750	2630	820*820	3125	1150	5420
2000					1940	18300	5	0.4	1940	1400	1700	820*820	2420	780	4200
2500					2290	21200	5	0.4	2050	1480	1800	820*820	2560	880	4680

Tính năng của máy biến áp phân phối 3 pha 10kv

1. Hiệu suất kinh tế tuyệt vời

Tiết kiệm chi phí bắt đầu từ việc giảm thiểu tổn thất năng lượng. Máy biến áp phân phối 3 pha 10kV của chúng tôi tuân thủ tiêu chuẩn dòng S11, mang lại những cải tiến đáng kể so với dòng S9 cũ. Trung bình, máy giảm tổn thất không tải 10.3% và dòng điện không tải 22.4%. Điều này đồng nghĩa với việc giảm thiểu lãng phí điện năng trong quá trình vận hành, giúp người dùng giảm hóa đơn tiền điện dài hạn đồng thời giảm thiểu tác động đến môi trường.

2. Tuổi thọ sử dụng lâu dài

Độ bền là yếu tố then chốt đối với thiết bị điện—và máy biến áp này đáp ứng được điều đó. Bồn chứa sử dụng cấu trúc kín khít chặt chẽ: thân bồn và nắp được kết nối chặt chẽ bằng bu lông cường độ cao hoặc hàn liền mạch. Thiết kế này giúp dầu máy biến áp được cách ly hoàn toàn với không khí, ngăn ngừa quá trình oxy hóa và nhiễm bẩn dầu. Nhờ đó, tuổi thọ của máy biến áp được kéo dài hiệu quả, giảm nhu cầu thay thế hoặc bảo trì thường xuyên.

3. Độ tin cậy vận hành cao

Không ai muốn hệ thống điện ngừng hoạt động bất ngờ. Để tránh rò rỉ hoặc hỏng hóc, chúng tôi đã nâng cấp các bộ phận bịt kín của thùng máy biến áp. Những cải tiến này giúp tăng cường độ kín khí của thùng, nâng cao tiêu chuẩn kỹ thuật tổng thể và đảm bảo hoạt động ổn định, đáng tin cậy. Dù trong điều kiện thời tiết khắc nghiệt hay sử dụng lâu dài, máy biến áp vẫn duy trì hiệu suất ổn định, giảm thiểu rủi ro cho mạng lưới phân phối điện.

4. Khu vực lắp đặt nhỏ gọn

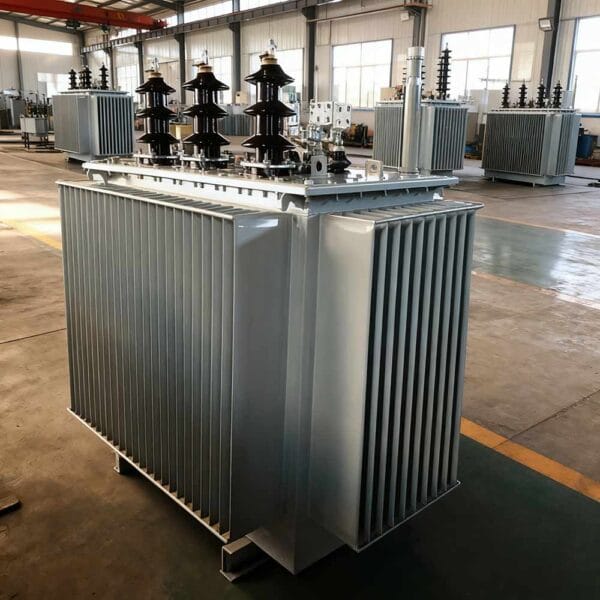

Không gian thường là một thách thức tại các khu vực đô thị hoặc công nghiệp đông đúc. Biến thể S11-M của Máy biến áp phân phối 3 pha 10kV của chúng tôi giải quyết vấn đề này bằng bộ tản nhiệt dạng tấm gợn sóng. Khi nhiệt độ dầu máy biến áp thay đổi (do dao động tải), các tấm gợn sóng sẽ giãn nở hoặc co lại một cách tự nhiên—điều này thay thế cho việc sử dụng bình chứa dầu truyền thống. Bên cạnh đó, bồn chứa dạng sóng có kiểu dáng gọn gàng, hiện đại và chiếm ít không gian hơn nhiều so với các thiết kế thông thường, giúp việc lắp đặt dễ dàng hơn ngay cả ở những khu vực chật hẹp.
