Descrizione

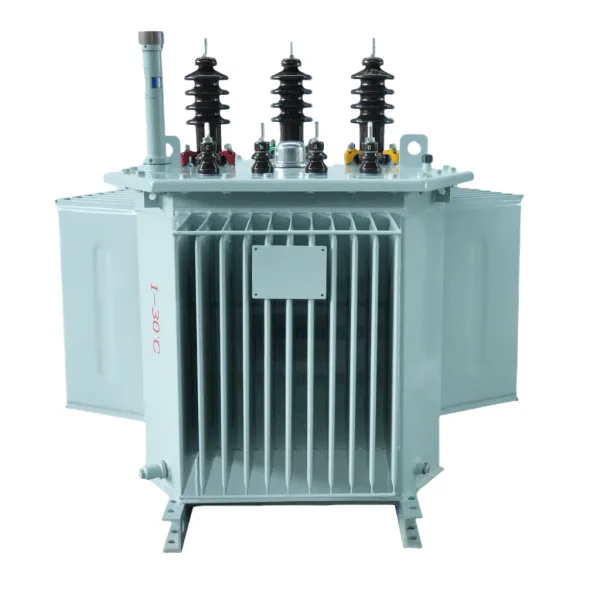

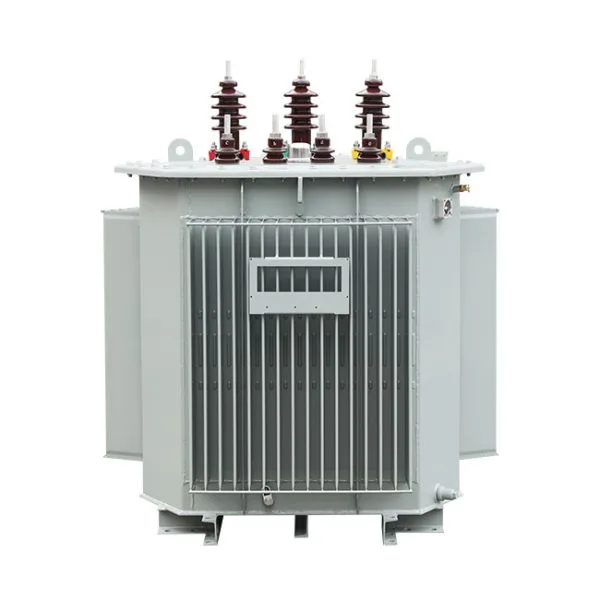

Panoramica tecnica del trasformatore di distribuzione tridimensionale
Questo trasformatore di potenza ad alta efficienza energetica rivoluziona la tradizionale struttura del circuito magnetico laminato e la configurazione trifase , offrendo prestazioni ottimizzate grazie a un design innovativo.
Innovazioni fondamentali
- Struttura del nucleo della ferita 3D:
- Sostituisce le laminazioni impilate convenzionali con una continua nucleo della ferita tridimensionale, eliminando gli spazi d'aria nel percorso magnetico.
- Materiale: acciaio al silicio a grani orientati (B30P105, ≤0.15 W/kg perdita a vuoto, IEC 60404-8-4).
- Circuito magnetico trifase simmetrico:
- Garantisce una distribuzione del flusso bilanciata (squilibrio di fase <1%), riducendo le perdite armoniche.
Conformità agli standard nazionali
Questa serie di prodotti è conforme ai seguenti standard nazionali cinesi:
- GB 1094: Trasformatori di potenza (equivalente a IEC 60076-1)
- GB / T 6451: Parametri tecnici e requisiti per trasformatori di potenza trifase immersi in olio
- GB 20052: Limiti e gradi di efficienza energetica per i trasformatori di potenza (allineato con IEC 60076-20)
Classificazione dell'efficienza energetica
La serie è suddivisa in tre livelli di efficienza:
- Efficienza di Classe I S22 (NX1): Efficienza ultra elevata (compatibile con IEC 60076-20 Livello 3).
- Efficienza di Classe II S20 (NX2): Efficienza avanzata (riunione DAI 2016 standard).
- Efficienza di Classe III S13 (NX3): Efficienza di base (per applicazioni sensibili ai costi).
Caratteristiche strutturali del trasformatore di distribuzione dimensionale
Vantaggi tecnici del trasformatore con nucleo avvolto triangolare 3D
1. Riduzione del rumore
- Struttura strettamente avvolta:
Il nucleo è formato da avvolgimenti sequenziali strisce trapezoidali di acciaio al silicio con allineamento ultra preciso, riducendo al minimo gli spazi tra gli strati.- Soppressione delle vibrazioni: Riduce il rumore operativo a ≤55dB(A) a 1m (per IEC 60076-10).
2. Circuito magnetico ottimizzato
- Stratificazione senza soluzione di continuità:
Elimina gli spazi vuoti e la distorsione del flusso indotta dai giunti, garantendo una distribuzione uniforme del flusso magnetico.- Bassa resistenza magnetica: Nessuna zona localizzata ad alta resistenza (deviazione della densità di flusso <1%).
- Allineamento dell'orientamento dei cristalli:
La direzione del flusso si allinea perfettamente con l'orientamento del grano dell'acciaio al silicio (B30P105 CRGO), riducendo le perdite di isteresi di 20% rispetto ai nuclei convenzionali.
3. Progettazione trifase simmetrica
- Percorsi magnetici bilanciati:
- Lunghezza uguale dei percorsi magnetici trifase con lunghezza totale ridotta al minimo (ad esempio, il 15% più corto dei nuclei EI).
- Correnti a vuoto perfettamente bilanciate (squilibrio <0.5%).
- Gruppo nucleo triangolare:
- Costruito da tre core identici a singolo frame, ciascuno con sezione trasversale semicircolare colonne e gioghi.
- Dopo l'assemblaggio, le tre colonne formano un triangolo equilatero, migliorando la stabilità strutturale.
4. Vantaggi strutturali e prestazionali
| Caratteristica | Superiorità tecnica | Standard di convalida |
|---|---|---|
| Impronta compatta | 30% più piccolo dei tradizionali core EI | Analisi dimensionale |
| Gestione termica | Efficienza di dissipazione del calore migliorata del 15% | Valutazione termica IEEE C57.91 |
| Resistenza al cortocircuito | Resiste a correnti di guasto di 50 kA/3 s | IEC 60076-5 |
| Energy Efficiency | Perdita a vuoto ≤0.15 W/kg | GB 20052 Livello 1 |
Note di ingegneria :
- Fabbricazione del nucleo: Strisce trapezoidali tagliate al laser (spessore 0.23 mm) avvolte sotto una tensione di 20 tonnellate per garantire la massima precisione.
- Stabilità triangolare: L'analisi meccanica agli elementi finiti conferma una resistenza sismica superiore del 200% (conforme allo standard IEEE 693).
Applicazioni : sottostazioni urbane, parchi eolici offshore, edifici multipiano.
