Deskripsi
Trafo tiang listrik terendam minyak satu fasa banyak digunakan sebagai trafo distribusi di negara-negara maju Barat, Asia Tenggara, Amerika Utara, dan Amerika Selatan.
Dalam jaringan distribusi daya terdistribusi, mereka menunjukkan keunggulan signifikan dengan cara-cara berikut, yang banyak digunakan sebagai transformator distribusi di negara-negara maju Barat, Asia Tenggara, Amerika Utara, dan Amerika Selatan. Dalam jaringan distribusi daya terdistribusi, mereka menunjukkan keunggulan signifikan dengan cara-cara berikut.
Keunggulan Trafo Listrik Tiang Terendam Minyak Satu Fasa
a. Konversi Energi Efisiensi Tinggi |
| Mencapai efisiensi konversi energi lebih dari 95% melalui inti baja listrik dengan rugi-rugi rendah dan lilitan yang dioptimalkan, mengurangi rugi-rugi histeresis dan tembaga. Hal ini menghemat biaya listrik lebih dari 30% selama operasi jangka panjang, sejalan dengan tujuan penghematan energi. |
b. Perlindungan Pendinginan & Isolasi Ganda |
| Minyak transformator memiliki fungsi ganda: |
| Mengisolasi belitan untuk mencegah penuaan dan kerusakan; |
| Mengontrol suhu pengoperasian di bawah 105°C melalui konveksi alami atau sirkulasi paksa (dengan radiator), mengurangi risiko kebakaran hingga 60% dibandingkan dengan transformator tipe kering dan memperpanjang masa pakai hingga 20+ tahun. |
c. Daya Tahan di Lingkungan yang Keras |
| Desain kedap udara penuh atau semi-kedap udara mampu menahan kelembapan ≥95%, konsentrasi debu ≤100mg/m³, dan suhu ekstrem (-30°C hingga +50°C). Banyak digunakan dalam distribusi daya industri, jaringan listrik pedesaan, dan skenario menantang lainnya. |
d. Struktur yang Matang & Serbaguna |
| Diadopsi secara luas dalam distribusi daya tegangan rendah (misalnya, jaringan perumahan) dan peralatan rumah tangga, mendukung kebutuhan pasokan daya satu fase dalam 90%+ aplikasi umum. |
Parameter Trafo Listrik Tiang Terendam Minyak Fase Tunggal
FAQ tentang Trafo Listrik Tiang Terendam Minyak Fase Tunggal
Q1: Apa itu Trafo Tiang Listrik Terendam Minyak Satu Fasa?

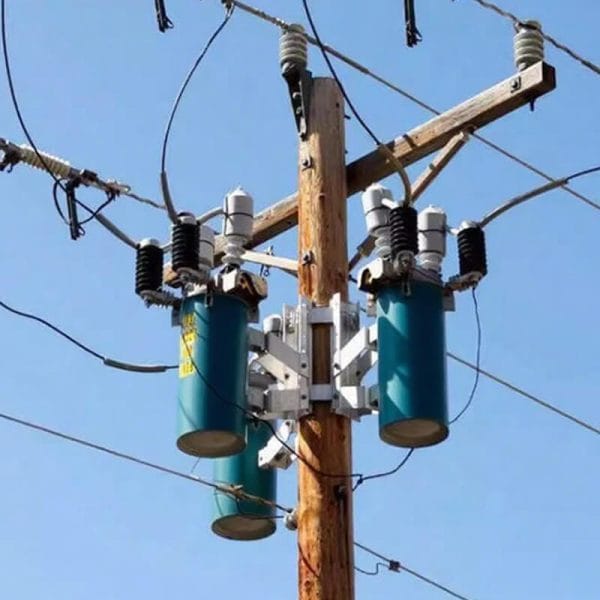

Trafo listrik satu fasa yang terendam minyak adalah perangkat listrik kompak yang dipasang pada tiang listrik, dengan kapasitas terukur biasanya berkisar antara 10kVA sampai 333kVA (dapat diperluas ke 3 kVA–500 kVA Fungsi utamanya adalah menurunkan saluran distribusi tegangan tinggi (misalnya, 10 kV) ke keluaran tegangan rendah (misalnya, 240V/120V), yang berfungsi sebagai komponen penting dalam tahap akhir jaringan distribusi daya untuk area perumahan dan usaha kecil dengan kebutuhan listrik rendah.
Q2: Berapa Kisaran Kapasitas Khas Trafo Tiang Listrik Terendam Minyak Fase Tunggal?
Rentang peringkat kapasitas umum 10kVA sampai 333kVA, dengan kasus khusus yang meluas dari 3 kVA (minimal) untuk 500 kVA (maksimum).
- Daerah pedesaan/terpencil:Unit 25 kVA atau 50 kVA umumnya digunakan karena tuntutan beban yang lebih rendah.
- Daerah pinggiran kota/zona komersial: Unit berkapasitas lebih tinggi (misalnya, 100 kVA+) lebih disukai untuk memenuhi peningkatan kebutuhan listrik.
Q3: Pertimbangan Utama untuk Trafo Tiang Listrik Terendam Minyak Fase Tunggal?
- Pemilihan Tiang: Gunakan tiang dengan kekuatan dan stabilitas yang memadai. Ketinggian pemasangan harus memastikan jarak aman minimal 3 meter dari tanah untuk mencegah kontak dengan manusia atau benda.

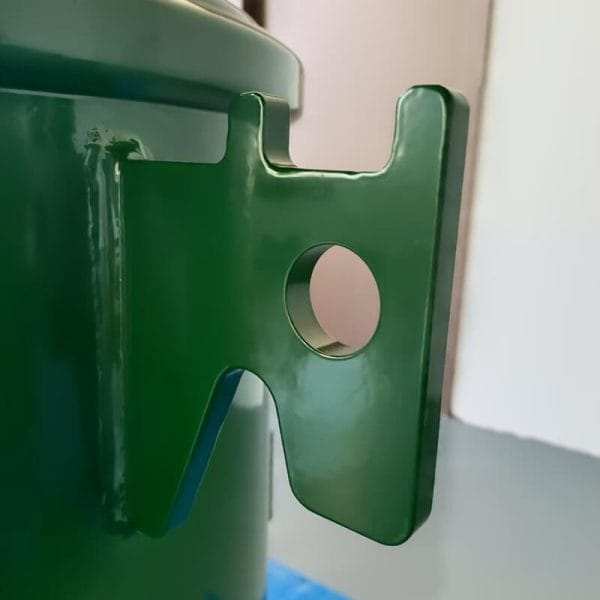

- Perbaikan Aman: Gunakan klem khusus untuk memastikan fiksasi yang kuat dan mencegah kendornya komponen akibat getaran operasional.
- Persyaratan Pembumian:Sistem pentanahan harus andal, dengan resistansi pentanahan ≤ 4 Ω, untuk melindungi diri dari sambaran petir dan memastikan keselamatan pribadi.
- Keadaan lingkungan: Pasang jauh dari penghalang untuk memastikan ventilasi yang baik (untuk pembuangan panas) dan menyisakan ruang yang cukup untuk pemeliharaan.
Q4: Perbedaan Antara Trafo Tiang Listrik Terendam Minyak Satu Fasa dan Tiga Fasa?
| Kriteria Perbandingan | Transformator Fase Tunggal | Transformator Tiga Fase |
| Tegangan Output | Tegangan rendah satu fase (misalnya, 120V/240V) | Tegangan rendah tiga fase (misalnya, 400V/230V) |
| Skenario Aplikasi | Area dengan beban rendah (perumahan, toko kecil) | Area beban tinggi/industri (pabrik, kompleks komersial) |
| Struktur & Biaya | Struktur sederhana, biaya lebih rendah | Struktur kompleks, biaya lebih tinggi |
Q5: Bagaimana Mendeteksi Kesalahan pada Trafo Tiang Listrik Terendam Minyak Fase Tunggal?
- Suara/Getaran Abnormal: Suara dengungan, dengungan yang tidak biasa, atau getaran yang berlebihan selama pengoperasian.
- Suhu & Kondisi Oli(untuk transformator yang terendam minyak): Terlalu panas (melebihi suhu terukur), kebocoran oli, atau oli berubah warna.
- Ketidakstabilan Tegangan: Fluktuasi keluaran tegangan rendah melampaui batas yang dapat diterima.
- Kerusakan fisik: Bekas terbakar, retakan, atau pelepasan muatan listrik (misalnya percikan api saat hujan) pada penutup atau busing.
Q6: Jadwal Pemeliharaan untuk Trafo Tiang Listrik Terendam Minyak Fase Tunggal?
- Inspeksi Rutin: Setiap 6 – 12 bulan, termasuk pembersihan eksterior, pemeriksaan kekencangan sambungan, verifikasi level oli (untuk unit yang terendam oli), dan penilaian insulasi bushing.
- Tugas Pemeliharaan Kritis:
- Transformator Terendam Minyak: Uji minyak dielektrik tahunan hingga dua tahunan (misalnya, tegangan tembus, faktor kehilangan dielektrik).
- Sistem Pembumian: Pemeriksaan tahunan untuk memastikan resistensi ≤ 4 Ω.
- Disipasi panas: Bersihkan sirip radiator secara teratur untuk mencegah penumpukan debu.
Q7: Penyebab Trafo Terlalu Panas?
- Kelebihan beban: Operasi berkelanjutan yang melampaui kapasitas terukur, menyebabkan peningkatan kerugian belitan.
- Pembuangan Panas yang Buruk: Sirip radiator tersumbat, penumpukan debu/oli berlebihan, atau ventilasi tidak memadai.
- Kesalahan InternalKorsleting lilitan, degradasi isolasi inti (misalnya, penuaan) lembaran baja silikon).
- Masalah Khusus yang Terendam Minyak: Level oli rendah atau kualitas oli memburuk (kinerja isolasi dan pendinginan berkurang).
Q8: Bagaimana cara melindungi transformator terhadap petir atau hubungan arus pendek?
- Perlindungan petir: Pasang penahan lonjakan arus seng oksida pada sisi tegangan tinggi untuk membatasi tegangan lebih yang disebabkan oleh sambaran petir.
- Perlindungan Sirkuit Pendek: Lengkapi sekering tegangan tinggi (misalnya, tipe CSP) atau pemutus arus untuk segera memutus arus gangguan dan mencegah kerusakan belitan.
- Peningkatan Grounding: Pastikan sistem pentanahan mematuhi standar untuk meminimalkan kenaikan potensial tanah selama terjadi gangguan.
Q9: Berapa Lama Umur Trafo Tiang Listrik Terendam Minyak Satu Fasa?
Dalam kondisi operasi normal, umur tipikal adalah 20–30 tahunFaktor-faktor kunci yang memengaruhi umur panjang meliputi:
- Keadaan lingkungan: Kelembapan tinggi, semburan garam pantai, atau lingkungan berdebu mempercepat penuaan isolasi.
- Kualitas Pemeliharaan: Seringnya kelebihan beban atau mengabaikan perawatan (misalnya, penggantian oli yang tertunda) memperpendek masa pakai.
- Standar Manufaktur:Bahan dan pengerjaan premium memperpanjang daya tahan operasional.
