Descripción del transformador de distribución trifásico de 20 kV

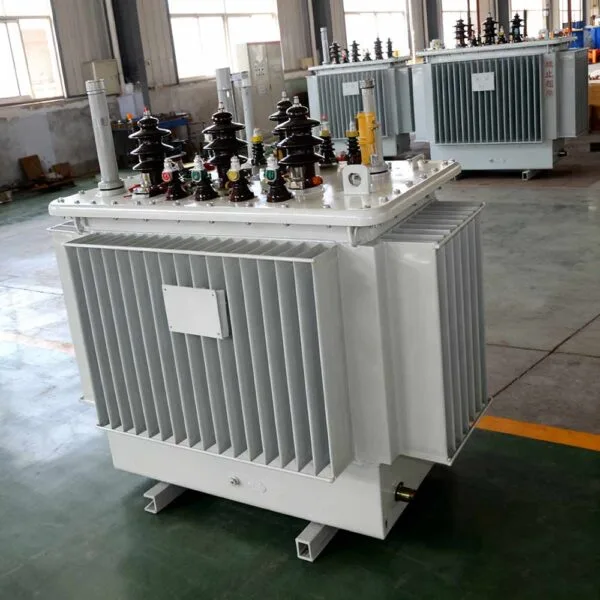

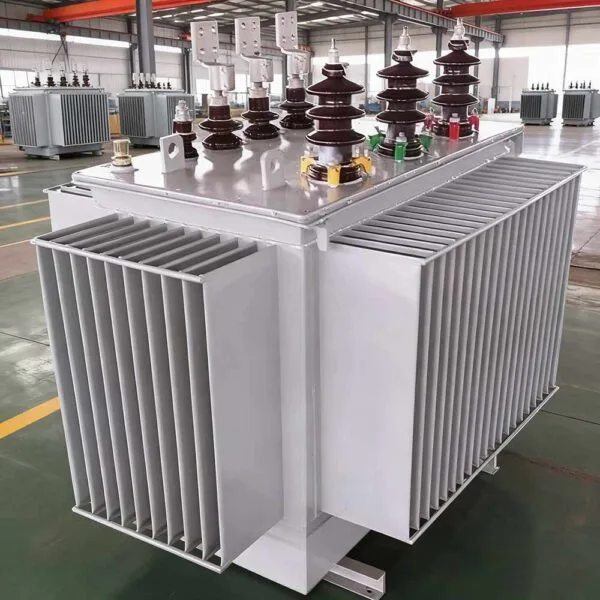

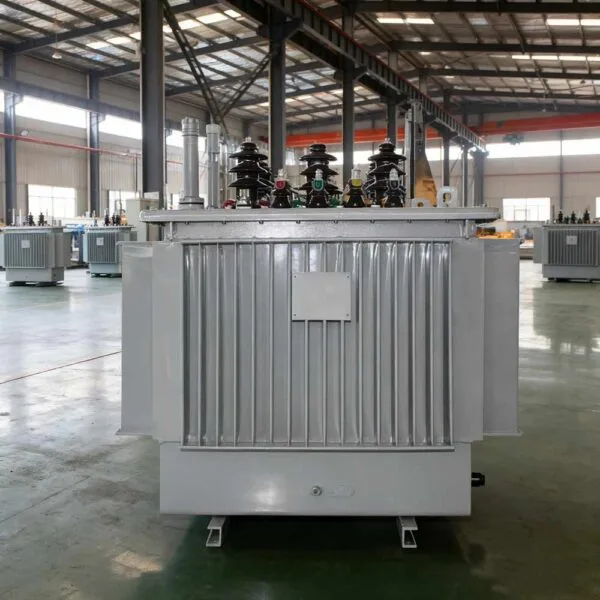

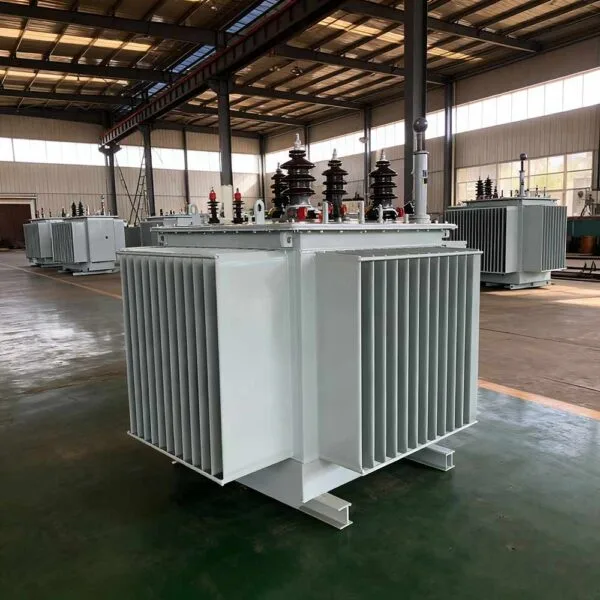

El Transformador de distribución trifásico de 20 kV Es un dispositivo esencial para la distribución de energía de media y baja tensión, diseñado para satisfacer las necesidades diarias de electricidad en diversos escenarios. Cuenta con una capacidad de alta tensión (AT) de 20 kV y una salida de baja tensión (BT) de 400 V, lo que lo hace ideal para reducir la tensión de media tensión a un nivel adecuado para los usuarios finales.

Especificaciones y diseño básicos

Margen de capacidadCon un enfoque práctico, suele cubrir capacidades de hasta 2500 kVA, suficientes para alimentar sistemas de iluminación, equipos industriales pequeños y medianos, y demandas de energía comercial.
Estructura de tanque selladoAdopta un diseño de tanque completamente sellado. Esto evita fugas de aceite, entrada de polvo y daños por humedad, lo que garantiza que el transformador funcione de forma segura y fiable incluso en entornos exteriores o interiores adversos.

Instalación y uso flexibles

Ofrece opciones de instalación versátiles para adaptarse a diferentes condiciones del lugar:

Se puede instalar en postes de servicios públicos para áreas exteriores (como barrios residenciales o regiones rurales) donde el espacio es limitado.
Adecuado para su colocación en interiores en salas de distribución, lo que lo convierte en una opción ideal para edificios comerciales, fábricas o centrales eléctricas urbanas.

Parámetros del transformador de distribución trifásico de 20 kV

KVA) Capacidad nominal	Combinación de voltaje			Símbolo de grupo de conexión	Pérdida sin carga (W)	Pérdida de carga (W) 75 ℃	Corriente sin carga (%)	Impedancia de cortocircuito (%)
KVA) Capacidad nominal	Alto voltaje (kV)	Rangos de derivación de alta tensión	Baja tensión (kV)	Símbolo de grupo de conexión	Pérdida sin carga (W)	Pérdida de carga (W) 75 ℃	Corriente sin carga (%)	Impedancia de cortocircuito (%)
30	20	± 5% ±2×2.5%	0.4	Dyn11 Yzn11 yyn0	100	690/660	2.1	5.5
50					130	1010/960	2
63					150	1200/1150	1.9
80					180	1440/1370	1.8
100					200	1730/1650	1.6
125					240	2080/1980	1.5
160					290	2540/2420	1.4
200					340	3000/2860	1.3
250					400	3520/3350	1.2
315					480	4210/4010	1.1
400					570	4970/4730	1
500					680	5940/5660	1
630					810	6820	0.9	6
800					980	8250	0.8
1000					1150	11330	0.7
1250					1380	13200	0.7
1600					1660	15950	0.6
2000					1950	19140	0.6
2500					2340	22220	0.5
