Arten von Drehstromtransformatoren: Stern- vs. Dreieck-Transformator, Aufwärts- vs. Abwärtstransformator

Stern- vs. Dreieckkonfigurationen: Wichtigste Unterschiede und Zielanwendungen

Sternkonfiguration (Y): Flexibilität für unterschiedliche Lasten

• Vorteil am neutralen PunktBietet einen separaten Neutralleiter und ermöglicht so die Bereitstellung von zwei oder mehr Spannungen (z. B. 120/208 V, 277/480 V) über einen einzigen Transformator. In einem Projekt für ein gemischt genutztes Bauvorhaben in Texas verwendeten wir sternförmig geschaltete Transformatoren zur Stromversorgung von Wohneinheiten (120 V), Einzelhandelsflächen (208 V) und Büroklimaanlagen (480 V). Dadurch konnten die Gerätekosten im Vergleich zur Installation separater Einheiten um 30 % gesenkt werden.
• Resilienz gegenüber ungleichmäßiger LastSie gleichen ungleichmäßige Phasenlasten (häufig in Gewerbegebäuden mit unterschiedlichen Mieterbedürfnissen) ohne Spannungsverzerrung aus. In einem Einkaufszentrum in Atlanta reduzierten Sterntransformatoren Lastschwankungen in Geschäften, Restaurants und Unterhaltungsbereichen und senkten so die Spannungsunsymmetrie um 55 %.
• Erhöhte SicherheitVereinfacht die Systemerdung, die in sensiblen Umgebungen unerlässlich ist. Bei einem Sanierungsprojekt in einem Krankenhaus in Florida spezifizierten wir einen fest geerdeten Sterntransformator, um MRT-Geräte und lebenserhaltende Geräte vor Spannungsspitzen zu schützen – wodurch das Ausfallrisiko um 40 % reduziert wurde.

Delta (Δ)-Konfiguration: Effizienz für einen ausgewogenen industriellen Einsatz

• Kompaktes, kostengünstiges DesignDurch den Wegfall des Neutralleiters ergeben sich kleinere Abmessungen und geringere Materialkosten. In einem beengten Automobilwerk in Michigan reduzierten Delta-Transformatoren den Platzbedarf des Umspannwerks um 25 % und deckten gleichzeitig den Bedarf der Drehstrommotoren des Werks.
• Ausgewogene LastleistungBietet höchste Effizienz für gleichmäßige Drehstromlasten (z. B. Industriepumpen, Förderbänder und Produktionsmaschinen). Ein Stahlwerk in Ohio nutzte Dreiecktransformatoren zur Stromversorgung seiner Produktionslinie und erreichte dabei einen Wirkungsgrad von 99 % selbst bei 80 % Auslastung.
• OberwellenunterdrückungDelta-Transformatoren dämpfen auf natürliche Weise Oberschwingungen 3. Ordnung, die von nichtlinearen Lasten (z. B. Frequenzumrichtern) ausgehen. In einem Rechenzentrum in Illinois reduzierten Delta-Transformatoren die Oberschwingungsverzerrung um 30 % und machten so zusätzliche Filter überflüssig.

Aufwärts- vs. Abwärtstransformatoren: Ihre Rolle in der Stromverteilung

Aufwärtstransformatoren: Effiziente Fernübertragung

• SpannungsanstiegDie niedrige Generatorleistung (10–35 kV) wird in hohe Übertragungsspannungen (115 kV–765 kV) umgewandelt, um Energieverluste zu minimieren. Für einen 200-MW-Windpark in Iowa installierten wir Aufwärtstransformatoren, um die Turbinenleistung von 34.5 kV auf 345 kV zu erhöhen – wodurch die Übertragungsverluste über eine Strecke von 150 km um 28 % reduziert wurden.
• Erneuerbare IntegrationErmöglicht den Anschluss dezentraler Erzeugungsanlagen (Solar, Wind) an das Hauptnetz. Ein 150-MW-Solarprojekt in Kalifornien nutzte Aufwärtstransformatoren, um die 12-kV-Ausgangsspannung der Solarmodule mit der 230-kV-Übertragungsleitung des Energieversorgers zu synchronisieren – und gewährleistete so einen stabilen Stromfluss trotz schwankender Sonneneinstrahlung.
• Industrieller Scale-UpSie versorgen großtechnische Industrieprozesse mit Strom, die Hochspannung erfordern. Eine petrochemische Anlage in Louisiana nutzte Aufwärtstransformatoren, um ihre Crackanlagen mit 138 kV zu versorgen – und ermöglichte so einen kontinuierlichen Betrieb mit minimalem Spannungsabfall.

Abwärtstransformatoren: Sichere, nutzbare Energie für Endverbraucher

• SpannungsreduzierungHochspannungstransformatoren senken hohe Übertragungsspannungen auf Verteilnetzspannungen (4.16 kV–13.8 kV) und schließlich auf Endverbraucherspannungen (120/208 V–480 V). Für ein neues Stadtentwicklungsprojekt in Arizona haben wir ein dreistufiges Abwärtstransformatorsystem entwickelt: 230 kV → 69 kV → 13.8 kV → 480/208 V – für über 5,000 Einwohner und über 100 Unternehmen.
• GeräteschutzDie Spannungsanpassung ist für empfindliche Geräte unerlässlich. Ein Rechenzentrum in North Carolina nutzte Abwärtstransformatoren mit Laststufenschaltern, um eine Spannung von 208 V ±1 % für Server aufrechtzuerhalten und so Hardware-Schäden durch Spannungsschwankungen zu verhindern.
• LaststaffelungUnterstützt vielfältige industrielle Anforderungen durch die Bereitstellung mehrerer Spannungsebenen. Ein Produktionsstandort in Ohio nutzte Abwärtstransformatoren, um 4160 V für große Motoren, 480 V für Montagelinien und 208 V für Bürogeräte bereitzustellen – und optimierte so die Stromverteilung auf dem gesamten Gelände.

Effizienzvergleich: Welcher Transformatortyp schneidet am besten ab?

Transformatoren mit amorphem Kern: Maximale Effizienz bei variablen Lasten

• Überlegenheit bei geringer LastDie Leerlaufverluste sind 70–80 % geringer als bei CRGO-Kernen und eignen sich daher ideal für Anwendungen mit schwankendem Strombedarf (z. B. Gewerbegebäude, Rechenzentren). Eine Einzelhandelskette in Texas tauschte CRGO-Transformatoren gegen Transformatoren mit amorphem Kern aus und sparte dadurch jährlich 120,000 US-Dollar an Energiekosten in 50 Filialen.
• Fokus NachhaltigkeitDie Reduzierung des CO₂-Fußabdrucks entspricht den LEED- und Netto-Null-Zielen. Bei einem LEED-Platinum-zertifizierten Büroturm in Chicago trugen Transformatoren mit amorphem Kern 15 % zu den Energieeffizienzpunkten des Projekts bei.
• Langfristiger ROIHöhere Anschaffungskosten (15–25 % höher als bei CRGO) werden durch Energieeinsparungen innerhalb von 5–7 Jahren kompensiert. Ein Energieversorgungsunternehmen in Pennsylvania berechnete eine Amortisationszeit von 6.2 Jahren für die Umrüstung von 200 Verteiltransformatoren auf amorphe Kernbauweise.

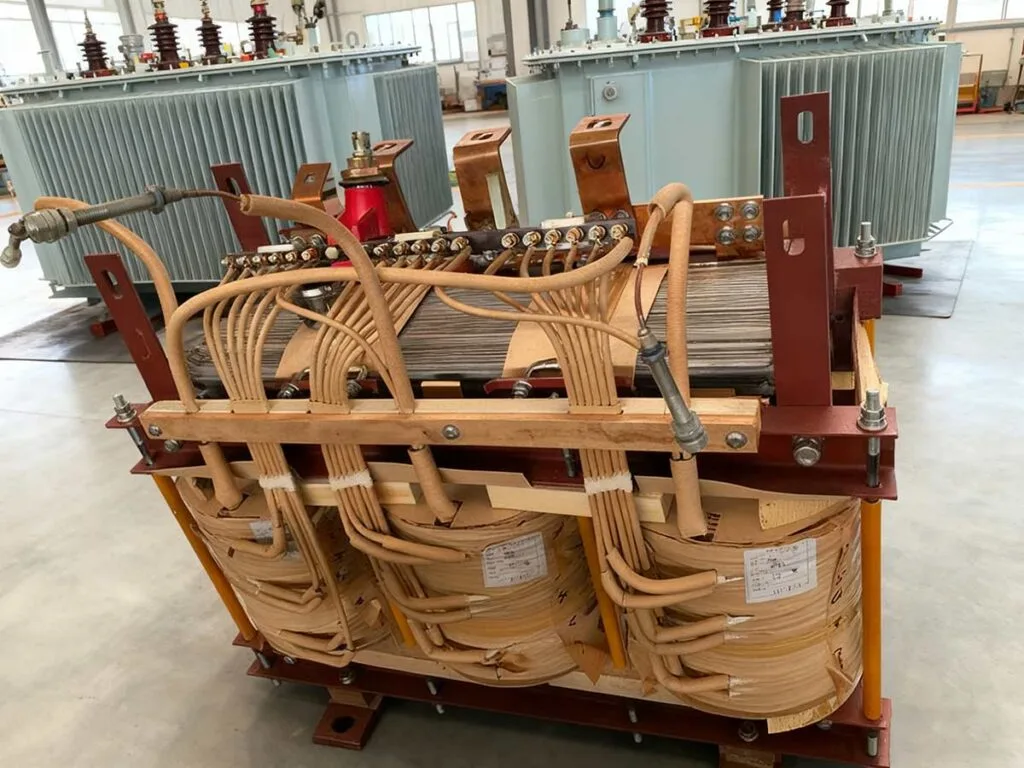

CRGO-Stahlkerntransformatoren: Ausgewogene Leistung für den allgemeinen Gebrauch

• Rundum-EffizienzErreicht einen Wirkungsgrad von 98–99 % bei Volllast und eignet sich für Anwendungen mit konstanter Last (z. B. Industrieanlagen, Fertigung). Ein Lebensmittelverarbeitungsbetrieb in Indiana nutzte CRGO-Transformatoren, um einen gleichbleibenden Wirkungsgrad im 24/7-Betrieb zu gewährleisten – mit Verlusten von weniger als 1 % des Gesamtstromverbrauchs.
• KosteneffizienzGeringere Anfangsinvestitionen und breite Verfügbarkeit machen sie ideal für budgetbeschränkte Projekte. Ein kommunales Versorgungsunternehmen in Georgia entschied sich für CRGO-Transformatoren für ein Wohngebiet und reduzierte so die Vorlaufkosten im Vergleich zu amorphen Alternativen um 20 %.
• Zuverlässigkeit unter rauen BedingungenDie robuste Bauweise hält extremen Temperaturen und hoher Luftfeuchtigkeit stand. CRGO-Transformatoren, die an einem abgelegenen Minenstandort in Nevada installiert wurden, funktionierten acht Jahre lang wartungsfrei – trotz Umgebungstemperaturen von -10 °C bis 45 °C.

Auswirkungen der Konfiguration auf die Effizienz

• Sternkonfiguration: Hervorragende Eigenschaften bei unausgewogenen Lasten (z. B. gemischt genutzte Bebauung), wobei in solchen Szenarien eine um 2–3 % höhere Effizienz als Delta erreicht wird.
• Delta-Konfiguration: Übertrifft den Stern in ausgewogenen industriellen Umgebungen, mit einer 3–4% besseren Effizienz bei 3-Phasen-Motorlasten.
• Step-Up vs Step-DownAufwärtstransformatoren erreichen typischerweise einen Wirkungsgrad von über 99 % bei Volllast (Fernübertragung), während Abwärtstransformatoren einen Wirkungsgrad von 98–99 % aufweisen (Verteilungsebene).

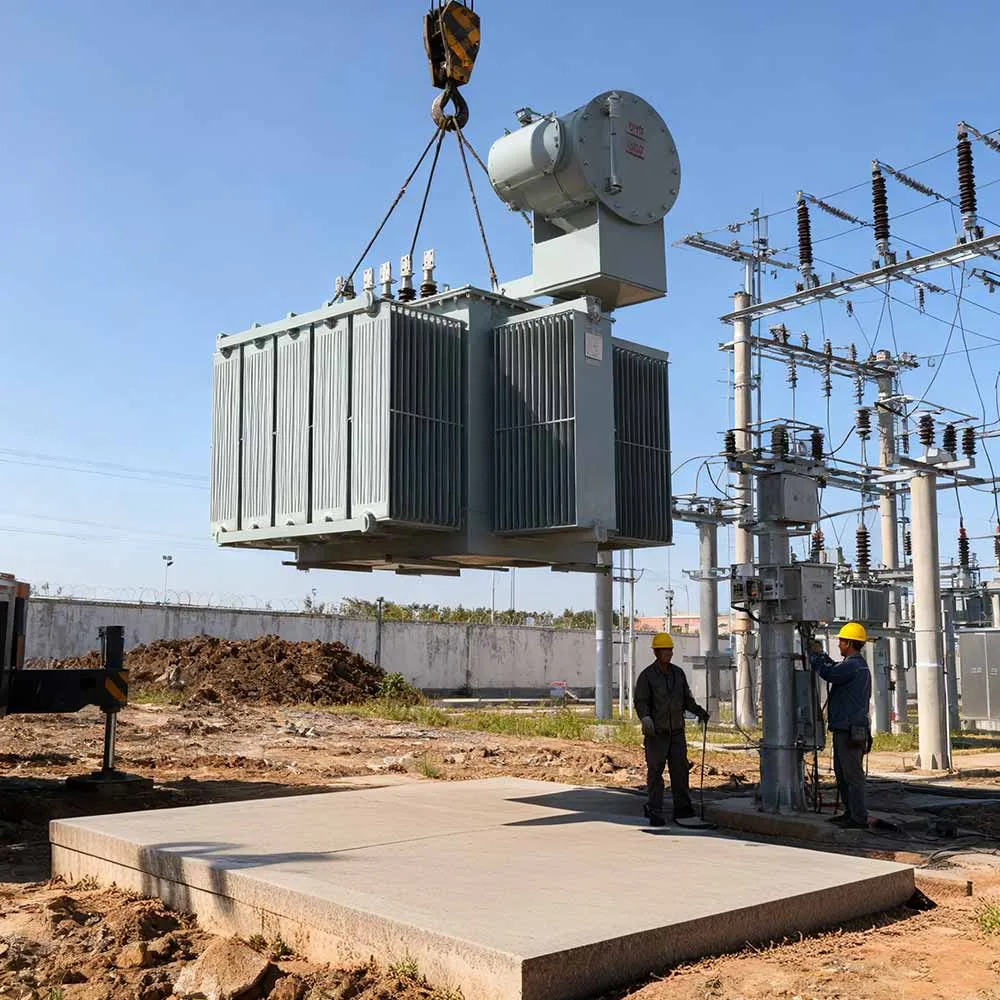

Installation & Wartung: Auswirkungen auf die Betriebskosten

Transformatoren mit amorphem Kern

• InstallationDie Installation erfordert sorgfältige Handhabung (amorphe Kerne sind spröde) und spezialisierte Techniker, wodurch die Installationskosten im Vergleich zu CRGO um 15–20 % steigen. Für ein Rechenzentrum in Oregon arbeiteten wir mit zertifizierten Installateuren zusammen, um Beschädigungen der Kerne zu vermeiden – dies erhöhte zwar das Projektbudget um 5,000 US-Dollar, gewährleistete aber die langfristige Leistungsfähigkeit.
• WartungDie geringere Wärmeentwicklung verlängert die Lebensdauer der Isolierung und reduziert den Wartungsaufwand um 20–30 %. Ein Energieversorger in Colorado berichtete von nur einem Serviceeinsatz pro Jahr für seine Anlagen mit amorphem Kern – im Vergleich zu 3–4 für CRGO-Anlagen.
• Lebensdauer: 25–30 Jahre (gegenüber 20–25 Jahren bei CRGO), wodurch sich die Gesamtbetriebskosten weiter verbessern.

CRGO Stahlkerntransformatoren

• InstallationUnkomplizierte Einrichtung und weit verbreitete Vertrautheit der Techniker reduzieren die Installationszeit bei zeitkritischen Projekten um 30 %. Ein Produktionswerk in Tennessee installierte 10 CRGO-Transformatoren innerhalb von 3 Tagen und hielt damit einen wichtigen Produktionstermin ein.
• WartungHöhere Wärmeabgabe erfordert häufigere Überprüfungen des Kühlsystems (zweimal jährlich im Vergleich zu jährlich bei amorphem Material). Eine Anlage in Alabama budgetierte 2,000 US-Dollar pro Jahr und CRGO-Transformator für die Wartung – gegenüber 1,200 US-Dollar für amorphes Material.
• Reparatur: Ersatzteile sind problemlos verfügbar, wodurch die Ausfallkosten an abgelegenen Standorten um 40 % reduziert werden.

Konfigurationsspezifische Wartungsanforderungen

• Stern (Y)Erfordert die Überwachung des Neutralpunkts und jährliche Erdungsprüfungen, was die Wartungskosten um 5–10 % erhöht. Für ein Krankenhaus in Florida verhinderte diese zusätzliche Maßnahme innerhalb von drei Jahren zwei potenzielle Spannungsspitzen.
• Differenz (Δ)Der Verzicht auf einen Neutralleiter vereinfacht die Wartung und senkt die jährlichen Betriebskosten im Vergleich zur Sternschaltung um 10–15 %. Ein Industriepark in Ohio sparte durch den Wegfall der Kontrollen im Zusammenhang mit dem Neutralleiter jährlich 3,000 US-Dollar an 20 Delta-Transformatoren.

Zukunftsweisende Designs: Transformator-Innovationen gestalten die Zukunft

Festkörpertransformatoren (SSTs)

• Integration der LeistungselektronikErsetzt herkömmliche Kupferwicklungen durch Halbleiterschalter (IGBTs) und ermöglicht so die AC-DC-AC-Wandlung sowie eine präzise Spannungsregelung. In einem Pilotprojekt im kalifornischen Smart Grid wurden SSTs eingesetzt, um den bidirektionalen Stromfluss von Solaranlagen auf Hausdächern zu steuern und die Netzüberlastung um 35 % zu reduzieren.
• Geringer PlatzbedarfSie sind 40–60 % kleiner als herkömmliche Transformatoren und daher ideal für städtische Gebiete. Durch die Nachrüstung eines Umspannwerks in New York City mit SSTs wurden 1,200 m² Fläche für die Ladeinfrastruktur von Elektrofahrzeugen frei.
• Netzunterstützung: Ermöglicht dynamischen Lastausgleich und Spannungsregelung (±0.5%), was für das Laden von Elektrofahrzeugen und die Integration erneuerbarer Energien von entscheidender Bedeutung ist.

Hochtemperatur-Supraleiter (HTS) Transformatoren

• Nahezu verlustfreiSupraleitende Wicklungen eliminieren den Widerstand und erreichen einen Wirkungsgrad von 99.99 %. Labortests für ein Energieversorgungsunternehmen in Texas zeigten, dass HTS-Transformatoren die Energieverluste im Vergleich zu CRGO-Einheiten um 90 % reduzieren.
• ZerkleinerungSie sind 60–70 % kleiner und leichter als herkömmliche Konstruktionen. Ein Konzept für ein städtisches Umspannwerk in Chicago nutzte HTS-Transformatoren, um eine Leistung von 50 MVA auf einer Grundfläche zu realisieren, die der eines herkömmlichen 10-MVA-Umspannwerks entspricht.
• Fehlerstrombegrenzung: Integrierter Schutz gegen Überlastungen, wodurch der Bedarf an zusätzlicher Sicherheitsausrüstung reduziert wird.

Intelligente Transformatoren mit fortschrittlicher Überwachung

• Wartungsintervalle planen Eingebettete Sensoren überwachen Temperatur, Ölqualität und Lastzyklen und warnen so die Teams vor möglichen Ausfällen. Ein Energieversorger in Washington konnte ungeplante Stromausfälle um 70 % reduzieren, nachdem er seine Transformatorenflotte mit intelligenter Überwachung ausgestattet hatte.
• Datengesteuerte OptimierungDie Technologie integriert sich in Netzmanagementsysteme, um die Lastverteilung zu optimieren. Ein regionales Stromnetz im Mittleren Westen der USA nutzte intelligente Transformatoren, um die Verteilungsverluste durch Lastausgleich in Echtzeit um 10 % zu reduzieren.
• Internet-Sicherheit: Verschlüsselte Kommunikation schützt vor Cyberangriffen auf Stromnetze – entscheidend für moderne intelligente Stromnetze.

Fazit
