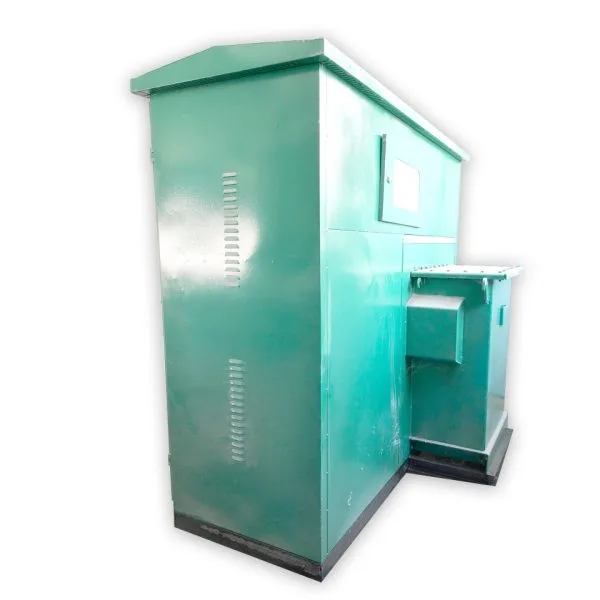

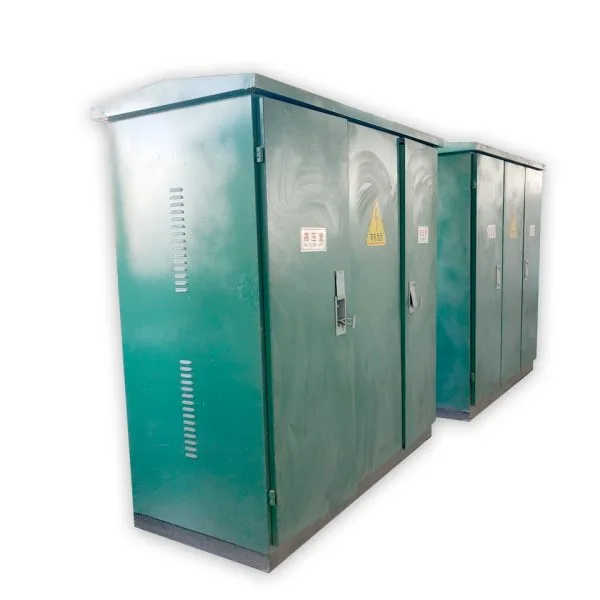

美式落地式配电变电站（PMDS）

美式集成配电变压器

此 美式变压器 是为满足城乡电网建设和现代化改造不断变化的需求而开发的系列产品。它集成了 变压器铁芯, 开关柜, 保险丝, 分接开关和 低压配电部件 集成到一个紧凑的系统中，可为以下方面提供可配置的解决方案：

• 电能计量
• 无功补偿
• 多回路低压配电

组合变压器

适用范围:

• 额定参数:
  • 频率：50Hz
  • 电压6–10千伏
  • 容量：63–1600千伏安
• 安装灵活性:
  • 两者都适合 户外 以及  室内 部署。
• 典型应用:
  • 工业园区
  • 城市住宅区
  • 商业中心
  • 高层建筑
  • 临时施工现场

技术说明:

1. 设计合规:
   • 结合了 ANSI/IEEE 标准（例如， IEEE C57.12.00 适用于符合中国电网要求的液浸式变压器。
2. 结构优势:
   • 预组装模块化设计降低了现场安装的复杂性。
3. 环境适应性:
   • 外壳防护等级高达 IP54 （户外型号）确保防尘防水。

产品特色

1. 紧凑型设计:
   • 占地面积小，安装简便。
2. 高效且性能稳定:
   • 低损耗 以及  最小噪声产生.
   • 温度上升幅度减小 在连续运行条件下。
   • 过载能力：支持铭牌上方负载，具有很强的抵抗突发短路事件的能力。
3. 安全可靠:
   • 全封闭隔热结构 确保在恶劣环境下安全运行。
4. 灵活的配置:
   • 兼容两者 径向（终端）系统 以及  环网系统实现无缝拓扑切换，从而提高电源可靠性。
5. 成本和维护优势:
   • 直观的操作 以及  低维护设计.
   • 生产周期短，项目实施成本低。

操作环境条件

1. 高度限制:
   • 不得超过 海拔2000米.
2. 环境温度:
   • 工作范围: -25℃至+ 40℃.
   • 在任何24小时内，平均温度不得超过 + 35℃.
3. 相对湿度:
   • ≤ 90% at + 25℃ （非冷凝）。
   • 温度变化时必须防止结露。
4. 安装对准:
   • 与垂直平面的倾斜角度不得超过 5°.
   • 橱柜对齐必须符合 GBJ232-2 （中国电气安装公差国家标准）
5. 现场条件:
   • 振动/冲击安装区域必须避免剧烈振动或机械冲击。
   • 耐腐蚀性环境不得使电气元件暴露于腐蚀性物质中。
