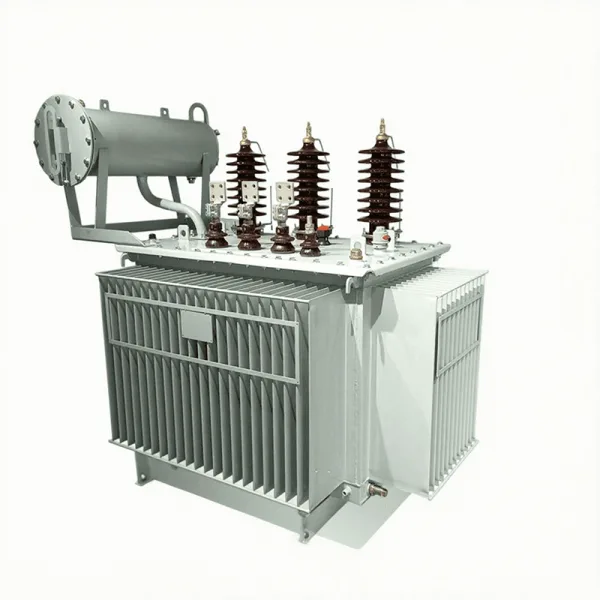

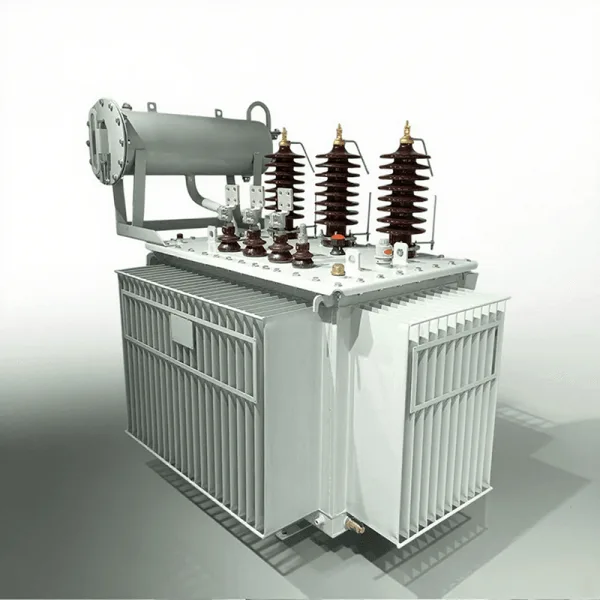

Máy biến áp phẳng công suất cao ngâm dầu ba pha 4000kva dành cho điện

Mô tả Chi tiết

Trong bối cảnh kỹ thuật điện đang phát triển không ngừng, máy biến áp phẳng công suất cao ba pha ngâm dầu nổi lên như một cải tiến đột phá, định nghĩa lại hiệu suất, tính nhỏ gọn và độ tin cậy trong các ứng dụng công suất cao. Được thiết kế để xử lý tải điện nặng mà vẫn duy trì hiệu suất tối ưu, máy biến áp này kết hợp những ưu điểm của công nghệ phẳng với độ bền bỉ của hệ thống làm mát ngâm dầu, trở thành nền tảng trong các hệ thống điện hiện đại.

Bài viết này cung cấp cái nhìn tổng quan đáng tin cậy về thiết kế, lợi ích, ứng dụng và các sắc thái kỹ thuật của nó, đóng vai trò là hướng dẫn xác đáng cho các chuyên gia trong ngành và những người ra quyết định.

Tìm hiểu về máy biến áp phẳng công suất cao ngâm dầu ba pha

Điều gì làm cho máy biến áp này khác biệt?

Máy biến áp phẳng công suất cao ngâm dầu ba pha là một thiết bị điện chuyên dụng được thiết kế để chuyển đổi dòng điện xoay chiều (AC) cao áp giữa các hệ thống điện ba pha, tận dụng công nghệ từ phẳng và ngâm dầu để làm mát. Không giống như các máy biến áp truyền thống với lõi dây quấn cồng kềnh, máy biến áp phẳng sử dụng cuộn dây bảng mạch in (PCB) phẳng hoặc các tấm đồng mỏng được sắp xếp theo cấu hình phẳng, kết hợp với lõi từ thấp. Khía cạnh ngâm dầu bao gồm việc ngâm lõi và cuộn dây trong dầu điện môi, giúp tăng cường khả năng cách điện và tản nhiệt hiệu quả - rất quan trọng cho các hoạt động công suất cao. Sự kết hợp độc đáo này giữa chức năng ba pha (để xử lý tải công suất cao cân bằng), thiết kế phẳng (để nhỏ gọn) và ngâm dầu (để quản lý nhiệt) định vị nó là một giải pháp vượt trội cho các môi trường điện đòi hỏi khắt khe, nơi không gian, hiệu quả và độ tin cậy là tối quan trọng.

Nguyên tắc hoạt động cốt lõi

Về cơ bản, máy biến áp phẳng công suất cao ba pha ngâm dầu hoạt động dựa trên nguyên lý cơ bản của cảm ứng điện từ, tương tự như máy biến áp thông thường, nhưng có những cải tiến quan trọng:​

• Cấu hình ba pha: Sản phẩm có ba bộ cuộn dây sơ cấp và thứ cấp, mỗi bộ tương ứng với một pha của nguồn điện xoay chiều. Điều này cho phép sản phẩm xử lý nguồn điện ba pha, vốn là tiêu chuẩn cho các ứng dụng công nghiệp và công suất cao nhờ khả năng phân bổ tải cân bằng và truyền tải điện hiệu quả.​

• Cấu trúc từ phẳng: Các cuộn dây và lõi phẳng giúp giảm thiểu rò rỉ từ thông và giảm điện trở của cuộn dây, cho hiệu suất cao hơn và tổn thất năng lượng thấp hơn so với các cuộn dây hình trụ truyền thống.​

• Làm mát ngâm dầu: Dầu điện môi bao quanh lõi và cuộn dây vừa đóng vai trò là chất cách điện (ngăn ngừa sự cố điện) vừa là môi trường truyền nhiệt (hấp thụ nhiệt từ cuộn dây và lõi và tản nhiệt qua thùng máy biến áp). Điều này đảm bảo hoạt động ổn định ngay cả khi tải đầy trong thời gian dài.​

Ưu điểm chính của máy biến áp phẳng công suất cao ngâm dầu ba pha

â € <

Mật độ công suất đặc biệt và thiết kế nhỏ gọn

Một trong những lợi thế quan trọng nhất của công nghệ phẳng là mật độ công suất cao. Bằng cách thay thế các cuộn dây cồng kềnh bằng các dây dẫn mỏng, phẳng (thường được khắc trên PCB), máy biến áp đạt được diện tích chiếm dụng nhỏ hơn nhiều và hình dáng thấp hơn so với các máy biến áp truyền thống có cùng công suất. Sự nhỏ gọn này là một lợi thế cho các ứng dụng có không gian hạn chế, chẳng hạn như tủ điều khiển công nghiệp, bộ biến tần năng lượng tái tạo và hệ thống điện hàng hải hoặc hàng không vũ trụ. Ví dụ, một máy biến áp phẳng ba pha ngâm dầu 500 kVA có thể chiếm ít thể tích hơn tới 40% so với máy biến áp thông thường có cùng công suất, khiến nó trở nên lý tưởng để lắp đặt thêm vào các hệ thống điện hiện có hoặc lắp đặt trong không gian chật hẹp.

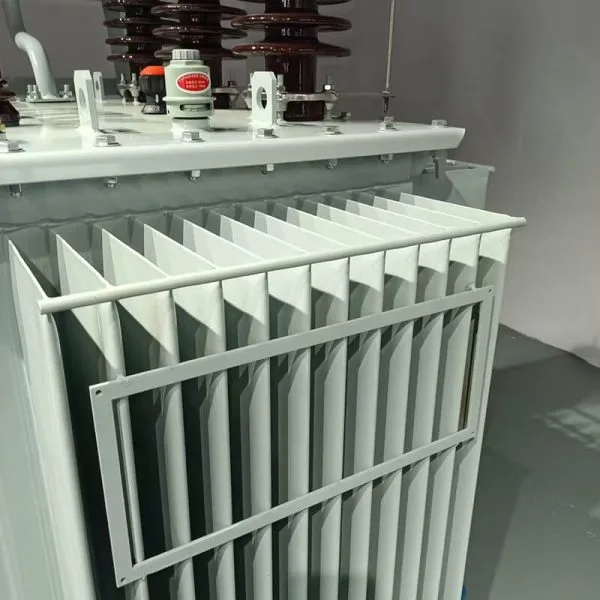

Quản lý nhiệt vượt trội với công nghệ ngâm dầu

Máy biến áp công suất cao sinh ra lượng nhiệt đáng kể trong quá trình vận hành, và việc làm mát hiệu quả là rất quan trọng để ngăn ngừa quá nhiệt và giảm hiệu suất. Hệ thống ngâm dầu trong các máy biến áp này mang lại một số lợi ích về nhiệt:​

• Phân phối nhiệt đồng đều: Dầu điện môi lưu thông xung quanh cuộn dây và lõi, đảm bảo hấp thụ nhiệt đều và ngăn ngừa điểm nóng.​

• Nhiệt dung cao: Dầu có nhiệt dung cao hơn không khí, cho phép dầu hấp thụ nhiều nhiệt hơn trước khi đạt đến nhiệt độ tới hạn.​

• Môi trường kín: Bình kín bảo vệ các bộ phận bên trong khỏi bụi, hơi ẩm và chất gây ô nhiễm, giảm nguy cơ hỏng lớp cách nhiệt.

Hiệu suất làm mát này cho phép máy biến áp hoạt động liên tục ở hệ số tải cao (thường lên tới 110% công suất định mức) mà không ảnh hưởng đến độ tin cậy - một yêu cầu quan trọng đối với các ứng dụng công nghiệp và tiện ích.​

Nâng cao hiệu quả và tiết kiệm năng lượng

Máy biến áp phẳng giảm thiểu tổn thất năng lượng thông qua hai đặc điểm thiết kế chính:

• Điện trở quấn thấp: Dây dẫn phẳng có đường dẫn dòng điện ngắn hơn và diện tích mặt cắt ngang lớn hơn (khi so sánh với dây tròn có thể tích đồng tương đương), giúp giảm tổn thất điện trở (I²R).​

• Giảm độ tự cảm rò rỉ: Sự kết hợp chặt chẽ giữa cuộn dây sơ cấp và thứ cấp trong thiết kế phẳng giúp giảm thiểu rò rỉ từ thông, giảm tổn thất công suất phản kháng.

Khi kết hợp với khả năng quản lý nhiệt hiệu quả của phương pháp ngâm dầu, các máy biến áp này đạt mức hiệu suất vượt quá 98% khi tải đầy tải—cao hơn đáng kể so với nhiều máy biến áp thông thường (thường dao động từ 95-97%). Trong suốt vòng đời của một hệ thống công suất cao, hiệu suất này đồng nghĩa với việc tiết kiệm năng lượng đáng kể và giảm chi phí vận hành.​

Tính năng kỹ thuật và thông số thiết kế

â € <

Công nghệ lõi từ phẳng tiên tiến

Lõi từ là trái tim của bất kỳ máy biến áp nào và máy biến áp phẳng công suất cao ngâm trong dầu ba pha sử dụng vật liệu và thiết kế lõi tiên tiến:​

• Lựa chọn vật liệu: Lõi thường được làm từ thép điện có độ thấm cao, tổn thất thấp (chẳng hạn như thép silic định hướng hạt) hoặc hợp kim vô định hình. Những vật liệu này giảm thiểu tổn thất trễ, xảy ra khi từ trường đảo ngược hướng trong các ứng dụng AC.

• Hình học phẳng: Lõi được cấu tạo từ các lớp mỏng, phẳng xếp chồng lên nhau tạo thành một cấu trúc nhỏ gọn. Thiết kế này giúp giảm tổn thất dòng điện xoáy (dòng điện cảm ứng trong vật liệu lõi) bằng cách hạn chế chiều dài đường đi của các dòng điện này.​

• Đối xứng ba pha: Lõi được thiết kế để đảm bảo từ thông cân bằng trên cả ba pha, điều quan trọng để duy trì điện áp đầu ra ổn định và giảm thiểu độ méo hài trong hệ thống ba pha.​

Tiêu chuẩn hệ thống ngâm dầu và cách nhiệt

Hệ thống ngâm dầu được thiết kế để đáp ứng các tiêu chuẩn cách điện và an toàn nghiêm ngặt (như IEEE C57.12.00 và IEC 60076):​

• Đặc tính dầu điện môi: Dầu được sử dụng là dầu khoáng tinh chế cao hoặc este tổng hợp có độ bền điện môi cao (thường ≥30 kV/mm), đảm bảo chịu được điện áp cao mà không bị đánh thủng. Dầu cũng có độ nhớt thấp để truyền nhiệt dễ dàng và điểm chớp cháy cao (≥140°C) đảm bảo an toàn cháy nổ.​

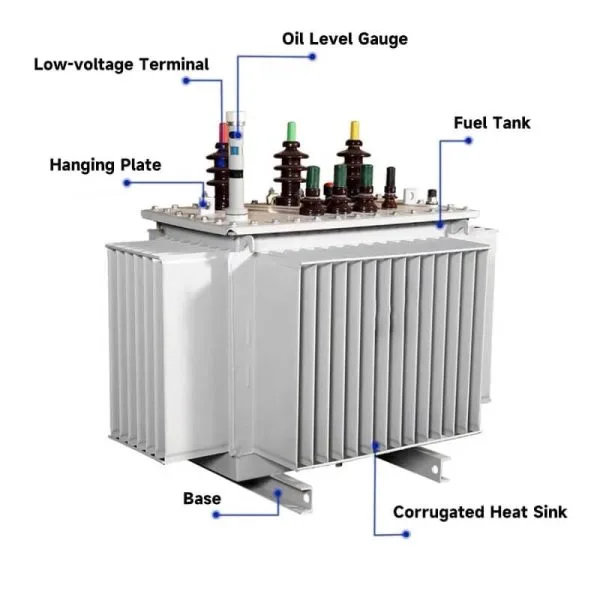

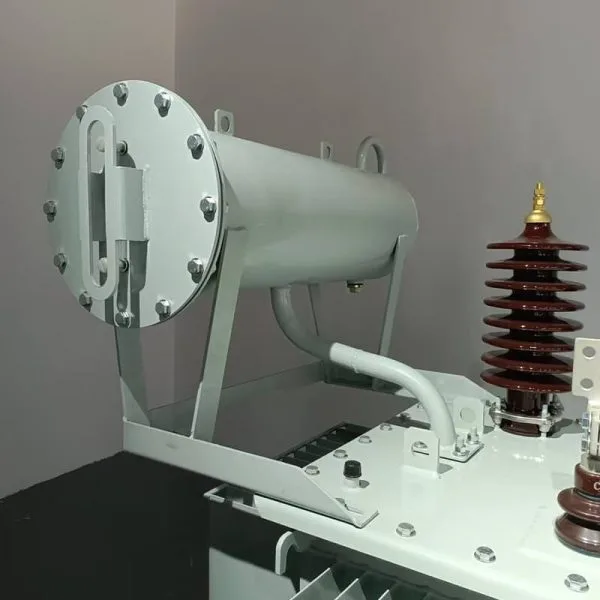

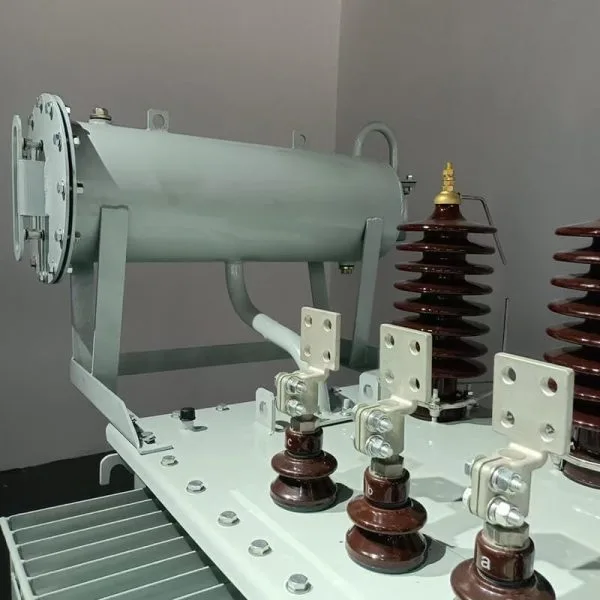

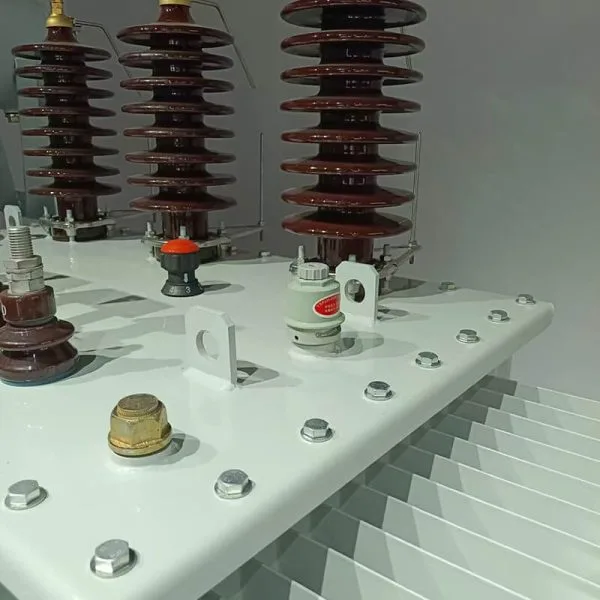

• Thiết kế bể chứa: Bể chứa bằng thép chứa máy biến áp được hàn kín để ngăn ngừa rò rỉ dầu và hơi ẩm xâm nhập. Một số model có bình giãn nở (bể chứa dầu) để điều chỉnh thể tích dầu thay đổi do biến động nhiệt độ, duy trì áp suất ổn định trong hệ thống.​

• Lớp cách điện: Các cuộn dây được cách điện bằng vật liệu chịu nhiệt độ cao (như Nomex® hoặc nhựa epoxy) được đánh giá có thể hoạt động liên tục ở nhiệt độ 105°C trở lên, đảm bảo tương thích với cấu hình nhiệt của hệ thống làm mát bằng dầu.​

Công suất định mức và phạm vi điện áp

Máy biến áp phẳng công suất cao ngâm dầu ba pha được thiết kế cho các ứng dụng công suất trung bình đến cao, với thông số kỹ thuật thường dao động từ:​

• Công suất định mức: 100 kVA đến 5 MVA (mặc dù thiết kế tùy chỉnh có thể đạt tới 10 MVA cho mục đích sử dụng công nghiệp chuyên dụng).​

• Điện áp sơ cấp: 10 kV đến 35 kV (phù hợp để kết nối với mạng lưới phân phối điện trung thế).​

• Điện áp thứ cấp: 400 V đến 10 kV (có thể cấu hình để sử dụng trực tiếp trong máy móc công nghiệp hoặc làm đầu vào cho hệ thống phân phối điện áp thấp hơn).​

• Tần số: 50 Hz hoặc 60 Hz, với thiết kế được tối ưu hóa cho lưới điện khu vực cụ thể.​

Các dải sản phẩm này giúp chúng trở nên linh hoạt đối với nhiều hệ thống điện, từ nhà máy công nghiệp đến trang trại năng lượng tái tạo.​

Ứng dụng trong hệ thống điện hiện đại

â € <

Cơ sở công nghiệp và sản xuất

Máy biến áp phẳng công suất cao ngâm dầu ba pha là một phần không thể thiếu trong hệ thống phân phối điện công nghiệp, hỗ trợ máy móc hạng nặng như:​

• Truyền động động cơ: Cung cấp năng lượng cho động cơ cảm ứng lớn trong máy bơm, máy nén và hệ thống băng tải, nơi mô-men xoắn cao và điện áp ổn định là rất quan trọng.​

• Lò hồ quang và thiết bị hàn: Xử lý dòng điện cao và tải trọng thay đổi cần thiết cho quá trình nấu chảy và chế tạo kim loại.​

• Hệ thống tự động hóa: Cung cấp nguồn điện sạch, ổn định cho PLC (bộ điều khiển logic lập trình) và robot, nơi mà sự biến động điện áp có thể gây ra lỗi vận hành.​

Kích thước nhỏ gọn của chúng đặc biệt có giá trị trong môi trường nhà máy, nơi không gian sàn thường rất hạn chế.​

Tích hợp năng lượng tái tạo

Khi thế giới chuyển sang năng lượng sạch, các máy biến áp này đóng vai trò quan trọng trong việc kết nối các nguồn năng lượng tái tạo với lưới điện:​

• Nhà máy điện mặt trời: Chuyển đổi điện một chiều từ bộ biến tần mặt trời sang điện xoay chiều ba pha để tích hợp vào lưới điện phân phối trung thế.​

• Trang trại gió: Tăng công suất điện áp thay đổi từ tua-bin gió để phù hợp với thông số kỹ thuật của lưới điện, đồng thời chịu được những thay đổi tải động thường gặp trong các hệ thống năng lượng gió.​

• Hệ thống lưu trữ năng lượng bằng pin (BESS): Quản lý các chu kỳ sạc và xả công suất cao trong hệ thống lưu trữ năng lượng quy mô lớn, trong đó hiệu suất và độ ổn định nhiệt là rất quan trọng.​

Cơ sở hạ tầng tiện ích và lưới điện

Các công ty tiện ích dựa vào máy biến áp phẳng công suất cao ngâm dầu ba pha để:

• Phân phối trạm biến áp: Giảm điện lưới trung thế xuống mức phù hợp với khách hàng công nghiệp và thương mại.

• Hiện đại hóa lưới điện: Hỗ trợ các sáng kiến ​​lưới điện thông minh bằng cách tích hợp với các hệ thống giám sát kỹ thuật số (thông qua các cảm biến được nhúng trong bể chứa dầu) để cung cấp dữ liệu thời gian thực về nhiệt độ, tải và tình trạng cách điện.​

• Hệ thống điện dự phòng: Đảm bảo truyền tải điện đáng tin cậy trong các máy phát điện dự phòng và hệ thống UPS (bộ nguồn không bị gián đoạn) cho cơ sở hạ tầng quan trọng (bệnh viện, trung tâm dữ liệu, v.v.).​

Hướng dẫn lắp đặt, bảo trì và an toàn

â € <

Thực hành cài đặt thích hợp

Việc lắp đặt máy biến áp phẳng công suất cao ngâm dầu ba pha đòi hỏi phải tuân thủ các hướng dẫn nghiêm ngặt để đảm bảo an toàn và hiệu suất:

• Chuẩn bị mặt bằng: Khu vực lắp đặt phải bằng phẳng, thông thoáng và không có vật liệu dễ cháy. Có thể cần sử dụng nền bê tông hoặc tấm chống rung để giảm thiểu tiếng ồn và áp lực lên kết cấu.

• Nâng và định vị: Máy biến áp phải được nâng lên bằng các vấu nâng được chứng nhận (không bao giờ được nâng bằng nắp bình hoặc ống lót) để tránh làm hỏng các bộ phận bên trong.​

• Kết nối điện: Các ống lót cao áp (đầu nối cách điện) phải được kết nối với mạch sơ cấp và thứ cấp bằng cáp có định mức phù hợp với điện áp và dòng điện của máy biến áp. Giá trị mô-men xoắn cho các kết nối phải tuân theo thông số kỹ thuật của nhà sản xuất để tránh hồ quang điện.​

• Kiểm tra mức dầu và áp suất: Sau khi lắp đặt, phải kiểm tra mức dầu trong bình chứa (nếu có) và phải kiểm tra rò rỉ trong bình bằng cách thử áp suất (thường là 0.1 MPa trong 30 phút).​

Quy trình Bảo dưỡng Định kỳ

Để đảm bảo độ tin cậy lâu dài, việc bảo trì thường xuyên là điều cần thiết:

• Phân tích dầu: Lấy mẫu và kiểm tra định kỳ dầu điện môi (mỗi 1-2 năm) để kiểm tra độ ẩm, độ axit và tạp chất dạng hạt. Độ ẩm quá cao (≥20 ppm) có thể làm giảm độ bền cách điện, trong khi độ axit cao (≥0.1 mg KOH/g) cho thấy dầu bị thoái hóa.​

• Kiểm tra bằng mắt: Kiểm tra rò rỉ dầu, ăn mòn ở bình chứa và hư hỏng ở ống lót hoặc cánh tản nhiệt (nếu có).​

• Chụp ảnh nhiệt: Sử dụng camera hồng ngoại để phát hiện các điểm nóng trong cuộn dây hoặc kết nối, có thể chỉ ra các mối nối lỏng lẻo hoặc lỗi bên trong.​

• Kiểm tra điện trở cách điện: Đo điện trở giữa cuộn dây và đất (sử dụng megohm kế) để đánh giá tình trạng cách điện. Giá trị phải luôn cao hơn ngưỡng do nhà sản xuất quy định (thường ≥1000 MΩ ở 25°C).​

Tuân thủ và Tiêu chuẩn An toàn

Các máy biến áp này phải tuân thủ các tiêu chuẩn an toàn toàn cầu, bao gồm:

• IEC 60076: Tiêu chuẩn quốc tế về máy biến áp điện, bao gồm thiết kế, thử nghiệm và hiệu suất.​

• IEEE C57.12.28: Thông số kỹ thuật cho máy biến áp phân phối ngâm trong chất lỏng.​

• NFPA 70 (NEC): Các yêu cầu của Bộ luật điện quốc gia về lắp đặt, nối đất và bảo vệ quá dòng.​

Các tính năng an toàn chính bao gồm van giảm áp (để ngăn ngừa vỡ bình trong trường hợp xảy ra sự cố bên trong), đầu nối đất (để xả tĩnh điện) và lớp phủ bình chống cháy (để giảm nguy cơ hỏa hoạn).​

Xu hướng tương lai của máy biến áp phẳng công suất cao ngâm dầu ba pha

â € <

Tích hợp với công nghệ lưới điện thông minh

Thế hệ tiếp theo của các máy biến áp này sẽ có các khả năng kỹ thuật số nâng cao, chẳng hạn như:

• Cảm biến IoT: Cảm biến nhúng để theo dõi nhiệt độ dầu, áp suất và mức khí hòa tan theo thời gian thực (để phát hiện các lỗi mới phát sinh như hồ quang điện hoặc quá nhiệt).​

• Chẩn đoán từ xa: Nền tảng đám mây phân tích dữ liệu cảm biến để dự đoán nhu cầu bảo trì, giảm thời gian ngừng hoạt động ngoài kế hoạch.​

• Đồng bộ hóa lưới điện: Khả năng tương thích với các hệ thống quản lý lưới điện tiên tiến để hỗ trợ dòng điện hai chiều (quan trọng đối với việc tích hợp năng lượng tái tạo).​

Đổi mới vật liệu vì sự bền vững

Các nhà sản xuất ngày càng chú trọng vào các thiết kế thân thiện với môi trường:

• Dầu điện môi phân hủy sinh học: Este tổng hợp có nguồn gốc từ các nguồn tái tạo (ví dụ: dầu thực vật) có hiệu suất tương tự như dầu khoáng nhưng ít gây hại cho môi trường hơn trong trường hợp rò rỉ.​

• Linh kiện có thể tái chế: Sử dụng thép tái chế cho bể chứa và lõi, cùng với thiết kế mô-đun giúp tháo rời dễ dàng và thu hồi vật liệu khi hết vòng đời.​

• Sản xuất ít carbon: Áp dụng các quy trình sản xuất tiết kiệm năng lượng (ví dụ: dập lõi ít ​​tổn thất) để giảm lượng khí thải carbon của máy biến áp.​

Xếp hạng công suất cao hơn cho các ứng dụng mới nổi

Khi nhu cầu về hệ thống điện công suất cao ngày càng tăng (ví dụ như trong các trạm sạc xe điện và máy điện phân hydro), các nhà sản xuất đang phát triển máy biến áp phẳng ba pha ngâm dầu với công suất định mức vượt quá 10 MVA. Những thiết kế này sẽ mở rộng ranh giới của công nghệ phẳng, với những cải tiến như cuộn dây phân đoạn và hệ thống làm mát tiên tiến (ví dụ như tuần hoàn dầu cưỡng bức) để xử lý tải cực đại.​

Kết luận

Máy biến áp phẳng công suất cao ba pha ngâm dầu đại diện cho một bước tiến đáng kể trong chuyển đổi năng lượng điện, mang lại mật độ công suất, hiệu suất và độ tin cậy vượt trội cho các ứng dụng có nhu cầu cao. Sự kết hợp giữa công nghệ phẳng và công nghệ ngâm dầu giải quyết những thách thức chính của hệ thống điện hiện đại—hạn chế về không gian, hiệu quả năng lượng và quản lý nhiệt—khiến nó trở nên không thể thiếu trong các lĩnh vực công nghiệp, năng lượng tái tạo và tiện ích. Khi công nghệ phát triển, những máy biến áp này sẽ tiếp tục đóng vai trò then chốt trong việc hỗ trợ quá trình chuyển đổi sang lưới điện thông minh hơn và bền vững hơn. Đối với các kỹ sư, quản lý cơ sở vật chất và nhà cung cấp dịch vụ tiện ích, việc hiểu rõ khả năng và lợi ích của chúng là điều cần thiết để thiết kế và vận hành các hệ thống điện hiệu suất cao trong thế kỷ 21.
