Requisitos técnicos de instalação de transformadores de distribuição imersos em óleo

1. Transformadores de distribuição imersos em óleo montados em colunas

Requisitos Essenciais de Segurança

• Distância básicaA distância mínima entre o transformador e os objetos ao redor é de ≤2.5 m.
• Requisito de aterramentoTodos os componentes de ferro devem ser devidamente aterrados; a altura de aterramento das partes condutoras expostas é de ≥3.5 m.
• FixaçãoA base do transformador é fixada a uma bancada, e a parte superior é presa a postes de energia com fixadores metálicos.
• Isolamento de linhaAs linhas de entrada/saída superior e inferior do transformador devem utilizar isolamento multicamadas.
• Fusível de queda de alta tensão:
  • A altura mínima entre o fusível e o solo é de ≥4m.
  • A distância mínima entre o fusível e os objetos adjacentes é de ≥0.5 m.
  • O ângulo entre a linha central do fusível e a linha vertical é de 25° a 30°.
• Warning SignColoque uma placa de aviso bem visível com os dizeres “Proibido Subir, Perigo de Alta Tensão!”.

2. Transformadores de distribuição imersos em óleo para instalação interna

Requisitos Essenciais de Segurança

• VentilaçãoA sala dos transformadores deve ter boa ventilação natural para garantir a dissipação de calor.
• Classificação de resistência ao fogoA sala de transformadores deve atender aos padrões de resistência ao fogo da Classe I.
• Distâncias livres:
  • A distância mínima livre entre as superfícies frontal/traseira/lateral do transformador e as paredes da sala é de ≥0.6 m.
  • A distância mínima livre entre o transformador e a porta da sala é de ≥0.8 m.
• Portas e janelas:
  • As portas e janelas dos quartos devem abrir para fora para facilitar a evacuação em caso de emergência.
  • A parte inferior das portas e janelas deve ser equipada com persianas para permitir a circulação de ar.

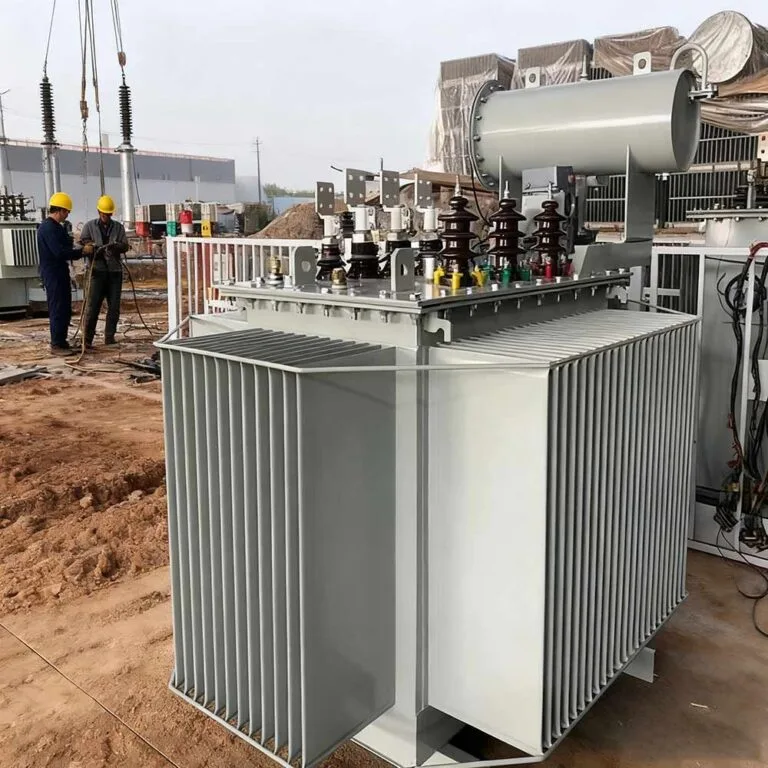

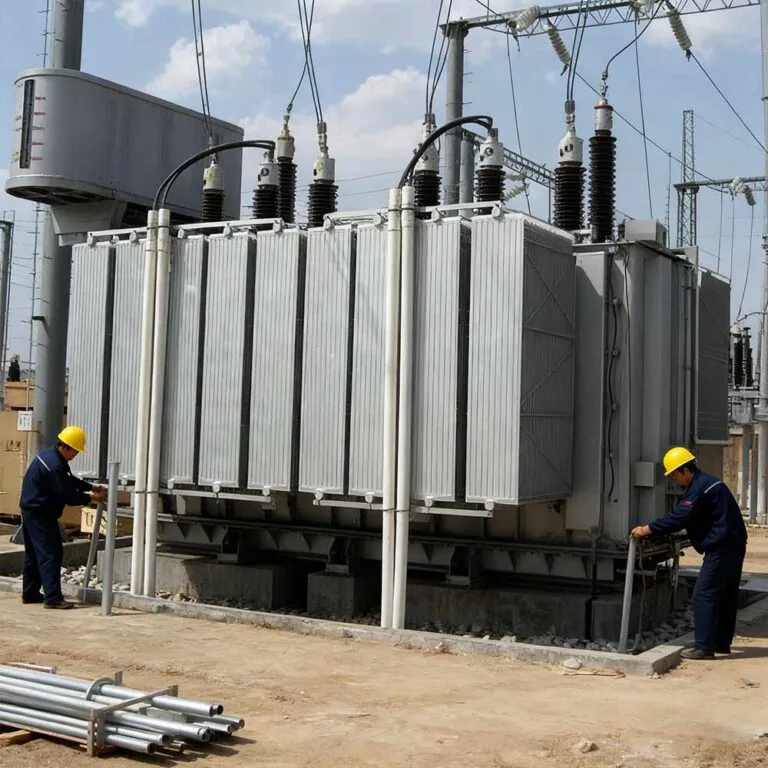

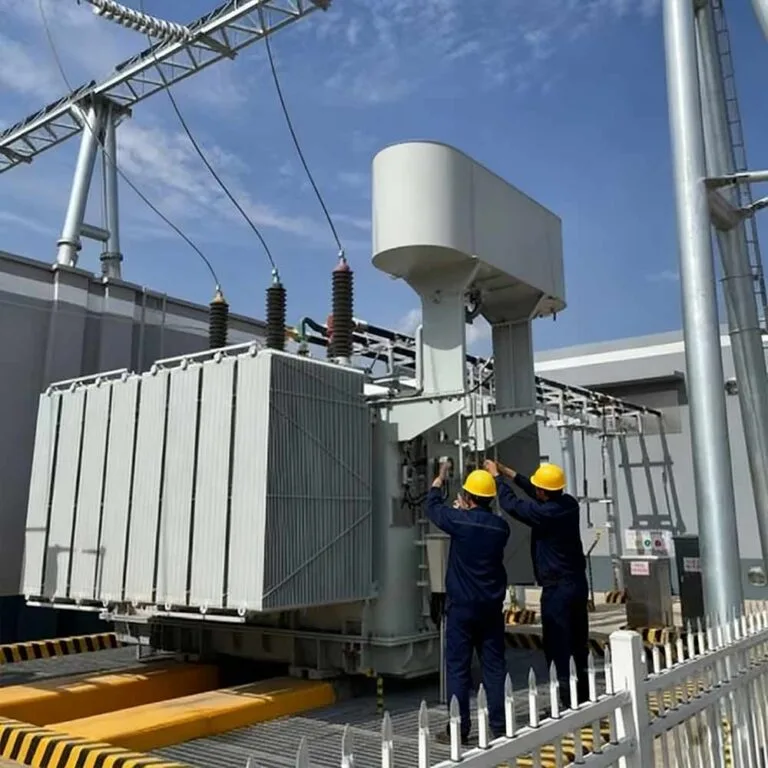

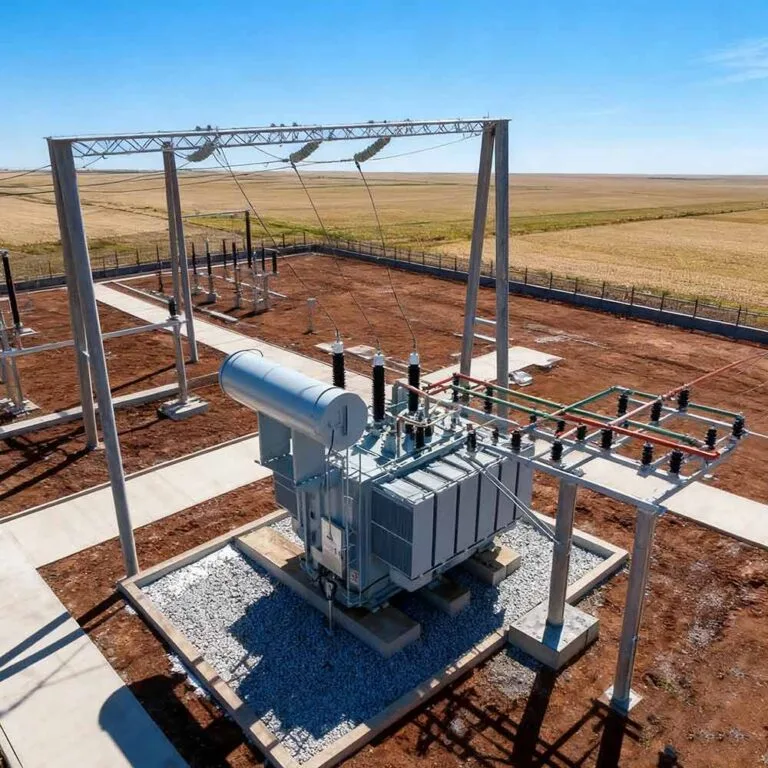

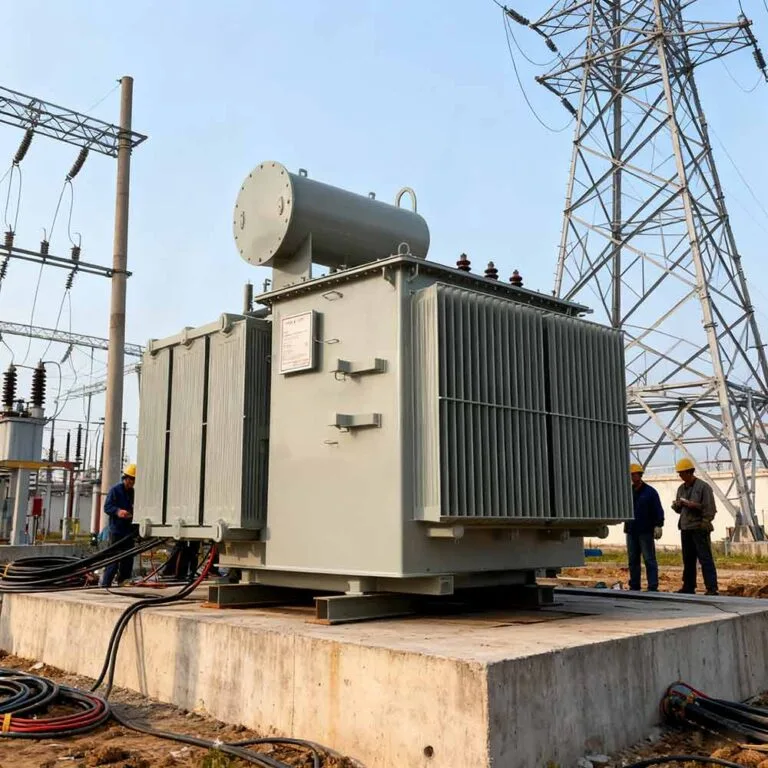

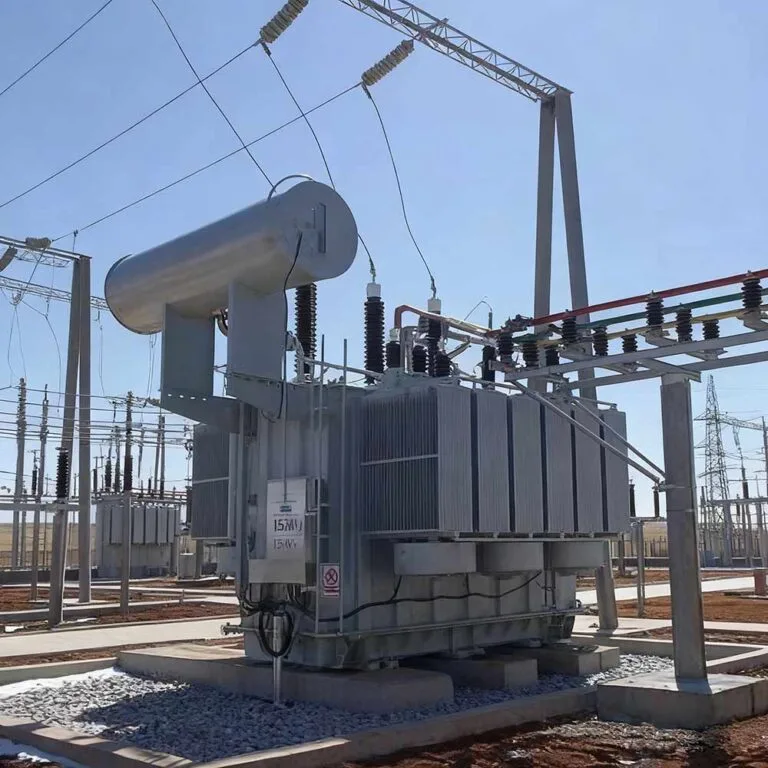

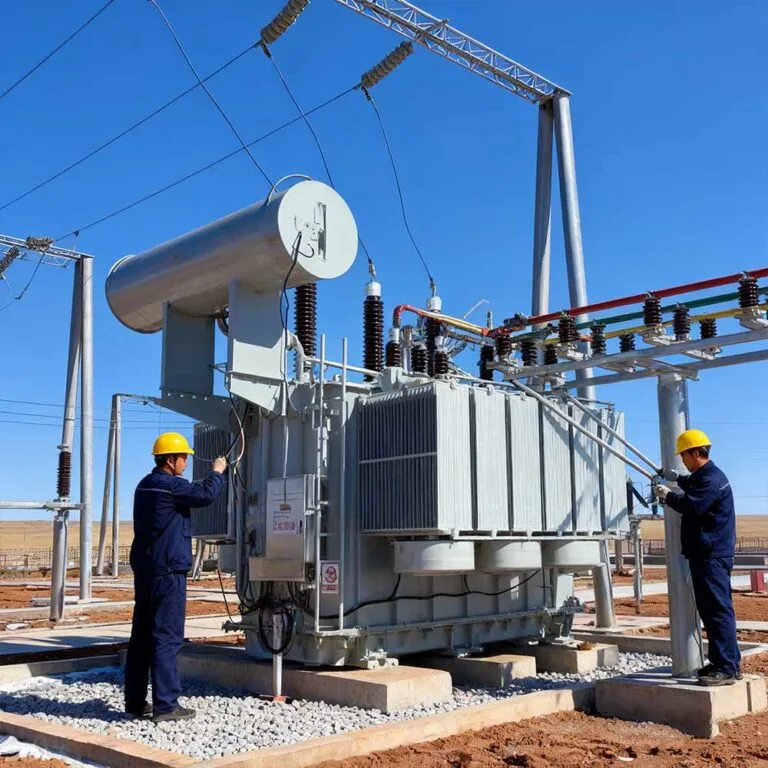

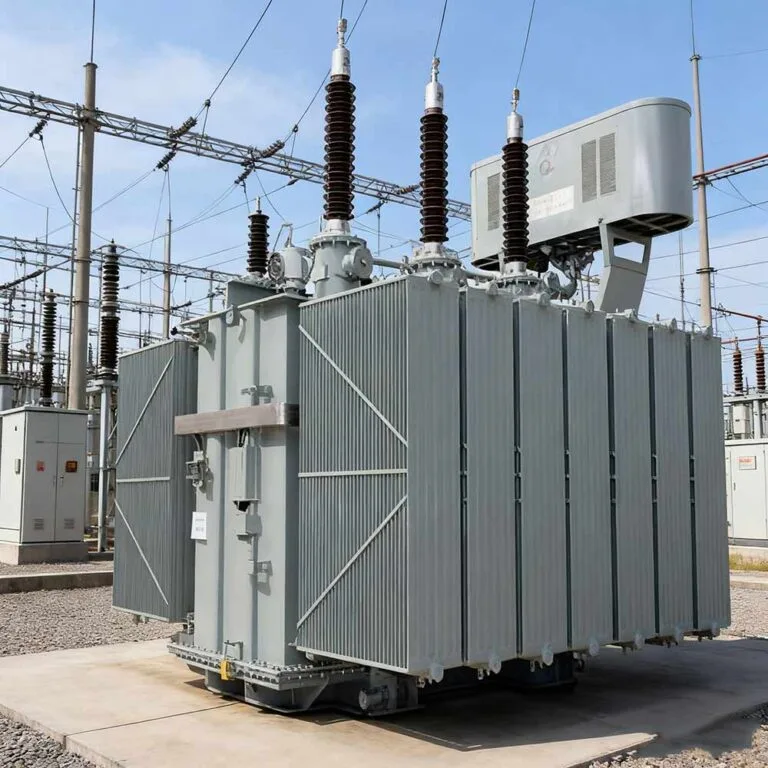

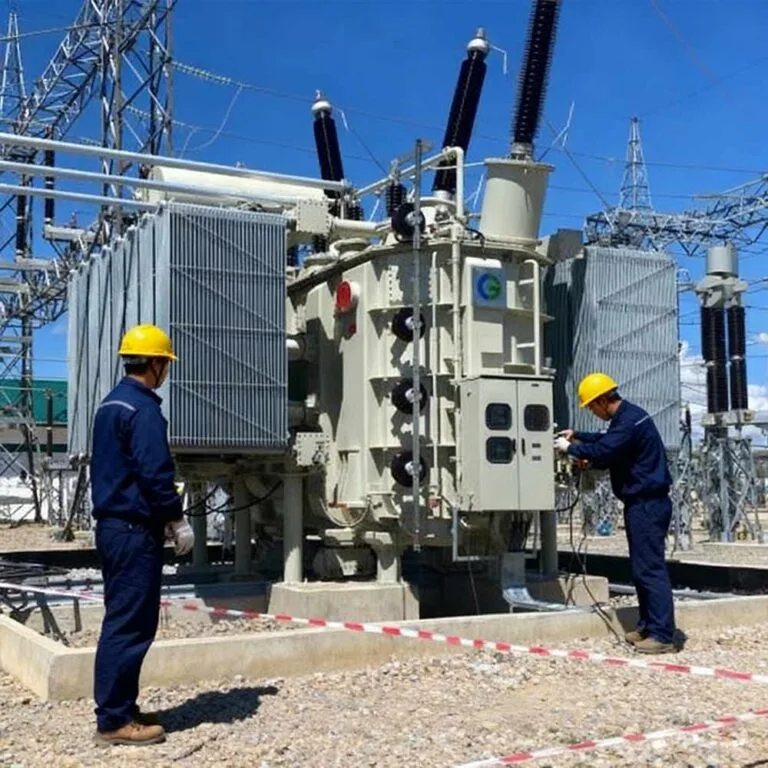

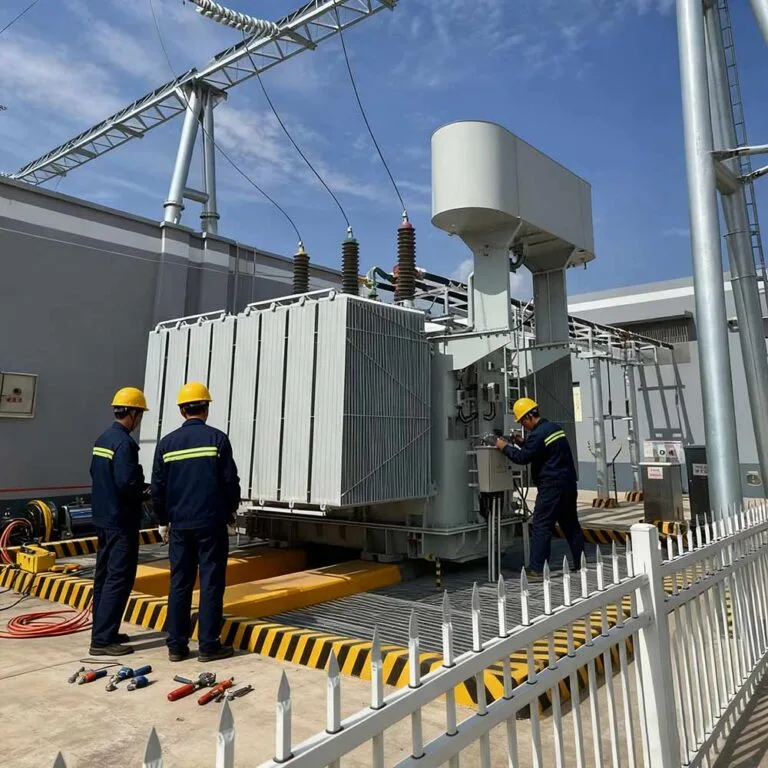

3. Transformadores de distribuição imersos em óleo montados no solo

Requisitos Essenciais de Segurança

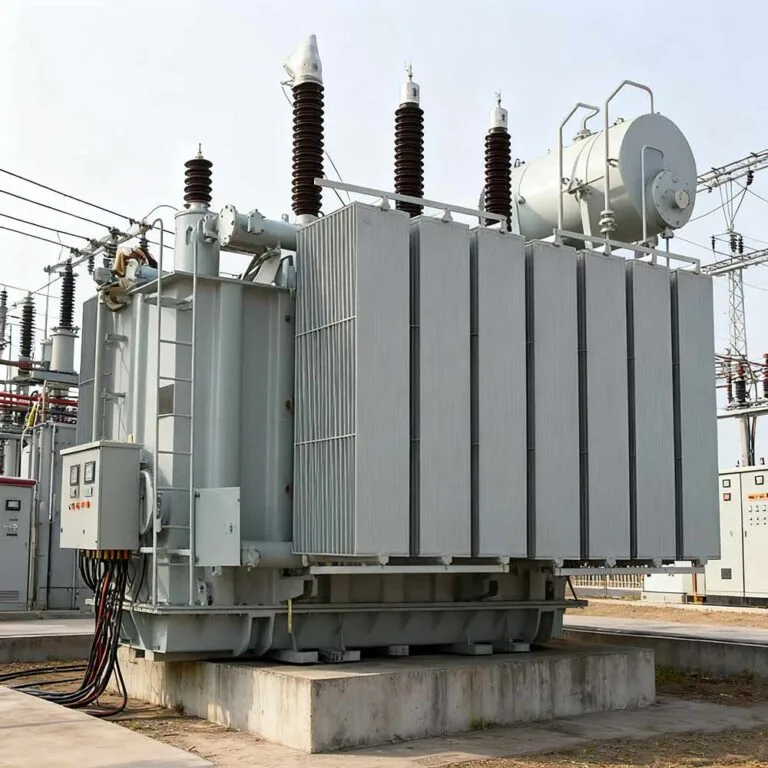

• Altura da fundaçãoA fundação do transformador deve estar a uma altura ≥0.2 m acima do nível do solo; canais de drenagem devem ser instalados ao redor dos transformadores em áreas sujeitas a inundações.

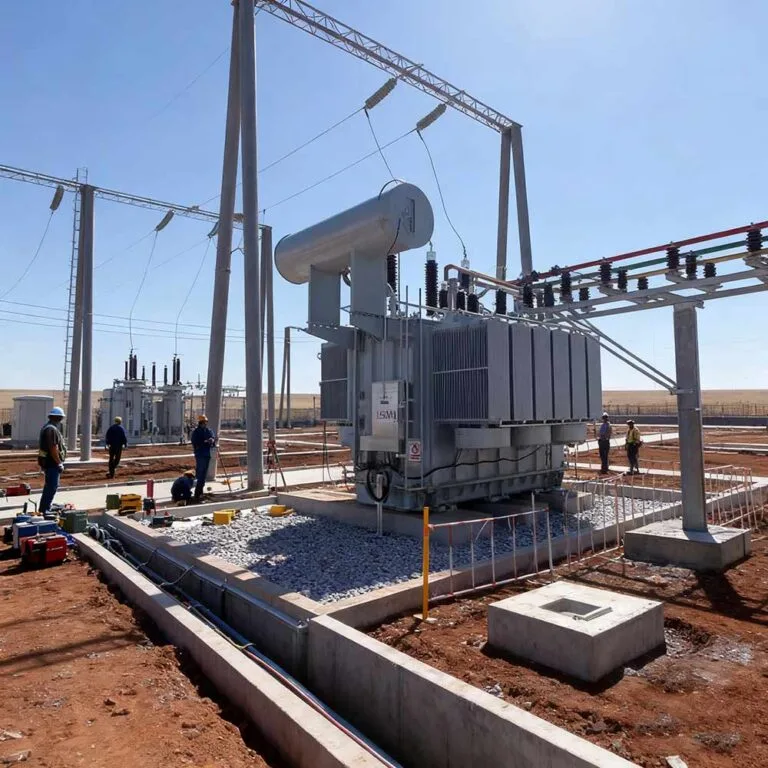

• Proteção ao redor:
  • Devem ser instaladas paredes de tijolo ou pedra (não cercas de bambu/madeira) ao redor do transformador, com altura ≤1.8m.
  • A porta de parede deve ser feita de materiais resistentes ao fogo, abrir para fora e poder ser trancada.

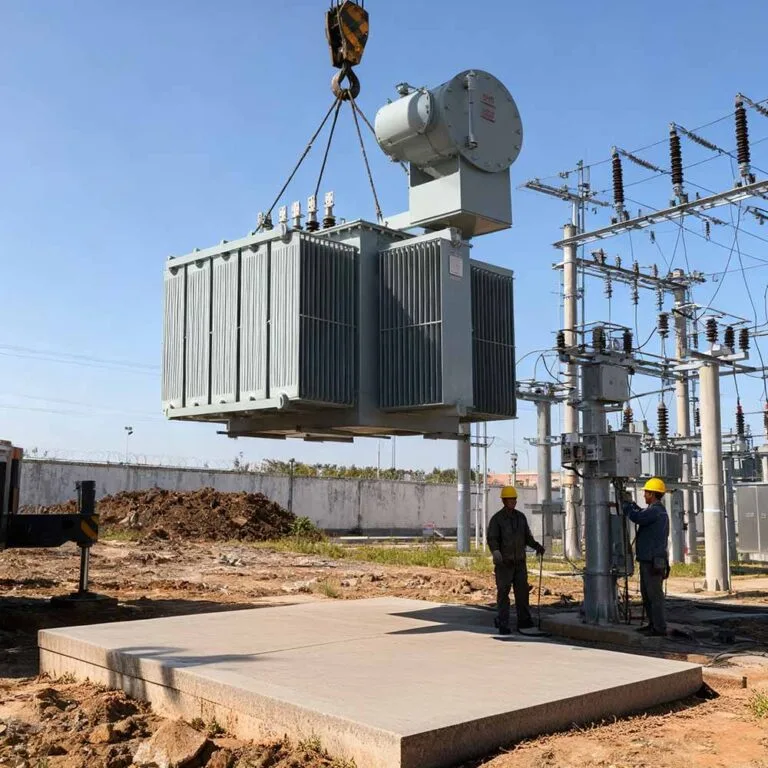

• Instalação da plataformaO transformador deve ser instalado em uma plataforma com altura mínima de ≥2.5 m.
• Requisitos de espaçamento:
  • Para dois ou mais transformadores instalados ao ar livre, a distância mínima entre suas superfícies externas é de ≥1.25 m.
  • A distância mínima entre o transformador e edifícios inflamáveis ​​é de ≥5m.
  • A distância mínima entre o transformador e os edifícios resistentes ao fogo é de ≥3m.
• Warning SignInstale uma placa de aviso bem visível com a inscrição “PARE, PERIGO DE ALTA TENSÃO” na parede ou plataforma de instalação ao redor.
