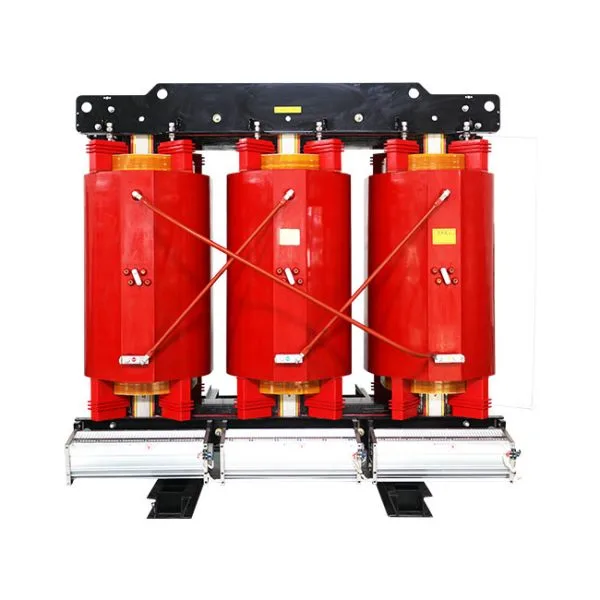

Trafo Tipe Kering Efisiensi Tinggi Tiga Fasa 10kv

Deskripsi

Seiring perkembangan kota-kota modern, ruang listrik— khususnya di gedung-gedung tinggi dan struktur yang membutuhkan peringkat keselamatan kebakaran tinggi —harus mematuhi peraturan pencegahan kebakaran dan ledakan yang ketat berdasarkan kode keselamatan kebakaran. Transformator tipe kering , karena keunggulan bawaannya seperti tahan api , desain tahan ledakan , pengoperasian bebas polusi , dan kinerja bebas perawatan , telah banyak digunakan di:

• Bangunan tinggi
• Fasilitas bawah tanah
• Daerah padat penduduk
• Lingkungan lembab

Akibatnya, proporsi transformator tipe kering dalam sistem distribusi perkotaan telah meningkat secara signifikan dalam beberapa tahun terakhir.

Kepatuhan terhadap Standar Nasional

Seri produk ini mematuhi standar nasional Tiongkok berikut ini:

1. GB 1094: Power Transformers
2. GB / T 10228: Parameter Teknis dan Persyaratan untuk Transformator Daya Tipe Kering
3. GB 20052: Batasan dan Tingkatan Efisiensi Energi untuk Transformator Daya

Klasifikasi Efisiensi Energi

Seri produk saat ini dikategorikan menjadi tiga tingkat efisiensi energi:

1. SCB18 Kelas I Efisiensi (NX1):Efisiensi ultra tinggi (selaras dengan IEC 60076-20 Tingkat 3).
2. SCB14 Kelas II Efisiensi (NX2):Efisiensi tingkat lanjut (kompatibel dengan NEMA TP-1 persyaratan).
3. SCB12 Kelas III Efisiensi (NX3): Efisiensi standar (memenuhi tuntutan pasar dasar).

Fitur Struktural

Fitur Teknis Transformator Tipe Kering

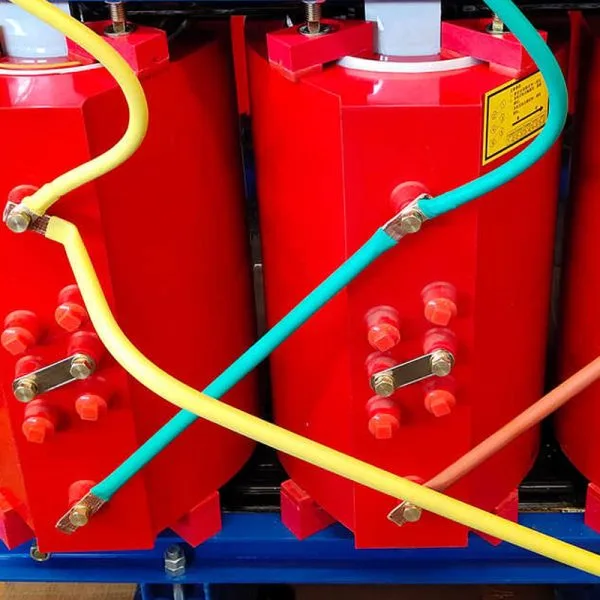

1. Kumparan Resin Cor HV/LV:
   • Resistensi hubung singkat yang kuat, perawatan minimal, efisiensi operasional yang tinggi, tapak kompak, dan tingkat kebisingan rendah.
   • Ideal untuk aplikasi yang menuntut pencegahan kebakaran dan ledakan, seperti kompleks komersial dan gardu induk bawah tanah.
2. Proses Pengecoran Lanjutan:
   • Mempekerjakan pencampuran statis, pengecoran vakum, dan teknik tekanan positif, memastikan kinerja mekanis dan listrik yang unggul dibandingkan dengan pengecoran vakum konvensional tanpa tekanan positif.
3. Desain yang Dioptimalkan untuk Simulasi:
   • Analisis resonansi inti: Mengurangi resonansi rongga inti untuk mengurangi kebisingan (≤55 dB(A) per IEC 60076-10).
   • Simulasi impuls petir: Meningkatkan kemampuan menahan petir (hingga 170kV untuk IEC 60076-3).
   • Pengurangan debit parsial: Dicapai dengan mengoptimalkan distribusi medan listrik antar lapisan dan segmental (PDIV ≥ 15kV).
4. Kinerja Termal:
   • Enkapsulasi resin lapisan tipis mencegah retak dan memastikan pembuangan panas yang efisien (kenaikan suhu ≤ 80K (di bawah beban terukur).
5. Kapasitas Berlebih:
   • Bahan isolasi Kelas H untuk belitan HV/LV memungkinkan:
     • Beban kontinu 110% in mode pendinginan otomatis.
     • Beban kontinu 150% in mode pendinginan udara paksa (per IEEE C57.96).
6. Sistem Pemantauan Cerdas:
   • Perlindungan suhu terintegrasi:
     • Deteksi dan tampilan waktu nyata suhu belitan tiga fase.
     • Kipas pendingin mulai/berhenti otomatis dengan alarm ke fungsi perjalanan (ambang batas dapat dikonfigurasi melalui IEC 61850 protokol).
7. Keunggulan Desain:
   • Penutup estetika:Desain industri modern.
   • Hemat ruang: Dimensi yang ringkas mengurangi kebutuhan ruang lantai.
   • Instalasi hemat biaya:Penyederhanaan penerapan dengan rekayasa sipil minimal.
