Qu'est-ce qu'un transformateur de puissance ? Guide complet sur son fonctionnement, ses types et sa maintenance

Nombreuses sont les personnes qui s'interrogent sur ces gros appareils électriques bourdonnants qui constituent l'épine dorsale de notre infrastructure énergétique. Alors, commençons par la question la plus fondamentale : Qu'est-ce qu'un transformateur de puissance ?Ce guide complet a pour but de décrypter tous les aspects des transformateurs de puissance, de leur définition et de leurs composants essentiels à leurs principes de fonctionnement, leurs différents types, l'optimisation de leur rendement, les protocoles de maintenance et les dernières tendances technologiques. Que vous soyez un professionnel du secteur, un gestionnaire d'installations ou simplement quelqu'un qui souhaite comprendre la technologie qui alimente notre quotidien, ce guide vous offre des informations claires et pertinentes, étayées par une expérience pratique et une expertise reconnue.

Rendement des transformateurs de grande puissance (11)

Les transformateurs de puissance sont indispensables dans systèmes électriques modernesLes transformateurs permettent le transport et la distribution sûrs et efficaces de l'énergie électrique sur de vastes distances. Sans eux, l'électricité à haute tension produite dans les centrales électriques ne pourrait être acheminée vers les foyers, les entreprises et les installations industrielles à des niveaux de tension utilisables. Fort de plusieurs décennies d'expérience pratique dans le secteur des transformateurs, j'ai pu constater directement l'impact de ces dispositifs sur la fiabilité de l'approvisionnement énergétique, les coûts d'exploitation et la durabilité environnementale. Plongeons ensemble au cœur du monde des transformateurs de puissance pour répondre à toutes vos questions.

Table des matières cacher

1 Qu'est-ce qu'un transformateur de puissance ? Composants essentiels dévoilés

2 Comment fonctionnent les transformateurs de puissance ? Exploration de l’induction électromagnétique dans les transformateurs de puissance

3 Différents types de transformateurs de puissance : lequel convient à votre application ?

4 Rendement des transformateurs de puissance : stratégies pour réduire les pertes d’énergie et les coûts

5 Transformateur de puissance à bain d'huile vs transformateur à sec : une comparaison détaillée

6 Caractéristiques des transformateurs de puissance décodées : kVA, tension et normes de sécurité

Qu'est-ce qu'un transformateur de puissance ? Composants essentiels dévoilés

Si vous avez déjà aperçu en voiture un transformateur électrique, ces imposants appareils cylindriques ou rectangulaires, vous avez vu des transformateurs de puissance en action. Mais qu'est-ce qu'un transformateur de puissance exactement, et comment fonctionne-t-il ? Un transformateur de puissance est, en substance, un appareil électrique qui transfère l'énergie électrique entre deux circuits ou plus grâce au principe de l'induction électromagnétique, sans connexion électrique directe entre les circuits. Sa fonction principale est d'ajuster les niveaux de tension – en les élevant pour le transport sur de longues distances ou en les abaissant pour une utilisation sécurisée – tout en maintenant l'équilibre énergétique global (moins les pertes d'énergie minimales).

Pour bien comprendre ce qu'est un transformateur de puissance, il est essentiel d'en comprendre les principaux composants, chacun jouant un rôle vital dans ses performances, son rendement et sa durée de vie. Analysons ces éléments essentiels en nous concentrant sur leur conception, leurs matériaux et leur fonctionnement :

Noyau de fer : le cœur magnétique du transformateur de puissance

Le noyau de fer est souvent considéré comme le « cœur » d'un transformateur de puissance, car il sert de chemin au flux magnétique et concentre le champ magnétique généré par les enroulements. Sans un noyau correctement conçu, le transformateur subirait des pertes d'énergie excessives et un faible rendement.

Les principales caractéristiques des noyaux de fer sont les suivantes :

InteretIl facilite le transfert d'énergie magnétique entre les enroulements primaire et secondaire, assurant ainsi une induction électromagnétique efficace. En concentrant le champ magnétique, le noyau minimise les fuites de flux, qui entraîneraient autrement un gaspillage d'énergie.

ConstructionLa plupart des noyaux de transformateurs de puissance modernes sont constitués de fines tôles d'acier au silicium (également appelées acier électrique). Ces tôles sont recouvertes d'une couche isolante afin de réduire les pertes par courants de Foucault — des courants circulaires qui se forment à l'intérieur du matériau du noyau en raison de la variation du champ magnétique, générant de la chaleur et entraînant des pertes d'énergie.

Types communsIl existe deux principaux types de noyaux : les noyaux à noyau et les noyaux à coque. Les noyaux à noyau sont constitués d’enroulements enroulés autour des branches, ce qui les rend adaptés aux applications haute tension. Les noyaux à coque, quant à eux, entourent les enroulements, offrant une meilleure résistance mécanique et des fuites de flux réduites, ce qui les rend idéaux pour les applications basse tension et courant élevé.

Ces dernières années, les matériaux de cœur avancés, comme le métal amorphe, ont gagné en popularité. Les noyaux en métal amorphe offrent des pertes dans le noyau nettement inférieures (jusqu'à 70 % de moins que l'acier au silicium traditionnel), mais leur coût initial est plus élevé. Ils sont particulièrement utiles dans les applications où l'efficacité énergétique est primordiale, comme les projets d'énergies renouvelables.

Enroulements : les voies conductrices de l’énergie électrique

Les enroulements sont les bobines conductrices qui transportent le courant électrique et sont responsables de la génération et de la réception du champ magnétique. Tout transformateur de puissance possède au moins deux enroulements : l’enroulement primaire et l’enroulement secondaire.

Détails clés concernant les enroulements :

Enroulement primaireCet enroulement reçoit l'énergie électrique de la source d'entrée (par exemple, une centrale électrique ou une ligne de transport). Lorsqu'un courant alternatif (CA) circule dans l'enroulement primaire, il crée un champ magnétique variable dans le noyau de fer.

Enroulement secondaireCet enroulement est couplé inductivement à l'enroulement primaire par le biais du champ magnétique. La variation du champ magnétique provenant de l'enroulement primaire induit une tension dans l'enroulement secondaire, qui fournit ensuite de l'énergie électrique au circuit de sortie (par exemple, une ligne de distribution ou une charge industrielle).

Matériaux et isolationLes enroulements sont généralement en cuivre ou en aluminium. Le cuivre offre une meilleure conductivité et des pertes par effet Joule plus faibles, mais il est plus cher, tandis que l'aluminium constitue une alternative économique, malgré des pertes légèrement supérieures. Ces deux matériaux sont isolés par des matériaux de haute qualité (comme du papier, des films polymères ou de l'émail) afin d'éviter les courts-circuits entre les spires ou entre les enroulements et le noyau.

Le nombre de spires de chaque enroulement détermine le rapport de transformation de la tension. Par exemple, un transformateur élévateur possède plus de spires à l'enroulement secondaire qu'à l'enroulement primaire, tandis qu'un transformateur abaisseur en possède moins à l'enroulement secondaire.

Système d'isolation : préserver l'efficacité et la sécurité

Le système d'isolation est un élément essentiel qui prévient les claquages électriques et garantit le fonctionnement sûr et efficace du transformateur de puissance. Il isole les parties conductrices (enroulements, noyau, conducteurs) entre elles et de la cuve ou du châssis du transformateur.

Types d'isolation couramment utilisés dans les transformateurs de puissance :

Isolation à l'huileUtilisée dans les transformateurs immergés, l'huile isolante remplit une double fonction : elle assure l'isolation électrique et dissipe la chaleur (refroidissement). Une huile de transformateur de haute qualité présente une excellente rigidité diélectrique, une conductivité thermique élevée et une grande stabilité chimique. Parmi les options écologiques modernes, on trouve les huiles végétales biodégradables, qui réduisent les risques environnementaux en cas de fuite.

Isolation solideCela inclut des matériaux comme le papier kraft, le carton pressé et les composites polymères. L'isolation solide sert à envelopper les enroulements, à séparer les tôles du noyau et à isoler les conducteurs. Elle est souvent imprégnée d'huile ou de résine pour améliorer ses propriétés diélectriques et sa résistance à l'humidité.

Isolation au gazPrincipalement utilisés dans les transformateurs secs et certaines applications haute tension, des gaz comme l'hexafluorure de soufre (SF₆) ou l'azote assurent l'isolation électrique. Le SF₆ est particulièrement efficace pour les applications haute tension grâce à son excellente rigidité diélectrique et à ses propriétés d'extinction d'arc.

Système de refroidissement : maintien des températures de fonctionnement optimales

Les transformateurs de puissance génèrent de la chaleur en fonctionnement (due aux pertes dans le noyau et aux pertes par effet Joule). Si cette chaleur n'est pas dissipée efficacement, elle peut endommager l'isolation, réduire le rendement et diminuer la durée de vie du transformateur. Les systèmes de refroidissement sont conçus pour maintenir le transformateur en fonctionnement dans des limites de température sûres.

Systèmes de refroidissement courants pour les transformateurs de puissance :

Refroidissement à base d'huileUtilisé dans les transformateurs immergés, ce système comprend la circulation naturelle d'huile (ONAN : circulation naturelle d'huile et d'air) et la circulation forcée d'huile (OFAF : circulation forcée d'huile et d'air). L'ONAN repose sur la convection naturelle de l'huile et de l'air, ce qui le rend adapté aux transformateurs de petite et moyenne taille. L'OFAF utilise des pompes pour faire circuler l'huile et des ventilateurs pour refroidir les radiateurs, permettant ainsi une meilleure dissipation de la chaleur pour les transformateurs de grande taille.

Refroidissement par airDans les transformateurs secs, le refroidissement par air peut être naturel (AN) ou forcé (AF). Le refroidissement naturel utilise la convection pour dissiper la chaleur, tandis que le refroidissement forcé utilise des ventilateurs pour souffler de l'air sur les enroulements et le noyau. Les transformateurs secs à refroidissement forcé peuvent supporter des charges plus élevées temporairement.

Eau froideRéservé aux transformateurs de très grande puissance (par exemple, ceux utilisés dans les centrales électriques ou les complexes industriels), le refroidissement par eau utilise l'eau comme fluide caloporteur. L'eau circule dans des serpentins ou des échangeurs de chaleur, absorbant la chaleur de l'huile ou des enroulements du transformateur. Ce système offre une grande efficacité de dissipation thermique, mais nécessite des infrastructures supplémentaires (alimentation en eau, traitement) pour prévenir la corrosion et l'entartrage.

J'ai participé à la rénovation d'un transformateur de sous-station vieux de 40 ans. À l'ouverture de l'appareil, nous avons été impressionnés par l'excellent état de conservation du noyau et des enroulements, grâce à la conception d'origine du système d'isolation et de refroidissement. Cette expérience a mis en évidence l'importance de composants de haute qualité pour garantir la durabilité des transformateurs de puissance.

Comment fonctionnent les transformateurs de puissance ? Exploration de l’induction électromagnétique dans les transformateurs de puissance

Maintenant que nous comprenons les composants essentiels d'un transformateur de puissance, répondons à une autre question clé : comment fonctionnent les transformateurs de puissance ? Le fonctionnement de tous les transformateurs de puissance repose sur le principe fondamental de l'induction électromagnétique, découvert par Michael Faraday au XIXe siècle. Bien que la science sous-jacente puisse paraître complexe, nous pouvons la décomposer en étapes simples et faciles à comprendre.

Rendement des transformateurs de grande puissance (2)

En termes simples, un transformateur de puissance fonctionne en convertissant l'énergie électrique en énergie magnétique, puis de nouveau en énergie électrique, tout en permettant d'ajuster les niveaux de tension. Examinons son fonctionnement étape par étape :

Le processus de fonctionnement de base d'un transformateur de puissance

Le courant d'entrée crée un champ magnétiqueLorsqu'un courant alternatif (CA) est appliqué à l'enroulement primaire, il produit un champ magnétique variable autour de celui-ci. Contrairement au courant continu (CC), le CA change de direction périodiquement (généralement 50 ou 60 fois par seconde dans les réseaux électriques), ce qui provoque une expansion et une contraction continues du champ magnétique.
Le champ magnétique se concentre dans le noyauLe noyau de fer du transformateur canalise le champ magnétique variable, le concentrant et minimisant les fuites. Ceci garantit que la majeure partie du flux magnétique alimente l'enroulement secondaire.
Tension induite dans l'enroulement secondaireLorsque le champ magnétique variable traverse les spires de l'enroulement secondaire, il induit une force électromotrice (FEM), ou tension, dans cet enroulement. C'est la loi de Faraday sur l'induction électromagnétique qui s'applique : l'amplitude de la tension induite est proportionnelle à la variation du flux magnétique et au nombre de spires de l'enroulement secondaire.
L'énergie électrique est transférée à la chargeLa tension induite dans l'enroulement secondaire génère un courant alternatif dans le circuit secondaire, fournissant ainsi de l'énergie électrique à la charge connectée (par exemple, habitations, usines ou bâtiments commerciaux). La puissance transférée est quasiment identique à la puissance absorbée (moins de faibles pertes dues à l'échauffement du noyau et du cuivre).

Principes électromagnétiques fondamentaux régissant le fonctionnement des transformateurs de puissance

Trois principes électromagnétiques fondamentaux sont essentiels pour comprendre le fonctionnement des transformateurs de puissance :

Principe	Description	Application dans les transformateurs de puissance
Loi de Faraday	Un champ magnétique variable traversant une bobine de fil conducteur induit une tension dans celle-ci. Cette tension induite est proportionnelle au nombre de spires de la bobine et à la vitesse de variation du flux magnétique.	Elle constitue la base de l'induction de tension dans l'enroulement secondaire. Elle détermine le rapport de transformation de tension entre les enroulements primaire et secondaire.
Loi d'Ampère	Le champ magnétique autour d'un conducteur parcouru par un courant est proportionnel à l'intensité du courant qui traverse ce conducteur.	Ce document explique comment le courant primaire génère le champ magnétique dans le noyau. Il est utile pour concevoir le noyau et les enroulements afin de supporter des niveaux de courant spécifiques.
Loi de Lenz	Le courant induit dans une bobine circule dans une direction opposée à la variation du flux magnétique qui l'a induit.	Garantit l'équilibre de puissance entre les circuits primaire et secondaire. Prévient les surtensions et stabilise le fonctionnement du transformateur.

Rapport de transformation de tension : transformateur de puissance élévateur vs abaisseur

La caractéristique la plus importante d'un transformateur de puissance est sa capacité à ajuster les niveaux de tension, ce qui est déterminé par le rapport de transformation entre les enroulements primaire et secondaire. Le rapport de transformation est le rapport entre le nombre de spires de l'enroulement primaire (Np) et le nombre de spires de l'enroulement secondaire (Ns).

Le rapport de transformation de tension suit la formule suivante :

Vp/Vs = Np/Ns

Où : Vp = tension primaire, Vs = tension secondaire, Np = nombre de spires primaires, Ns = nombre de spires secondaires

Cette formule aboutit à deux résultats principaux. types de transformateurs de puissance en fonction du réglage de la tension :

Transformateur élévateur de puissanceLorsque l'enroulement secondaire comporte plus de spires que l'enroulement primaire (Ns > Np), la tension secondaire est supérieure à la tension primaire (Vs > Vp). Les transformateurs élévateurs sont utilisés dans les centrales électriques pour augmenter la tension de l'électricité produite (d'environ 11 kV à 220 kV ou plus) en vue de son transport sur de longues distances. Une tension plus élevée réduit l'intensité du courant, ce qui minimise les pertes par effet Joule (pertes I²R) dans les lignes de transport.

Transformateur de puissance abaisseurLorsque l'enroulement secondaire comporte moins de spires que l'enroulement primaire (Ns < Np), la tension secondaire est inférieure à la tension primaire (Vs < Vp). Les transformateurs abaisseurs sont utilisés dans les sous-stations situées à proximité des zones habitées ou des installations industrielles afin de réduire les tensions de transport élevées à des niveaux utilisables (par exemple, de 220 kV à 11 kV, puis de 11 kV à 415 V pour un usage commercial/industriel ou à 230 V pour un usage résidentiel).

Pour expliquer ce concept aux parties prenantes non techniques d'un projet précédent, j'ai utilisé l'analogie d'un engrenage de vélo : un petit engrenage (enroulement primaire avec peu de spires) relié à un grand engrenage (enroulement secondaire avec de nombreuses spires) agit comme un transformateur élévateur, augmentant la « tension » (le couple) mais diminuant le « courant » (la vitesse). Inversement, un grand engrenage relié à un petit engrenage agit comme un transformateur abaisseur, diminuant le couple mais augmentant la vitesse. Cette analogie visuelle leur a permis de saisir rapidement le concept fondamental de la transformation de tension.

Rendement des transformateurs de grande puissance (4)

Considérations pratiques relatives au fonctionnement des transformateurs de puissance

Bien que les principes de base du fonctionnement des transformateurs de puissance soient simples, leurs performances réelles sont influencées par plusieurs facteurs pratiques :

Pertes d'énergieAucun transformateur de puissance n'a un rendement de 100 %. Les principales pertes sont les pertes fer (par hystérésis et courants de Foucault) et les pertes cuivre (pertes par effet Joule dans les enroulements). Les pertes fer sont constantes quelle que soit la charge, tandis que les pertes cuivre augmentent avec le carré du courant (I²R). Les fabricants conçoivent les transformateurs de manière à minimiser ces pertes grâce à des matériaux de pointe et à des enroulements optimisés.

Dépendance à la fréquenceLes transformateurs de puissance sont conçus pour des fréquences de courant alternatif spécifiques (généralement 50 Hz en Europe, en Asie et en Afrique ; 60 Hz en Amérique du Nord et dans certaines régions d’Asie). Faire fonctionner un transformateur à une fréquence hors de sa plage de conception peut entraîner une surchauffe, une baisse de rendement et une défaillance prématurée.

Caractéristiques de chargeLes performances d'un transformateur de puissance varient selon le type de charge qu'il alimente. Les charges résistives (par exemple, les radiateurs, les lampes à incandescence) consomment du courant en phase avec la tension, tandis que les charges inductives (par exemple, les moteurs, les pompes) consomment du courant en retard et les charges capacitives (par exemple, les condensateurs, l'électronique de puissance) consomment du courant en avance. Les transformateurs doivent être dimensionnés pour supporter la puissance apparente totale (kVA) de la charge, y compris toute composante de puissance réactive.

Différents types de transformateurs de puissance : lequel convient à votre application ?

Lorsqu'on se demande « qu'est-ce qu'un transformateur de puissance ? », il est important de comprendre que tous les transformateurs de puissance ne sont pas identiques. Il existe plusieurs types distincts, chacun conçu pour répondre à des exigences d'application, des niveaux de tension et des configurations de système spécifiques. Choisir le bon type de transformateur de puissance est essentiel pour garantir l'efficacité, la fiabilité et la rentabilité. Examinons les types les plus courants et leurs principales applications :

Transformateur élévateur de puissance

Comme nous l'avons évoqué précédemment, les transformateurs élévateurs sont conçus pour augmenter la tension entre l'enroulement primaire et l'enroulement secondaire. Ils sont principalement utilisés dans les centrales électriques (thermiques, hydrauliques, nucléaires ou à énergies renouvelables) où l'électricité est produite à des tensions relativement basses (de 11 kV à 33 kV). Les transformateurs élévateurs augmentent cette tension à des niveaux élevés (132 kV, 220 kV, 400 kV ou plus) pour le transport d'électricité sur de longues distances. En augmentant la tension, le courant est réduit, ce qui minimise les pertes d'énergie dans les lignes de transport et rend le transport d'électricité sur de longues distances économiquement viable.

Caractéristiques principales des transformateurs élévateurs de puissance : nombre de spires plus élevé dans l’enroulement secondaire, isolation robuste pour supporter les hautes tensions et systèmes de refroidissement efficaces pour gérer la chaleur générée lors du transport de puissance élevée.

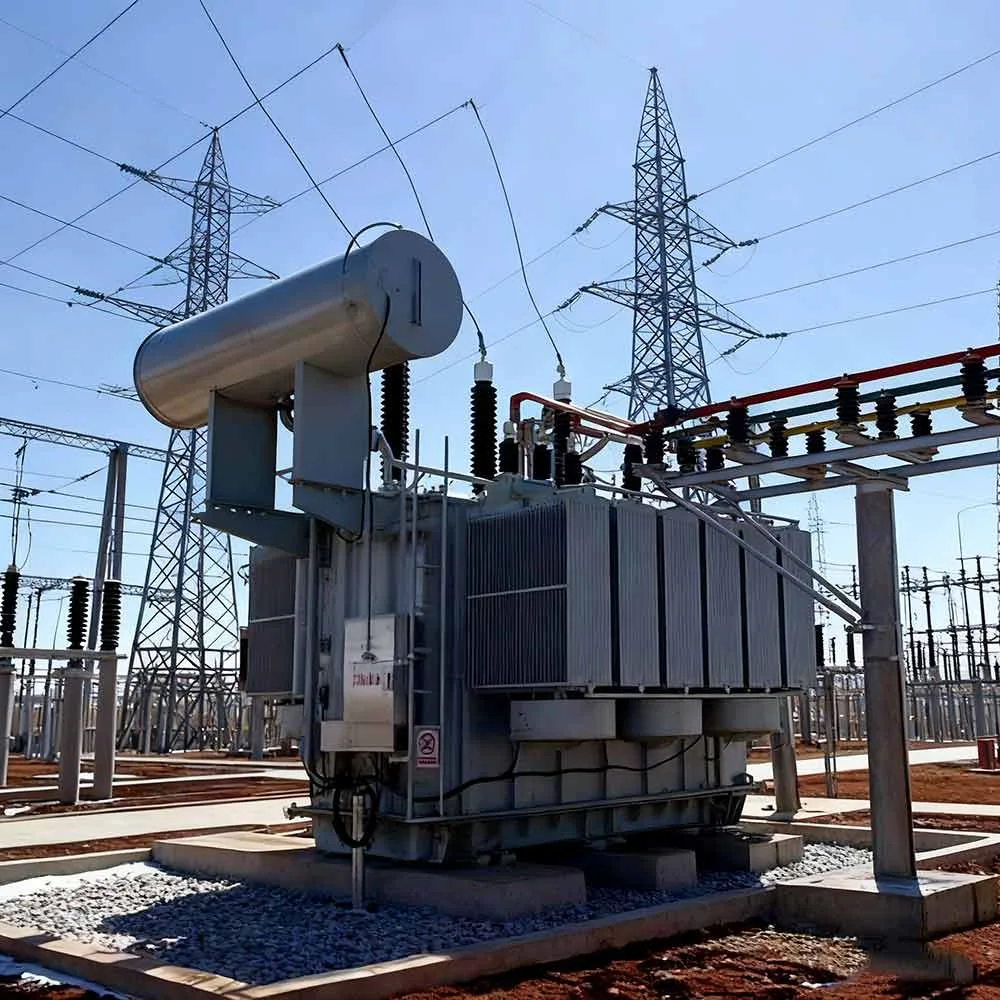

Transformateur élévateur de puissance 66 kV (2)

Transformateur de puissance abaisseur

Les transformateurs abaisseurs fonctionnent à l'inverse des transformateurs élévateurs : ils réduisent les tensions de transport élevées à des niveaux plus bas, utilisables pour la distribution et l'usage final. On les trouve couramment dans les sous-stations électriques, les installations industrielles, les bâtiments commerciaux et les zones résidentielles. Par exemple, un transformateur abaisseur peut réduire la tension de transport de 220 kV à 11 kV pour la distribution locale, puis un autre transformateur abaisseur peut encore réduire cette tension à 415 V pour les machines industrielles ou à 230 V pour les appareils électroménagers.

Transformateur de distribution abaisseur 33 kV à 400 V (4)

Caractéristiques principales des transformateurs de puissance abaisseurs : nombre réduit de spires dans l’enroulement secondaire, plusieurs points de prise pour ajuster les niveaux de tension (permettant de s’adapter aux variations de charge ou de tension d’entrée) et conception compacte pour une installation intérieure ou extérieure.

Transformateur d'isolement

Les transformateurs d'isolement sont conçus pour assurer l'isolation électrique entre les circuits primaire et secondaire, c'est-à-dire qu'il n'y a pas de connexion électrique directe entre les deux enroulements. Ils possèdent un rapport de transformation de 1:1 (les niveaux de tension restent donc constants), mais leur fonction principale est de protéger les équipements sensibles contre les surtensions, les boucles de masse et les perturbations électriques.

Les transformateurs d'isolement sont utilisés dans divers domaines : établissements médicaux (où la sécurité des patients exige une isolation du réseau électrique principal), laboratoires (protection des équipements de test sensibles), systèmes de contrôle industriels (prévention des interférences) et équipements audio/vidéo (réduction du ronflement et de la distorsion). Ils sont également utiles lorsque la charge nécessite une référence de terre distincte de la source.

Transformateur automatique

Contrairement aux transformateurs traditionnels à enroulements primaire et secondaire séparés, les autotransformateurs utilisent un seul enroulement faisant office à la fois de primaire et de secondaire. Une partie de cet enroulement est partagée entre les circuits d'entrée et de sortie, ce qui rend les autotransformateurs plus efficaces et plus compacts que les transformateurs équivalents à deux enroulements. Ils sont utilisés pour le réglage de la tension (par exemple, une légère augmentation ou diminution de la tension) plutôt que pour des transformations de tension importantes.

Les autotransformateurs sont couramment utilisés dans la régulation de tension (maintien d'une tension stable pour les équipements sensibles), le démarrage des moteurs (réduction du courant d'appel lors du démarrage des gros moteurs) et les réseaux de distribution électrique nécessitant de faibles ajustements de tension (par exemple, pour compenser les chutes de tension sur les longues lignes de distribution). Ils sont également employés dans les systèmes de traction (trains, par exemple) et les procédés industriels exigeant une tension variable.

Transformateur d'alimentation pour instruments

Les transformateurs de puissance pour instruments sont des transformateurs spécialisés utilisés pour mesurer avec précision et en toute sécurité les hautes tensions ou les courants. Ils ne sont pas conçus pour alimenter des charges, mais plutôt pour fournir des signaux de basse tension et de faible intensité pouvant être mesurés par des instruments standard (par exemple, des voltmètres, des ampèremètres ou des relais de protection).

Il existe deux principaux types de transformateurs de puissance pour instruments :

Transformateur de courant (TC)Les transformateurs de courant (TC) convertissent un courant primaire élevé (par exemple, des centaines ou des milliers d'ampères) en un courant secondaire faible et normalisé (généralement 1 A ou 5 A). Ils sont utilisés dans les systèmes de comptage pour mesurer la consommation d'énergie et dans les relais de protection pour détecter les surintensités (par exemple, les courts-circuits) et déclencher les disjoncteurs.

Transformateur de tension (VT) ou transformateur de potentiel (PT)Les transformateurs de tension convertissent une tension primaire élevée (par exemple, 11 kV, 33 kV) en une tension secondaire basse et normalisée (généralement 110 V ou 220 V). Ils sont utilisés dans les systèmes de mesure de tension et dans les relais de protection pour détecter les surtensions et les sous-tensions.

Les transformateurs de puissance pour instruments sont essentiels au bon fonctionnement des réseaux électriques, car ils permettent aux opérateurs de surveiller et de protéger les circuits haute tension/courant sans exposition directe à des niveaux d'électricité dangereux.

Transformateur de puissance redresseur

Les transformateurs de puissance pour redresseurs sont conçus pour alimenter les circuits redresseurs, qui convertissent le courant alternatif (CA) en courant continu (CC). Ils sont optimisés pour gérer les courants harmoniques générés par les redresseurs, susceptibles d'entraîner un échauffement supplémentaire et une réduction du rendement des transformateurs standards.

Les transformateurs redresseurs sont utilisés dans de nombreux procédés, notamment la galvanoplastie industrielle, les systèmes de charge de batteries, les variateurs de moteurs à courant continu, les procédés électrochimiques (comme la production d'aluminium) et l'alimentation des équipements électroniques. Ils sont souvent dotés de bobinages et de systèmes d'isolation spécifiques pour résister aux contraintes des courants harmoniques et des composantes continues.

Transformateur de puissance à déphasage

Les transformateurs déphaseurs sont des transformateurs sophistiqués utilisés pour contrôler le flux d'énergie dans les réseaux électriques. Ils ajustent le déphasage entre la tension d'entrée et la tension de sortie, permettant ainsi aux gestionnaires de réseau de rediriger le flux d'énergie, d'équilibrer les charges et d'améliorer la stabilité du réseau. Les transformateurs déphaseurs sont particulièrement utiles dans les réseaux électriques interconnectés où le flux d'énergie doit être contrôlé afin d'éviter la surcharge des lignes de transport ou d'intégrer les sources d'énergie renouvelables (dont la production est variable).

Les principales applications comprennent les interconnexions électriques transfrontalières, les grands complexes industriels à sources d'énergie multiples et les réseaux à forte pénétration d'énergie éolienne ou solaire. Les transformateurs déphaseurs sont des dispositifs complexes et coûteux, mais ils jouent un rôle essentiel pour garantir la fiabilité des réseaux électriques modernes.

Dans le cadre d'un projet mémorable, nous avons été chargés de moderniser un poste de transformation pour un parc industriel en pleine expansion. Initialement, le client avait envisagé un transformateur abaisseur standard, mais après avoir analysé les flux de puissance du réseau et ses projets d'expansion, nous lui avons recommandé un transformateur déphaseur. Ce choix a permis au client d'optimiser la distribution d'énergie sur son site, de réduire les pertes sur les lignes de transport et d'améliorer la stabilité globale du réseau, démontrant ainsi que le choix du transformateur adapté nécessite une compréhension approfondie des besoins actuels et futurs.

Rendement des transformateurs de grande puissance (12)

Rendement des transformateurs de puissance : stratégies pour réduire les pertes d’énergie et les coûts

Un aspect essentiel pour comprendre ce qu'est un transformateur de puissance est de saisir l'importance de son rendement. Le rendement d'un transformateur de puissance correspond au rapport entre la puissance de sortie (en watts) et la puissance d'entrée (en watts), exprimé en pourcentage. Un rendement plus élevé signifie moins de pertes d'énergie, ce qui se traduit par une réduction des coûts d'exploitation et un impact environnemental moindre. Pour de nombreuses entreprises et services publics, des transformateurs peu performants peuvent engendrer un gaspillage d'énergie important et des dépenses inutiles. Examinons des stratégies éprouvées pour améliorer le rendement des transformateurs de puissance, ainsi qu'une analyse coûts-avantages détaillée.

Principales sources de pertes d'énergie dans les transformateurs de puissance

Avant d'aborder les stratégies d'amélioration de l'efficacité, il est important de comprendre les deux principaux types de pertes d'énergie dans les transformateurs de puissance :

Pertes de noyau (pertes de fer)Ces pertes se produisent dans le noyau de fer du transformateur et sont dues à l'hystérésis et aux courants de Foucault. Les pertes par hystérésis correspondent à l'énergie dissipée lors de l'inversion du champ magnétique (due au courant alternatif), tandis que les pertes par courants de Foucault correspondent à l'énergie dissipée par la circulation de courants circulaires dans les tôles du noyau. Les pertes dans le noyau sont constantes quelle que soit la charge (tant que la tension et la fréquence d'entrée restent constantes).

Pertes de cuivre (pertes de charge)Ces pertes se produisent dans les enroulements du transformateur et sont dues à la résistance des conducteurs en cuivre ou en aluminium. Les pertes par effet Joule sont proportionnelles au carré du courant de charge (I²R), et augmentent donc avec la charge. À pleine charge, les pertes par effet Joule constituent généralement la principale source de pertes d'énergie dans un transformateur.

Les pertes totales d'un transformateur correspondent à la somme des pertes fer et des pertes par effet Joule. Améliorer son rendement implique de réduire l'un ou l'autre de ces types de pertes, voire les deux.

Stratégies éprouvées pour améliorer l'efficacité des transformateurs de puissance

Voici cinq stratégies efficaces pour réduire les pertes d'énergie dans les transformateurs de puissance, accompagnées de détails de mise en œuvre et d'une analyse coûts-avantages :

1. Mise à niveau vers des matériaux de base de haute qualité

Le moyen le plus efficace de réduire les pertes dans le noyau est d'utiliser des matériaux de noyau avancés. Les noyaux traditionnels en acier au silicium peuvent être remplacés par de l'acier au silicium de haute qualité (à plus faible teneur en fer) ou par des noyaux en métal amorphe.

Mise en œuvreRemplacez le noyau existant par un noyau en acier au silicium de haute qualité ou en métal amorphe. Les noyaux en métal amorphe sont fabriqués par refroidissement rapide du métal en fusion (trempe), ce qui crée une structure non cristalline présentant des pertes par hystérésis et par courants de Foucault nettement inférieures.

PrixLes noyaux en acier au silicium de haute qualité présentent une augmentation de coût initiale modérée (10 à 20 % par rapport aux noyaux standard), tandis que les noyaux en métal amorphe ont un coût initial plus élevé (30 à 50 % de plus que les noyaux standard).

Économies d'énergieL’acier au silicium de haute qualité peut réduire les pertes dans le noyau de 20 à 30 %, tandis que le métal amorphe peut les réduire de 60 à 70 %.

Période de récupérationPour les noyaux métalliques amorphes, le délai d'amortissement est généralement de 3 à 5 ans (selon le coût de l'énergie et le facteur de charge). Pour l'acier au silicium de haute qualité, ce délai est de 2 à 3 ans.

2. Optimiser la conception de l'enroulement pour minimiser les pertes par effet Joule

La réduction des pertes par effet Joule passe par la minimisation de la résistance des enroulements. On peut y parvenir en utilisant des conducteurs de plus grande section, des conducteurs parallèles ou des matériaux à haute conductivité.

Mise en œuvreAugmenter la section des conducteurs d'enroulement (réduisant la résistance), utiliser des conducteurs parallèles pour les enroulements à courant élevé (répartition du courant et réduction des pertes I²R), ou remplacer les enroulements en aluminium par du cuivre (qui a une conductivité 60 % supérieure à celle de l'aluminium).

Prix: Les conducteurs plus gros ou les conducteurs parallèles entraînent une augmentation de coût modérée (15-25%), tandis que les enroulements en cuivre sont 30 à 40 % plus chers que les enroulements en aluminium.

Économies d'énergie: Des conducteurs plus gros ou des conducteurs parallèles peuvent réduire les pertes de cuivre de 15 à 20 %, tandis que les enroulements en cuivre peuvent réduire les pertes de cuivre de 25 à 30 % (par rapport à l'aluminium).

Période de récupérationDurée de vie : 2 à 4 ans, selon le facteur de charge et le coût de l’énergie. Les bobinages en cuivre ont une période d’amortissement plus longue, mais offrent une meilleure durabilité à long terme.

3. Moderniser les systèmes de refroidissement pour une meilleure dissipation de la chaleur

Des systèmes de refroidissement performants contribuent au maintien de températures de fonctionnement optimales, ce qui réduit les contraintes thermiques sur l'isolation et minimise les pertes d'énergie (la chaleur étant une forme de perte d'énergie). La modernisation des systèmes de refroidissement permet également aux transformateurs de supporter des charges plus élevées sans augmentation des pertes.

Mise en œuvrePour les transformateurs à bain d'huile, il est recommandé de passer d'un système à circulation d'huile naturelle (ONAN) à un système à circulation d'huile forcée (OFAF) avec des radiateurs ou des échangeurs de chaleur plus performants. Pour les transformateurs secs, il est conseillé d'ajouter des ventilateurs de refroidissement à air forcé ou d'opter pour des modèles à refroidissement par air plus avancés. Enfin, pour les transformateurs de grande taille, il est recommandé d'envisager un système de refroidissement par eau.

PrixLe coût varie de faible à élevé, selon le système. Les ventilateurs de refroidissement à air pulsé coûtent quelques milliers de dollars, tandis que les systèmes OFAF coûtent entre 10 000 et 50 000 dollars. Les systèmes de refroidissement par eau sont les plus onéreux (plus de 100 000 dollars) mais ne sont nécessaires que pour les transformateurs de très grande taille.

Économies d'énergieAmélioration globale de l'efficacité de 5 à 10 %, car des températures de fonctionnement plus basses réduisent la résistance dans les enroulements et améliorent les performances d'isolation.

Période de récupération: 1 à 3 ans pour les mises à niveau à air pulsé ou OFAF ; 4 à 6 ans pour les systèmes de refroidissement à eau (uniquement viables pour les transformateurs de grande taille et à charge élevée).

4. Utiliser des matériaux d'isolation avancés

Les matériaux isolants de haute qualité permettent de concevoir des transformateurs plus efficaces en réduisant les pertes diélectriques et en autorisant un espacement plus faible entre les enroulements (réduisant ainsi les fuites de flux). Les matériaux isolants de pointe présentent également une meilleure stabilité thermique, permettant aux transformateurs de fonctionner à des températures plus élevées sans dégradation.

Mise en œuvreRemplacez l'isolation papier traditionnelle par des matériaux plus performants comme le papier aramide (par exemple, le Nomex) ou les composites polymères. Pour les transformateurs à bain d'huile, utilisez une huile isolante de haute qualité et à faibles pertes (par exemple, une huile synthétique à base d'ester ou végétale) au lieu de l'huile minérale standard.

PrixLe coût est modéré, les matériaux d'isolation de pointe coûtant de 20 à 30 % de plus que les matériaux traditionnels. L'huile isolante de haute qualité coûte de 15 à 25 % de plus que l'huile minérale.

Économies d'énergieDes économies indirectes sont réalisées grâce à une conception plus efficace du noyau et des enroulements (réduction des pertes dans le noyau et le cuivre de 5 à 10 %). L'isolation avancée prolonge également la durée de vie du transformateur, réduisant ainsi les coûts de remplacement.

Période de récupération: 3 à 6 ans, selon la taille du transformateur et le facteur de charge.

5. Mettre en œuvre la gestion dynamique de la charge

De nombreux transformateurs fonctionnent en sous-charge pendant une grande partie de leur durée de vie, ce qui réduit leur rendement (leur rendement optimal se situe entre 70 et 80 % de leur pleine charge). La gestion dynamique de la charge consiste à adapter la capacité du transformateur à la demande réelle, en évitant les surcharges et les sous-charges.

Mise en œuvreInstallez des systèmes de surveillance de la charge pour suivre les niveaux de charge en temps réel. Utilisez plusieurs transformateurs de petite taille plutôt qu'un seul de grande taille (ce qui permet de mettre certains transformateurs hors service pendant les périodes de faible charge). Installez des changeurs de prises pour ajuster les niveaux de tension en fonction de la demande.

PrixFaible à modéré. Les systèmes de surveillance de la charge coûtent entre 1 000 et 5 000 $, tandis que plusieurs petits transformateurs peuvent représenter un investissement initial plus élevé qu'un seul gros transformateur (mais offrent un meilleur rendement). Les changeurs de prises coûtent entre 5 000 et 20 000 $.

Économies d'énergieAmélioration jusqu'à 15 % de l'efficacité globale du système, les transformateurs fonctionnant plus près de leur plage de charge optimale.

Période de récupération: 1 à 2 ans, ce qui en fait l'une des stratégies d'efficacité les plus rentables.

Exemple d'analyse coûts-avantages pour la modernisation du rendement des transformateurs de puissance

Prenons l'exemple d'un transformateur de puissance de 1 000 kVA à bain d'huile fonctionnant 24 h/24 et 7 j/7 avec un facteur de charge moyen de 70 %. Le coût actuel de l'énergie est de 0.15 $ par kWh et le rendement actuel du transformateur est de 97 % (pertes totales = 30 kW).

Mise à niveau de l'efficacité	Coût de mise en œuvre	Économies d'énergie annuelles (kWh)	Économies annuelles (en $)	Période de récupération (années)
Mise à niveau du noyau amorphe	$15,000	219 240 (réduction de 70 % des pertes principales)	$32,886	0.46
Amélioration du bobinage en cuivre	$5,000	73 080 (réduction de 25 % des pertes de cuivre)	$10,962	0.46
Amélioration du refroidissement OFAF	$3,000	43 848 (réduction globale des pertes de 7 %)	$3,289	0.91
Isolation avancée	$4,000	43 848 (réduction globale des pertes de 5 %)	$2,192	1.83
Système de gestion de charge	$2,000	43 848 (réduction globale des pertes de 15 %)	$6,577	0.30

Dans cet exemple, le coût total de mise en œuvre de toutes les améliorations s'élève à 29 000 $, avec des économies annuelles totales de 55 806 $. La période de retour sur investissement globale n'est que de 0.52 an (6.2 mois), ce qui démontre les avantages financiers importants liés à l'amélioration de l'efficacité des transformateurs de puissance.

fabricants de transformateurs de distribution d'énergie (17)

Avantages supplémentaires des transformateurs de puissance efficaces

Outre les économies de coûts, l'amélioration du rendement des transformateurs de puissance offre plusieurs autres avantages :

Conformité réglementaireDe nombreuses régions (UE, États-Unis, Chine, etc.) ont mis en place des normes minimales d'efficacité pour les transformateurs de puissance (classes d'efficacité IE3 ou IE4, par exemple). Le passage à des transformateurs plus performants garantit la conformité à ces réglementations et évite les sanctions.

Durabilité de l'environnementLa réduction des pertes d'énergie signifie une diminution des émissions de carbone, ce qui aide les organisations à atteindre leurs objectifs de développement durable et à réduire leur empreinte environnementale.

Durée de vie prolongéeLes transformateurs performants fonctionnent à des températures plus basses, ce qui réduit les contraintes thermiques sur l'isolation et le noyau. Cela prolonge leur durée de vie de 10 à 20 %, diminuant ainsi les coûts de remplacement et les temps d'arrêt.

Fiabilité amélioréeDes températures de fonctionnement plus basses et une réduction des contraintes sur les composants minimisent le risque de pannes inattendues, améliorant ainsi la fiabilité globale du système électrique.

Transformateur de puissance à bain d'huile vs transformateur à sec : une comparaison détaillée

Lorsqu'on répond à la question « Qu'est-ce qu'un transformateur de puissance ? », une autre question fréquente est : quelle est la différence entre un transformateur de puissance à bain d'huile et un transformateur à sec ? Ces deux types remplissent la même fonction de base (transformation de tension), mais utilisent des systèmes de refroidissement et d'isolation différents, ce qui les rend adaptés à des applications distinctes. Le choix entre un transformateur à bain d'huile et un transformateur à sec dépend de facteurs tels que le lieu d'installation, le niveau de tension, la capacité de charge, les exigences de sécurité incendie et les considérations environnementales. Comparons ces deux types en détail :

Principales différences : Systèmes de refroidissement et d'isolation

La principale différence entre les transformateurs de puissance à bain d'huile et les transformateurs à sec réside dans leurs systèmes de refroidissement et d'isolation :

Transformateur de puissance à bain d'huileUtilise une huile isolante (huile minérale, ester synthétique ou huile végétale) pour l'isolation et le refroidissement. L'huile entoure le noyau et les enroulements, dissipant la chaleur par des radiateurs ou des échangeurs de chaleur. Elle assure également l'isolation électrique entre les composants conducteurs.

Transformateur de puissance de type secCe type de transformateur utilise l'air comme fluide caloporteur principal et une isolation solide (papier, polymère ou résine) pour les enroulements et le noyau. La chaleur est dissipée par convection naturelle ou par ventilation forcée (à l'aide de ventilateurs). Certains transformateurs secs utilisent une isolation gazeuse (par exemple, SF₆) pour les applications haute tension.

Comparaison des performances : transformateur de puissance à bain d'huile vs transformateur de puissance à sec

Aspect performances	Transformateur de puissance à bain d'huile	Transformateur de puissance de type sec
Efficacité	Plus élevée (généralement de 97 à 99.5 % à pleine charge). L'huile possède une excellente conductivité thermique, réduisant ainsi les pertes d'énergie.	Légèrement inférieure (généralement de 95 à 98.5 % à pleine charge). L'air étant un fluide de refroidissement moins efficace, il en résulte des températures de fonctionnement et des pertes plus élevées.
Capacité frigorifique	Excellent. L'huile peut absorber et dissiper de grandes quantités de chaleur, ce qui rend les transformateurs à bain d'huile adaptés aux applications de forte puissance.	Bien. Le refroidissement par air naturel est suffisant pour les charges faibles à moyennes ; le refroidissement par air forcé augmente la capacité mais accroît le bruit.
Capacité de surcharge	Mieux. Peut supporter des surcharges de courte durée (110 à 120 % de la charge maximale) pendant des périodes prolongées sans dommages importants.	Limité. Le refroidissement par air forcé permet des surcharges à court terme (120-150 % de la pleine charge) mais seulement pendant de courtes durées (1 à 2 heures).
Niveau de bruit	Plus bas. L'huile amortit les vibrations, ce qui permet un fonctionnement plus silencieux (généralement de 50 à 60 dB à pleine charge).	Plus élevé. Le refroidissement par air (en particulier par air forcé) génère plus de bruit (généralement 60 à 75 dB à pleine charge).
Taille poids	Plus compacts et plus légers pour une puissance donnée, les transformateurs à bain d'huile présentent une densité de puissance supérieure aux transformateurs à sec.	Plus grand et plus lourd pour une même puissance. Nécessite plus d'espace pour la circulation de l'air.
Résistance à l'Humidité	Mieux. L'huile est hydrophobe, protégeant ainsi le noyau et les enroulements des dommages causés par l'humidité.	Plus sensibles à l'humidité, ces isolants solides peuvent se dégrader, réduisant leur durée de vie et augmentant le risque de défaillance.

Considérations relatives à la sécurité et à l'environnement

Les facteurs de sécurité et environnementaux sont essentiels lors du choix entre les transformateurs de puissance à bain d'huile et les transformateurs à sec :

La Sécurité IncendieLes transformateurs immergés dans l'huile présentent un risque d'incendie plus élevé, l'huile minérale étant inflammable. Leur installation en intérieur ou à proximité de matériaux inflammables nécessite des systèmes de confinement d'incendie (par exemple, des bacs de rétention d'huile, des murs coupe-feu). Les transformateurs secs, quant à eux, sont ininflammables (notamment ceux dont les enroulements sont imprégnés de résine) et sont privilégiés pour les installations intérieures, les centres de données, les hôpitaux et les immeubles de grande hauteur où la sécurité incendie est primordiale.

Impact EnvironnementalLes transformateurs à bain d'huile présentent un risque de fuites ou de déversements d'huile, pouvant contaminer les sols et l'eau. Les transformateurs à bain d'huile modernes utilisent des huiles écologiques et biodégradables (par exemple, des huiles végétales) afin de réduire ce risque. Les transformateurs secs, quant à eux, ne contiennent pas d'huile, ce qui les rend plus respectueux de l'environnement et minimise leur impact en cas de panne.

Analyse des coûts : Transformateur de puissance à bain d'huile vs. transformateur de puissance à sec

Le coût est un autre facteur clé dans le processus de prise de décision :

Coût initialPour les puissances faibles à moyennes (jusqu'à 5 MVA), les transformateurs secs sont souvent moins chers que les transformateurs à bain d'huile. Pour les puissances élevées (supérieures à 5 MVA), les transformateurs à bain d'huile deviennent plus rentables grâce à leur densité de puissance supérieure.

Coût de maintenanceLes transformateurs à bain d'huile engendrent des coûts de maintenance plus élevés, car ils nécessitent des contrôles réguliers de l'huile (rigidité diélectrique, acidité, teneur en humidité), une filtration de l'huile et le remplacement des joints. Les transformateurs à sec, quant à eux, présentent des coûts de maintenance moindres, ne nécessitant qu'un nettoyage périodique et un contrôle de la résistance d'isolement.

Le coût opérationnelLes transformateurs à bain d'huile présentent des coûts d'exploitation inférieurs grâce à leur rendement supérieur. Les économies d'énergie réalisées compensent souvent leurs coûts de maintenance plus élevés sur le long terme.

Adéquation de l'application

Le choix entre transformateurs de puissance à bain d'huile et transformateurs à sec dépend en grande partie de l'application :

Le transformateur de puissance à bain d'huile est le meilleur pour: Installations extérieures (sous-stations, centrales électriques), applications haute tension (supérieures à 35 kV), puissances élevées (supérieures à 5 MVA), installations industrielles avec espace extérieur et zones avec des réglementations de sécurité incendie moins strictes.

Le transformateur de puissance à sec est idéal pour: Installations intérieures (centres de données, hôpitaux, bâtiments commerciaux), zones soumises à des exigences strictes en matière de sécurité incendie, sites sensibles sur le plan environnemental (parcs nationaux, voies navigables), applications moyenne tension (jusqu'à 35 kV) et puissances nominales faibles à moyennes (jusqu'à 5 MVA).

Dans le cadre d'un projet récent de nouveau centre de données, le client s'était initialement orienté vers des transformateurs à bain d'huile en raison de leur rendement supérieur. Cependant, compte tenu des contraintes d'installation en intérieur et des normes strictes de sécurité incendie (le centre de données étant situé dans un immeuble de grande hauteur), nous avons recommandé des transformateurs secs à refroidissement par air pulsé. Ce choix s'est avéré judicieux lorsqu'un petit incendie s'est déclaré dans une salle serveur adjacente : les transformateurs secs sont restés intacts et l'incendie a été rapidement maîtrisé, sans risque d'inflammation de l'huile.

alimentation par transformateur de puissance (4)

Caractéristiques des transformateurs de puissance décodées : kVA, tension et normes de sécurité

Lorsqu'on s'intéresse aux transformateurs de puissance, il est essentiel de comprendre leurs caractéristiques pour choisir l'appareil adapté, garantir un fonctionnement sûr et respecter les normes industrielles. Les caractéristiques d'un transformateur de puissance définissent sa capacité, ses limites de fonctionnement et ses performances. Une mauvaise interprétation de ces caractéristiques peut entraîner des erreurs coûteuses, comme la surcharge du transformateur, des problèmes de sécurité ou le non-respect des exigences réglementaires. Décryptons les principales caractéristiques et normes de sécurité :

Puissance apparente (kVA) : Capacité de puissance d'un transformateur de puissance

La puissance apparente (kVA, kilovoltampère) est la spécification la plus importante, car elle indique la capacité de traitement de puissance maximale du transformateur. Contrairement au kW (kilowatts), qui mesure la puissance active (travail utile), le kVA mesure la puissance apparente (produit de la tension et du courant, incluant la puissance active et réactive).

Définition1 kVA = 1 000 voltampères. La puissance apparente (kVA) correspond à la puissance maximale que le transformateur peut fournir à la charge sans dépasser ses limites de température.

ImportanceLa puissance apparente (kVA) détermine la taille du transformateur nécessaire pour une application donnée. Un transformateur sous-dimensionné (avec une puissance apparente inférieure à celle requise) entraîne une surcharge, une surchauffe et une défaillance prématurée. À l'inverse, un transformateur surdimensionné (avec une puissance apparente supérieure à celle requise) est inefficace et augmente les coûts initiaux.

Puissances nominales courantes en kVALes transformateurs de puissance sont disponibles dans une large gamme de valeurs nominales en kVA :
- Transformateurs de distribution : de 5 kVA à 5 000 kVA (utilisés pour la distribution locale d’électricité aux foyers et aux petites entreprises).
- Transformateurs de puissance : de 5 MVA (mégavolt-ampères) à 1000 MVA (utilisés pour le transport à haute tension et les grandes applications industrielles).
