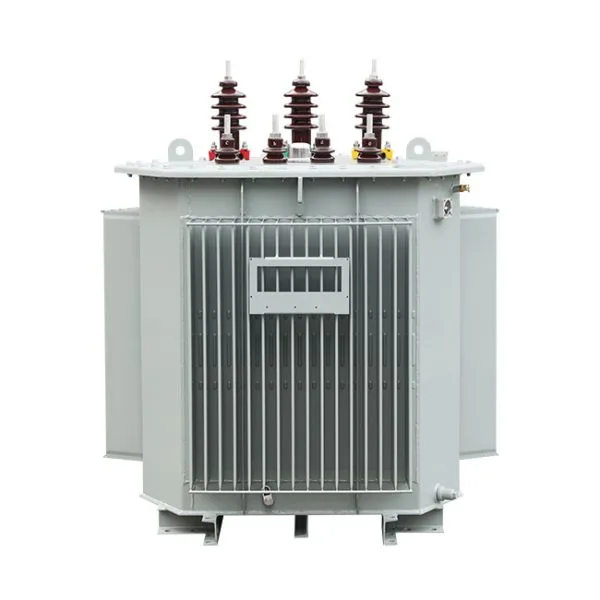

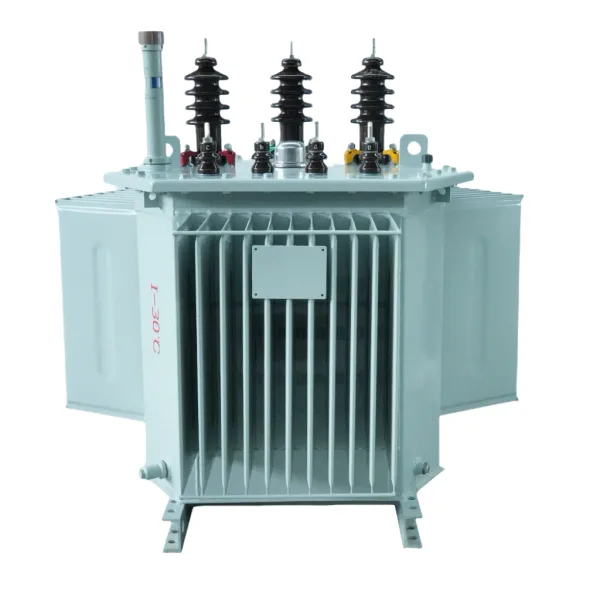

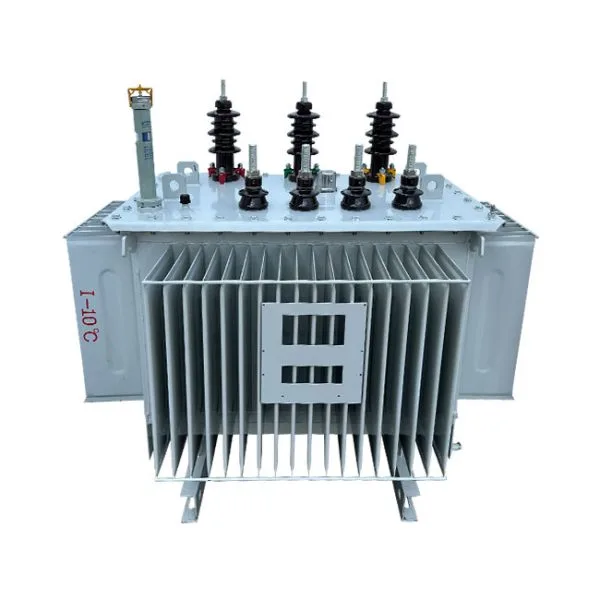

Transformador planar de acero al silicio sumergido en aceite

Especificaciones técnicas de los transformadores con núcleo de acero al silicio

1. Propiedades del núcleo de acero al silicio del transformador planar

• Composición del material: Acero de aleación de silicio que contiene 1.0–4.5 % de Si y <0.08 % C, optimizado para:
  • Bajas pérdidas de núcleo (pérdidas de hierro)
  • Alta densidad de flujo magnético (≥1.7 T por debajo de 50 Hz, por IEC-60404 8 4-)
  • Alta permeabilidad, baja coercitividad, y resistividad mejorada
• Ventajas estructurales:
  • Tamaño compacto y diseño ligero
  • Reducción del consumo de materiales (núcleo, devanados, aislamiento y componentes estructurales)
  • Montaje y transporte simplificados

2. Cumplimiento de las Normas Nacionales

Esta serie de productos cumple con las siguientes normas nacionales chinas:

1. GB 1094: Transformadores de poder (equivalente a IEC-60076 1)
2. GB/T6451: Parámetros y requisitos técnicos para transformadores de potencia trifásicos sumergidos en aceite
3. GB 20052: Límites y grados de eficiencia energética para transformadores de potencia (alineado con IEC-60076 20)

3. Clasificación de la eficiencia energética

La serie se clasifica en tres niveles de eficiencia:

1. Eficiencia de clase I S22 (NX1)Eficiencia ultra alta (compatible con IEC 60076-20 Nivel 3).
2. Eficiencia de clase II S20 (NX2)Eficiencia avanzada (reunión) DOE 2016 normas).
3. Eficiencia de clase III S13 (NX3)Eficiencia básica (para aplicaciones sensibles al coste).

Características estructurales del transformador planar

Especificaciones técnicas de los transformadores de potencia

1. Diseño central

• núcleo de acero al silicio de grano orientado de alta calidad:
  • Bajas pérdidas (pérdida sin carga ≤0.9 W/kg, por IEC-60404 8 4-).
  • Tamaño compacto, alta resistencia mecánica, y capacidad superior de resistencia a cortocircuitos (≥25kA/3s).

2. Configuración de bobinado

• Estructura de bobina:
  • bobinados de alta tensión: Forma circular/ovalada con alambre esmaltado de acetal de polivinilo (clase térmica 180°C).
  • devanados de baja tensión: Cable plano o hoja de cobre construcción para una mayor resistencia a cortocircuitos (IEC 60076-5).

3. Conexión y rendimiento

• Grupo de conexión Dyn11:
  • Mitiga armónicos superiores (THD ≤3% por IEEE 519).
  • Robusto resistencia al desequilibrio de carga (hasta un 10% de desequilibrio de fase).
  • Garantiza una regulación de voltaje estable (±1.5% bajo cargas dinámicas).

4. Aislamiento y sellado

• impregnación de aceite al vacío:
  • Elimina las burbujas de aire en los devanados (tasa de desgasificación ≥99.9%).
  • Estabiliza la rigidez dieléctrica (≥50 kV CA/1 min, por IEC 60296).
• tanque corrugado herméticamente sellado:
  • Placas corrugadas de doble canal (Profundidad de ola >250 mm) evitar la deformación plástica y las fugas de aceite.
  • Protección IP55 (IEC 60529) bloquea la entrada de humedad, extendiendo la vida útil del aislamiento en ≥30%.

5. Mantenimiento y durabilidad del aceite

• Sistema de aceite totalmente sellado:
  • Cero contacto con el aire ambiente, eliminando oxidación y absorción de humedad.
  • Retrasa el envejecimiento del aislamiento (vida útil ≥40 años bajo IEC-60076 14 pautas de carga).
