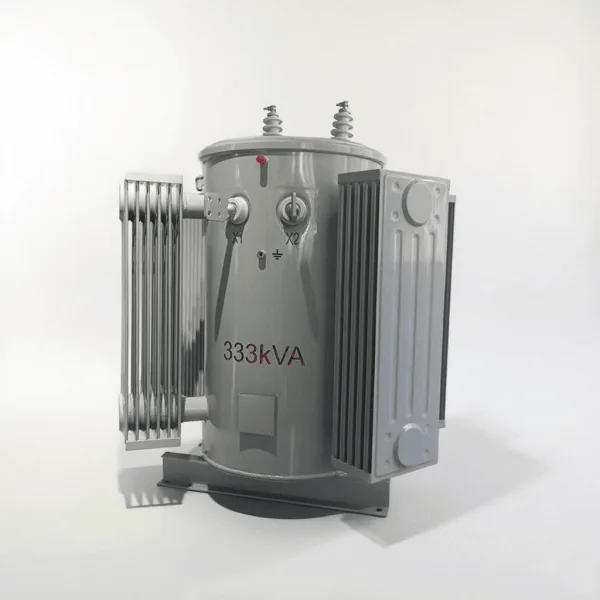

10 kVA-333 kVA Ölbadtransformator, einphasig, mastmontiert

Beschreibung

Beschreibung eines einphasigen, mastmontierten Transformators

Einphasige Masttransformatoren sind in westlichen Industrieländern, Südostasien, Nordamerika und Südamerika als Verteiltransformatoren weit verbreitet. In dezentralen Stromversorgungsnetzen weisen sie folgende wesentliche Vorteile auf:

• Verkürzung der Länge von Niederspannungsverteilungsleitungen,
• Minimierung der Leitungsverluste (z. B. ≤ 3 % gemäß IEC 60076-1),
• Verbesserung der Stromqualität (Spannungsregelung von ±2% unter normaler Last).

Merkmale eines einphasigen, mastmontierten Transformators

• Energieeffiziente Wickelkernkonstruktion: Der optimierte magnetische Flusspfad reduziert die Leerlaufverluste (≤0.5 W/kg gemäß IEC 60076-1).
• Mastmontierte AufhängungsinstallationKompakte Größe reduziert die Infrastrukturinvestitionen.
• Niederspannungsoptimierung:
  • Durch den verkürzten Niederspannungsversorgungsradius werden die Leitungsverluste minimiert (Reduzierung um mehr als 60 % im Vergleich zu herkömmlichen Konstruktionen).
  • Genauigkeit der Spannungsregelung: ±1.5 % unter dynamischen Lasten (gemäß IEEE C57.12.00).

Anwendungen von einphasigen, mastmontierten Transformatoren

1. Ländliche Elektrifizierunga) Ländliche Stromnetze
b) Abgelegene Berggebiete
c) Verstreute Dörfer

2. Landwirtschaftliche und Wohnnutzung:
a) Landwirtschaftliche Produktion
b) Beleuchtung und motorisierte Lasten

3. Infrastruktursanierung:
a) Eisenbahnsysteme (Oberleitungsstromversorgung)
b) Energieerneuerung des städtischen Stromnetzes (mastmontierte Verteilungsleitungen)

Häufig gestellte Fragen zu einphasigen Masttransformatoren

Frage 1: Was ist ein einphasiger, mastmontierter Transformator?

Ein einphasiger Masttransformator ist ein kompaktes elektrisches Gerät, das an Strommasten installiert wird und dessen Nennleistung typischerweise im Bereich von 10 kVA bis 333 kVA (erweiterbar auf 3 kVA–500 kVA in speziellen Szenarien). Seine Hauptfunktion besteht darin, Hochspannungsverteilungsleitungen (z. B. 10 kV) auf Niederspannungsausgänge (z. B. 240 V/120 V) herunterzutransformieren und dient als kritische Komponente in der letzten Stufe von Stromverteilungsnetzen für Wohngebiete und kleine Gewerbebetriebe mit geringem Strombedarf.

Frage 2: Was ist der typische Leistungsbereich von mastmontierten Einphasentransformatoren?

Übliche Kapazitätsangaben umfassen 10 kVA bis 333 kVA, wobei sich Sonderfälle von 3 kVA (Minimum) zu 500 kVA (maximal).

• Ländliche/abgelegene GebieteAufgrund des geringeren Lastbedarfs werden üblicherweise 25 kVA- oder 50 kVA-Einheiten eingesetzt.
• Städtische Vororte/GewerbegebieteUm dem gestiegenen Strombedarf gerecht zu werden, werden Anlagen mit höherer Kapazität (z. B. 100 kVA+) bevorzugt.

Frage 3: Wichtige Überlegungen bei der Installation von einphasigen, mastmontierten Transformatoren?

1. Auswahl der StangeVerwenden Sie ausreichend stabile und feste Masten. Die Montagehöhe muss einen Sicherheitsabstand von mindestens [Wert einfügen] gewährleisten. 3 Metervom Boden aus, um den Kontakt mit Menschen oder Gegenständen zu verhindern.
2. Sichere Befestigung: Verwenden Sie spezielle Klemmen, um eine feste Fixierung zu gewährleisten und ein Lösen der Bauteile durch Betriebsvibrationen zu verhindern.
3. ErdungsanforderungenDas Erdungssystem muss zuverlässig sein und einen Erdungswiderstand von ≤ aufweisen. 4 Ω, um sich vor Blitzeinschlägen zu schützen und die persönliche Sicherheit zu gewährleisten.
4. Umweltbedingungen: Installieren Sie das Gerät fernab von Hindernissen, um eine gute Belüftung (zur Wärmeableitung) zu gewährleisten und ausreichend Platz für Wartungsarbeiten zu lassen.

Frage 4: Unterschiede zwischen einphasigen und dreiphasigen mastmontierten Transformatoren?

Frage 5: Wie lassen sich Fehler in einphasigen, mastmontierten Transformatoren erkennen?

1. Ungewöhnliche Geräusche/VibrationenUngewöhnliches Brummen, Summen oder übermäßige Vibrationen während des Betriebs.
2. Temperatur und Ölzustand(bei ölgekühlten Transformatoren): Überhitzung (Überschreiten der Nenntemperatur), Ölaustritt oder Verfärbung des Öls.
3. Spannungsinstabilität: Schwankungen der Niederspannungsausgabe außerhalb der zulässigen Grenzen.
4. Körperlicher Schaden: Brandspuren, Risse oder elektrische Entladungen (z. B. Funken bei Regen) am Gehäuse oder an den Durchführungen.

Frage 6: Wartungsplan für einphasige, mastmontierte Transformatoren?

• Routineinspektionen: Jeder 6 – 12 Monateeinschließlich Außenreinigung, Dichtheitsprüfung der Verbindungen, Überprüfung des Ölstands (bei ölgekühlten Einheiten) und Beurteilung der Durchführungsisolierung.
• Kritische Wartungsaufgaben:

• Öltransformatoren: Jährliche bis halbjährliche dielektrische Ölprüfungen (z. B. Durchschlagspannung, dielektrischer Verlustfaktor).
• ErdungssystemJährliche Inspektion zur Sicherstellung der Widerstandsfähigkeit ≤ 4 Ω.
• WärmeableitungReinigen Sie die Kühlrippen des Heizkörpers regelmäßig, um Staubablagerungen zu vermeiden.

Frage 7: Ursachen für die Überhitzung von Transformatoren?

1. ÜberlastungDauerhafter Betrieb über die Nennleistung hinaus, was zu erhöhten Wicklungsverlusten führt.
2. Schlechte Wärmeableitung: Verstopfte Kühlrippen, übermäßige Staub-/Ölansammlung oder unzureichende Belüftung.
3. Interne FehlerWicklungskurzschlüsse, Verschlechterung der Kernisolierung (z. B. durch Alterung) Siliziumstahlbleche).
4. Spezielle Probleme im Zusammenhang mit ÖlNiedriger Ölstand oder verschlechterte Ölqualität (reduzierte Isolier- und Kühlleistung).

Frage 8: Wie kann man Transformatoren vor Blitzeinschlägen oder Kurzschlüssen schützen?

1. BlitzschutzInstallieren Sie auf der Hochspannungsseite Zinkoxid-Überspannungsableiter, um die durch Blitzeinschläge verursachte Überspannung zu begrenzen.
2. Kurzschlussschutz: Verwenden Sie Hochspannungssicherungen (z. B. vom Typ CSP) oder Leistungsschalter, um Fehlerströme schnell zu unterbrechen und Wicklungsschäden zu verhindern.
3. Verbesserte Erdung: Sicherstellen, dass das Erdungssystem den Normen entspricht, um den Anstieg des Erdpotenzials bei Fehlern zu minimieren.

Frage 9: Wie lange ist die Lebensdauer von mastmontierten Transformatoren?

Unter normalen Betriebsbedingungen beträgt die typische Lebensdauer 20-30 JahreZu den wichtigsten Faktoren, die die Lebenserwartung beeinflussen, gehören:

• UmweltbedingungenHohe Luftfeuchtigkeit, salzhaltiger Sprühnebel an der Küste oder staubige Umgebungen beschleunigen die Alterung von Dämmstoffen.
• WartungsqualitätHäufige Überlastung oder Vernachlässigung der Wartung (z. B. verzögerter Ölwechsel) verkürzt die Lebensdauer.
• HerstellungsstandardsHochwertige Materialien und Verarbeitung verlängern die Lebensdauer.
