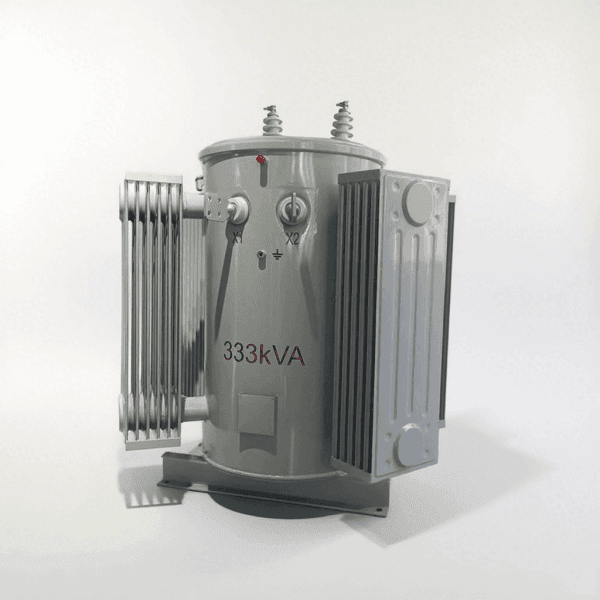

محول كهربائي أحادي الطور مُركّب على عمود، مغمور بالزيت، بقدرة 10 كيلو فولت أمبير - 333 كيلو فولت أمبير

الوصف

وصف المحول المثبت على القطب أحادي الطور

تُستخدم المحولات أحادية الطور المثبتة على عمود على نطاق واسع كمحولات توزيع في الدول الغربية المتقدمة، وجنوب شرق آسيا، وأمريكا الشمالية والجنوبية. وفي شبكات الطاقة الموزعة، تُظهر هذه المحولات مزايا هامة من خلال:

• تقليل طول خطوط توزيع الجهد المنخفض،
• تقليل خسائر الخطوط (على سبيل المثال، ≤3% وفقًا لـ IEC 60076-1)،
• تحسين جودة الطاقة (تنظيم الجهد بنسبة ±2% تحت الحمل العادي).

مميزات المحولات المركبة على عمود أحادي الطور

• تصميم قلب الجرح الموفر للطاقة:يعمل مسار التدفق المغناطيسي الأمثل على تقليل الخسائر بدون تحميل (≤0.5 واط/كجم وفقًا لمعيار IEC 60076-1).
• تركيب نظام التعليق المثبت على عمود:الحجم الصغير يقلل من الاستثمار في البنية التحتية.
• تحسين الجهد المنخفض:
  • يؤدي تقصير نصف قطر إمداد الجهد المنخفض إلى تقليل خسائر الخطوط (انخفاض>60% مقارنة بالتصميمات التقليدية).
  • دقة تنظيم الجهد: ±1.5% تحت الأحمال الديناميكية (وفقًا لـ IEEE C57.12.00).

تطبيقات المحولات المركبة على القطب أحادي الطور

1. كهربة الريف:أ) شبكات الطاقة الريفية
ب) المناطق الجبلية النائية
ج) القرى المتفرقة

2. الاستخدام الزراعي والسكني:
أ) الإنتاج الزراعي
ب) الإضاءة والأحمال الميكانيكية

3. تجديد البنية التحتية:
أ) أنظمة السكك الحديدية (إمدادات الطاقة عبر الخطوط العلوية)
ب) تجديد شبكة الطاقة الحضرية (خطوط التوزيع المثبتة على الأعمدة)

الأسئلة الشائعة حول المحولات المركبة على القطب أحادي الطور

س1: ما هو المحول أحادي الطور المثبت على القطب؟

المحول أحادي الطور المثبت على عمود هو جهاز كهربائي مضغوط يتم تركيبه على أعمدة المرافق، بسعة مقدرة تتراوح عادةً من 10 كيلو فولت أمبير إلى 333 كيلو فولت أمبير (قابلة للتوسيع إلى 3 كيلو فولت أمبير – 500 كيلو فولت أمبير وتتمثل وظيفتها الأساسية في تخفيض خطوط توزيع الجهد العالي (على سبيل المثال، 10 كيلو فولت) إلى مخرجات الجهد المنخفض (على سبيل المثال، 240 فولت/120 فولت)، وتعمل كمكون أساسي في المرحلة النهائية من شبكات توزيع الطاقة للمناطق السكنية والمؤسسات التجارية الصغيرة ذات الطلب المنخفض على الكهرباء.

س2: ما هو النطاق النموذجي للقدرة للمحولات أحادية الطور المثبتة على القطب؟

نطاق تصنيفات القدرة المشتركة 10 كيلو فولت أمبير إلى 333 كيلو فولت أمبير، مع حالات خاصة تمتد من 3 كيلو فولت أمبير (الحد الأدنى) إلى 500 كيلو فولت أمبير (الحد الأقصى).

• المناطق الريفية/النائية:تستخدم وحدات 25 كيلو فولت أمبير أو 50 كيلو فولت أمبير بشكل شائع بسبب متطلبات الحمل المنخفضة.
• الضواحي الحضرية/المناطق التجارية:يتم تفضيل الوحدات ذات السعة الأعلى (على سبيل المثال، 100 كيلو فولت أمبير+) لتلبية متطلبات الكهرباء المتزايدة.

س3: الاعتبارات الرئيسية لتثبيت المحولات أحادية الطور المثبتة على العمود؟

1. اختيار القطباستخدم أعمدة ذات قوة وثبات مناسبين. يجب أن يضمن ارتفاع التركيب خلوصًا آمنًا لا يقل عن متر 3من الأرض لمنع ملامسة الإنسان أو الأشياء.
2. التثبيت الآمن:استخدم المشابك المتخصصة لضمان التثبيت الثابت ومنع ارتخاء المكونات الناجم عن الاهتزازات التشغيلية.
3. متطلبات التأريض:يجب أن يكون نظام التأريض موثوقًا به، مع مقاومة تأريض ≤ شنومك Ω، للحماية من الصواعق وضمان السلامة الشخصية.
4. الظروف البيئية:قم بالتركيب بعيدًا عن العوائق لضمان التهوية الجيدة (لتبديد الحرارة) واحتفظ بمساحة كافية للصيانة.

س4: ما الفرق بين المحولات المركبة على القطب أحادية الطور والمحولات ثلاثية الطور؟

س5: كيفية اكتشاف الأعطال في المحولات أحادية الطور المثبتة على القطب؟

1. الضوضاء/الاهتزازات غير الطبيعية:طنين أو أزيز غير عادي أو اهتزاز مفرط أثناء التشغيل.
2. درجة الحرارة وحالة الزيت(بالنسبة للمحولات المغمورة بالزيت): ارتفاع درجة الحرارة (تجاوز درجة الحرارة المقدرة)، أو تسرب الزيت، أو تغير لون الزيت.
3. عدم استقرار الجهد:تقلبات في خرج الجهد المنخفض تتجاوز الحدود المقبولة.
4. الأضرار المادية:علامات الحروق أو الشقوق أو التفريغات الكهربائية (على سبيل المثال، الشرر أثناء المطر) على العلبة أو البطانات.

س6: جدول الصيانة للمحولات أحادية الطور المثبتة على العمود؟

• عمليات التفتيش الروتينية: كل أشهر 6 - 12، بما في ذلك التنظيف الخارجي، وفحص إحكام التوصيلات، والتحقق من مستوى الزيت (بالنسبة للوحدات المغمورة بالزيت)، وتقييم عزل البطانات.
• مهام الصيانة الحرجة:

• المحولات المغمورة بالزيت:اختبارات الزيت العازل السنوية إلى نصف السنوية (على سبيل المثال، جهد الانهيار، عامل فقدان العازل).
• نظام التأريض:الفحص السنوي للتأكد من المقاومة ≤ شنومك Ω.

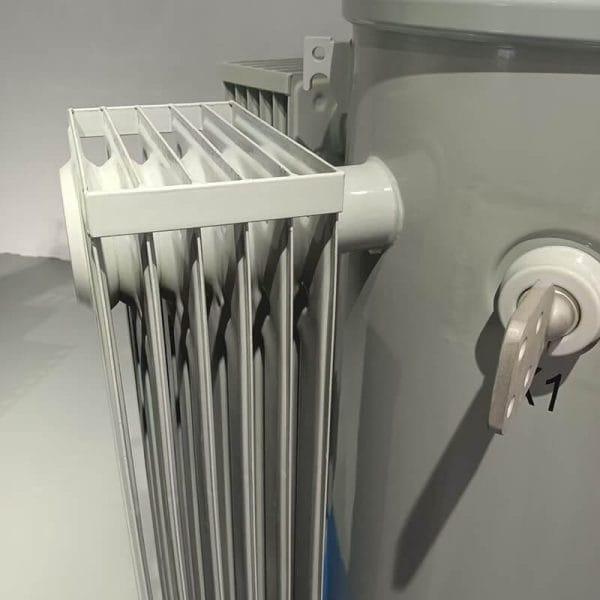

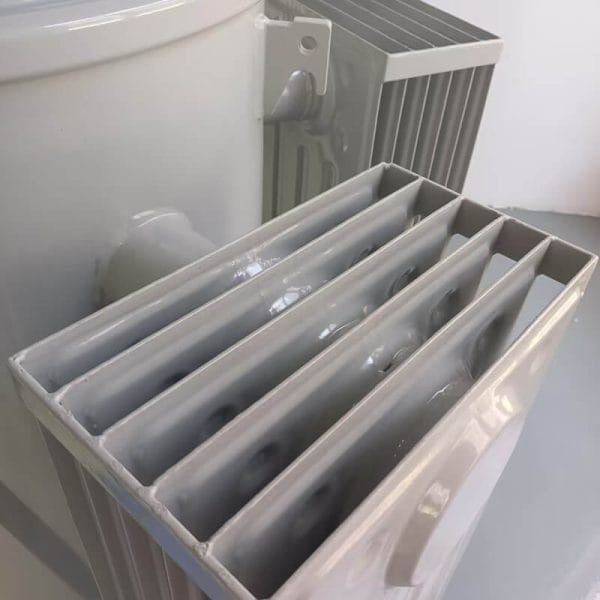

• التشتت الحراري:قم بتنظيف زعانف المبرد بانتظام لمنع تراكم الغبار.

س7: أسباب ارتفاع درجة حرارة المحول؟

1. الحمولة الزائدة:التشغيل المستمر بما يتجاوز القدرة المقدرة، مما يؤدي إلى زيادة خسائر اللف.
2. تبديد حرارة ضعيف:زعانف المبرد مسدودة، أو تراكم مفرط للغبار/الزيت، أو تهوية غير كافية.
3. أخطاء داخلية:الدوائر القصيرة المتعرجة، وتدهور عزل القلب (على سبيل المثال، صفائح الفولاذ السيليكونية القديمة).
4. قضايا محددة مغمورة بالزيت:انخفاض مستوى الزيت أو تدهور جودة الزيت (انخفاض أداء العزل والتبريد).

س8: كيفية حماية المحولات من الصواعق أو الدوائر القصيرة؟

1. الحماية من الصواعق:قم بتركيب مانعات الصواعق المصنوعة من أكسيد الزنك على الجانب ذي الجهد العالي للحد من الجهد الزائد الناتج عن ضربات الصواعق.
2. حماية ماس كهربائى:قم بتجهيز الصمامات ذات الجهد العالي (على سبيل المثال، نوع CSP) أو قواطع الدائرة لقطع التيارات الخاطئة بسرعة ومنع تلف اللفات.
3. التأريض المعزز:تأكد من أن نظام التأريض يتوافق مع المعايير لتقليل ارتفاع الجهد الأرضي أثناء الأعطال.

س9: ما هو العمر الافتراضي للمحولات المثبتة على الأعمدة؟

في ظل ظروف التشغيل العادية، يبلغ متوسط ​​العمر الافتراضي النموذجي 20-30 سنواتتشمل العوامل الرئيسية المؤثرة على طول العمر ما يلي:

• الظروف البيئية:الرطوبة العالية، أو رذاذ الملح الساحلي، أو البيئات المتربة تعمل على تسريع شيخوخة العزل.
• جودة الصيانة:إن التحميل الزائد المتكرر أو إهمال الصيانة (على سبيل المثال، تأخير تغيير الزيت) يؤدي إلى تقصير عمر الخدمة.
• معايير التصنيع:تعمل المواد عالية الجودة والحرفية على زيادة المتانة التشغيلية.
